Manual de Kit Montar Pré-amplificador Subwoofer com NE5532 ou NJm2068, placa montada, kit para montar ou placa lisa. Eleve o som dos seus graves com o poderoso Kit Montar Pré-amplificador Subwoofer e sinta a música como nunca antes!
Serve para placa lisa, kit para montar e placa montada
Manual dos seguintes produtos:
- https://tonieletronica.com/pre-amplificador-subwoofer-filtro-graves-vol/ – SKU: 663
- https://tonieletronica.com/kit-montar-pre-amplificador-subwoofer-ne5532/SKU: 524
- https://tonieletronica.com/placa-montada-pre-amplificador-subwoofer-graves/ – SKU: 526
- https://tonieletronica.com/pre-amplificador-filtro-graves-subwoofer-njm2068/ – SKU: 525
Obrigado pela compra

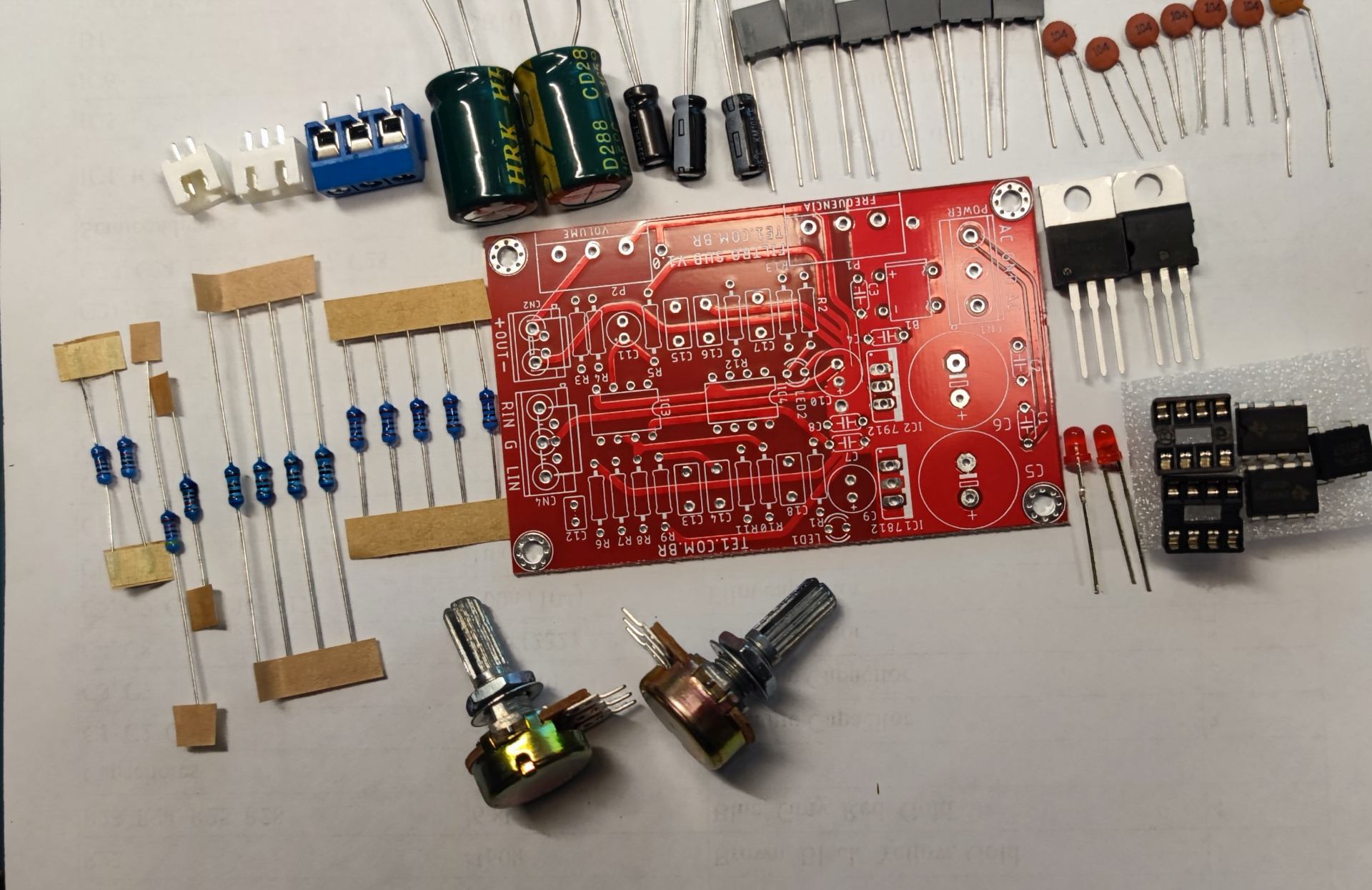

Lista de componentes Pré-amplificador Subwoofer
Componente | Valor | Descrição | Quantidade |
Resistores 1/4W | |||
R1, R2, R3, R4, R6, R13 | 10k | Marrom, preto, laranja, ouro ou (Marrom, preto, preto, vermelho, marrom) | 6 |
R5, R7 | 100k | Marrom, preto, amarelo, ouro ou (Marrom, preto, preto, laranja, marrom) | 2 |
R8, R10, R11 | 6.8k | Azul, cinza, vermelho, ouro ou (Azul, cinza, preto, marrom, marrom) | 3 |
R9 | 150k | Marrom, verde, amarelo, ouro ou (Marrom, verde, preto, laranja, marrom) | 1 |
R12 | 47k | Amarelo, violeta, laranja, ouro ou (Amarelo, violeta, preto, vermelho, marrom) | 1 |
Capacitores | |||
C1, C2, C3, C4, C7, C8 | 100n (104) | Capacitor cerâmico | 6 |
C5, C6 | 2.200uF/25V | Capacitor eletrolítico | 2 |
C9, C10 | 100uF/25V | Capacitor eletrolítico | 2 |
C11 | 10uF/25V | Capacitor eletrolítico | 1 |
C12 | 47p (47) a 200pF (201) | Capacitor cerâmico | 1 |
C13, C14, C16 | 100nF (104) | Capacitor filme | 3 |
C15, C17 | 220nF (224) | Capacitor filme | 2 |
C18 | 10nF (103) | Capacitor filme | 1 |
Diversos | |||
P1, P2 | 50k | Potenciômetro simples | 2 |
CN1 | Alimentação | Borne Conector KRE 2 Vias 5.08 mm. | 1 |
CN2 | Saída de áudio subwoofer | Conector JST-XH-03 2,54 mm, 2 pinos ou equivalente ou (Borne Conector KRE 2 Vias 5.08 mm.) | 1 |
CN4 | Entrada de áudio | Conector JST-XH-03 2,54 mm, 3 pinos ou equivalente ou (Borne Conector KRE 3 Vias 5.08 mm.) | 1 |
Semicondutores | |||
IC1 | LM7812 ou HX7812 ou L7812 | Regulador de tensão positivo 12V | 1 |
IC2 | LM7912 ou L7912 | Regulador de tensão negativo -12V | 1 |
IC3, IC4 | NE5532N, ou NJM2068D, ou equivalente | Amplificador operacional duplo | 2 |
LED1, LED2 | Led 3 mm | Led qualquer cor | 2 |
B1 | DB107 | Ponte retificadora | 1 |
PCB |
Sobre os componentes
NE5532 e NJM2068D
https://www.ti.com/lit/ds/symlink/ne5532.pdf
https://datasheet.octopart.com/NJM2068M-NJR-datasheet-141065.pdf
Ponte retificadora DB107
https://www.diodes.com/assets/Datasheets/products_inactive_data/ds21211_R5.pdf
Capacitores eletrolíticos
Diodo 1n4007 e 1n4148
https://www.diodes.com/assets/Datasheets/ds28002.pdf
http://www.vishay.com/docs/81857/1n4148.pdf
Led
Montado o kit
Antes de realizar a montagem, separe todos os componentes por tipo e valor, isto facilitará seu trabalho.
Ao realizar a montagem solde todos os componentes iniciando pelos menores.
Resistores
Está marcado na placa o nome de cada componente. Confira na lista de material o código de cor de cada resistor. Só atente para não confundir a posição de cada resistor.
Caso precise baixe um software para ajudar a calcular valores de resistores no link abaixo: http://www.te1.com.br/2010/03/download-resistor-color/
Capacitores cerâmico e poliéster
Só soldar na posição, atenção para não trocar de posição.
LED
Oriente se pelos detalhes no início do manual. Pino mais curto onde está marcado o chanfro na placa na posição do led.
CI
Oriente se pela marcação no corpo dos componentes e indicação na placa, antes de soldar o chip.
Ponte retificadora
Verifique a marcação no corpo da ponte retificadora e marcação na placa (para soldar este componente.
Capacitores Eletrolítico
Atenção ao soldar os capacitores eletrolíticos, pois são polarizados, atente para marcação de positivo na placa e no corpo de cada capacitor eletrolítico.
Potenciômetro
Só soldar na posição, caso prefira poderá ligar a carcaça dos potenciômetro ao GND, tem um pad do lado de cada potenciômetro.
Conectores
Só soldar na posição

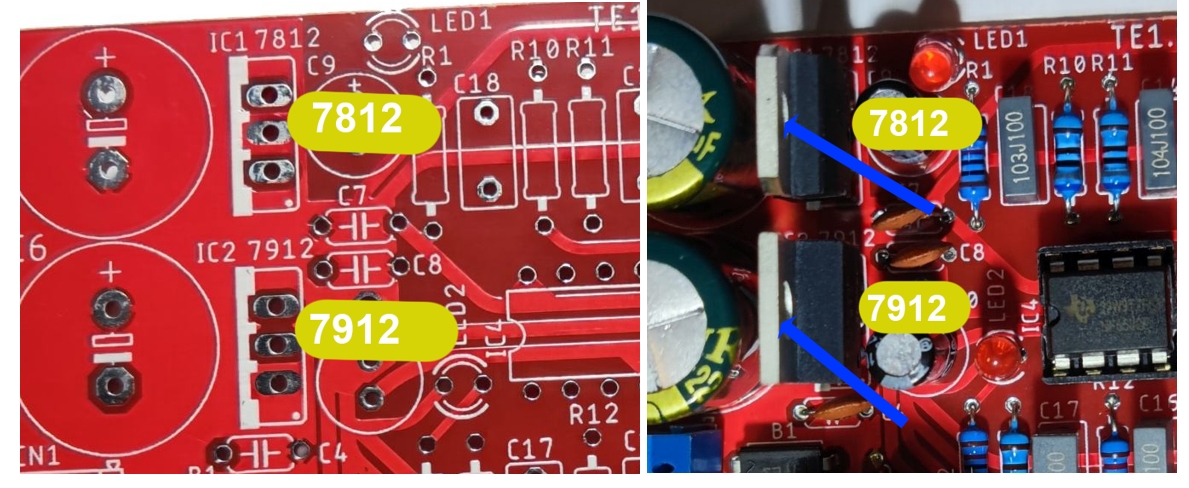

Reguladores de tensão
Atenção para o lado correto de soldar e bem como com a posição de cada CI
Placa montada e esquema de ligação
Esquema
Veja este projeto no nosso site:
https://www.te1.com.br/2022/12/pre-amplificador-subwoofer-filtro-graves/
