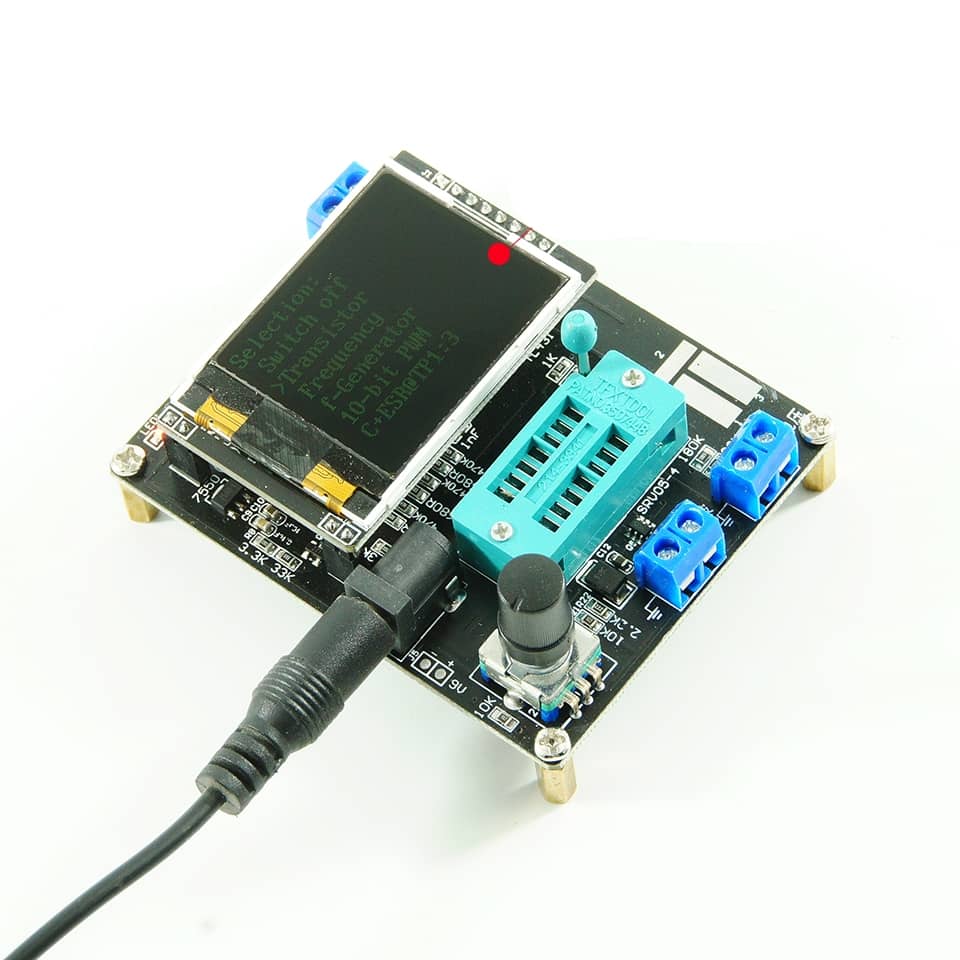

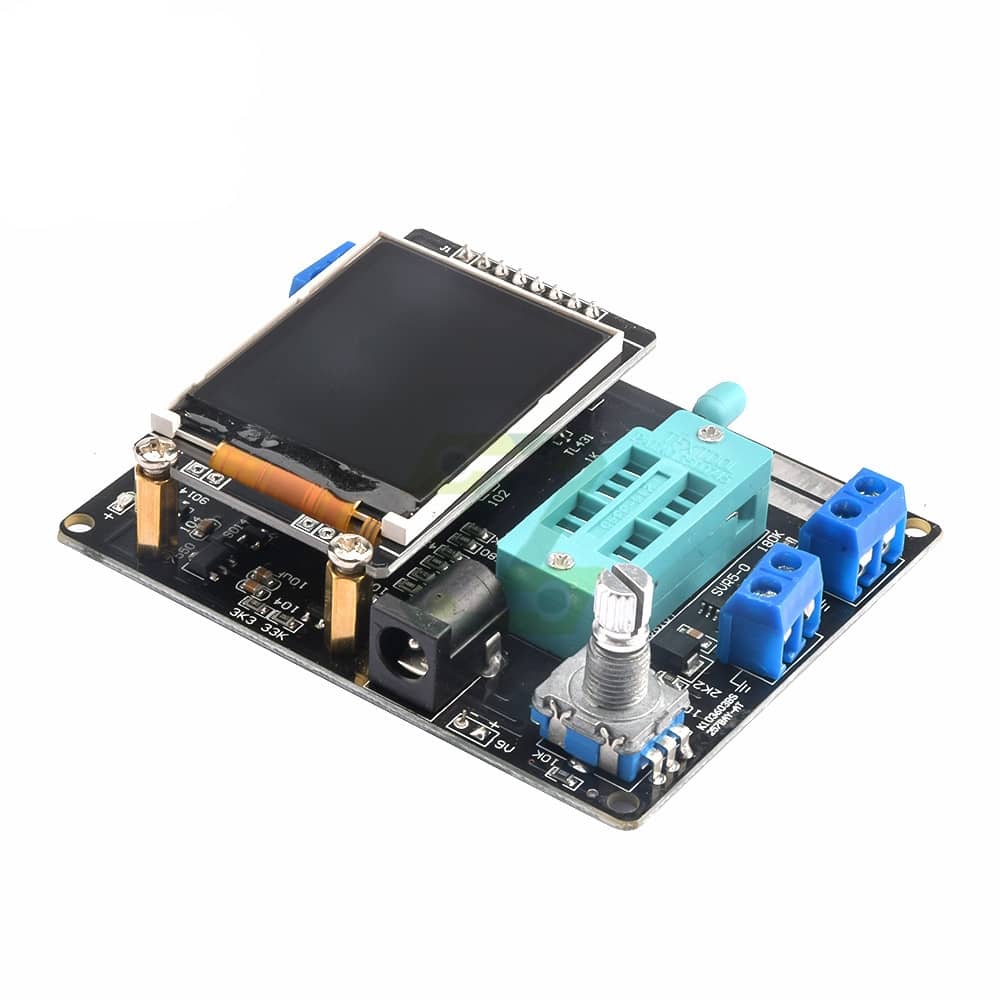

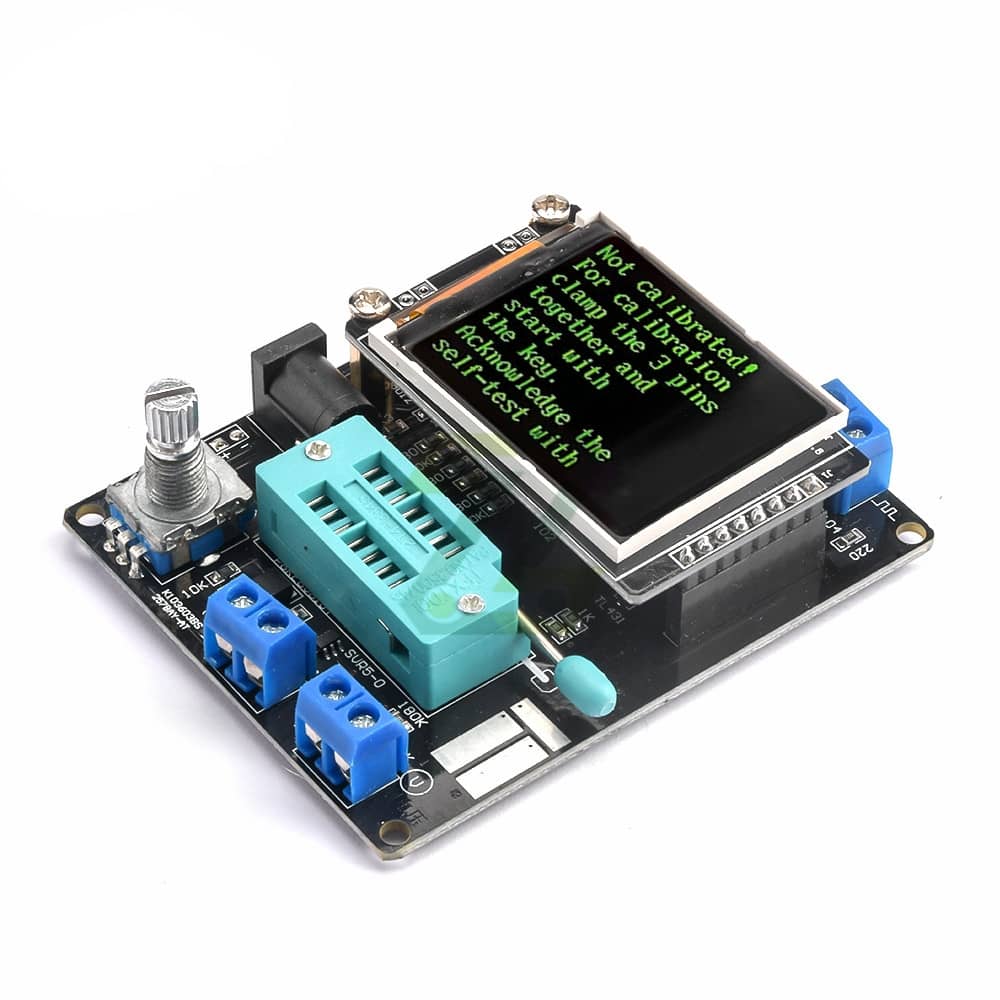

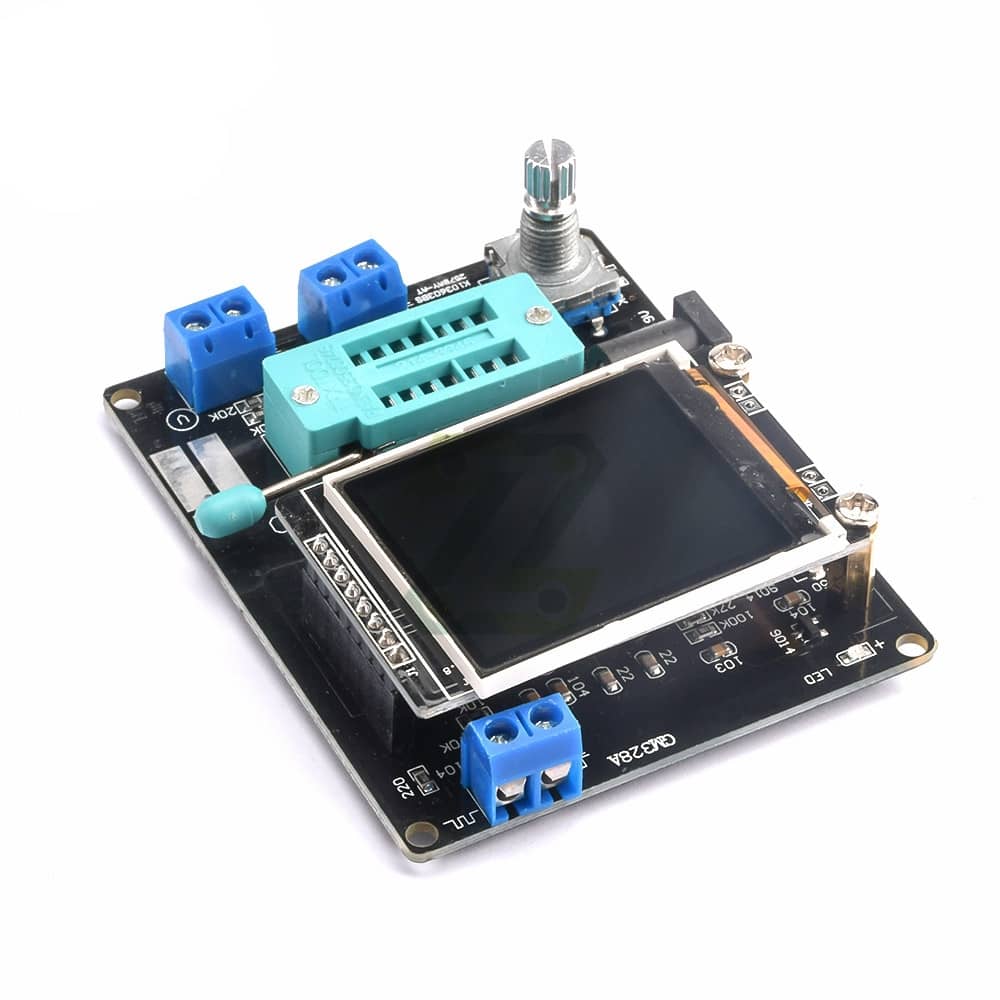

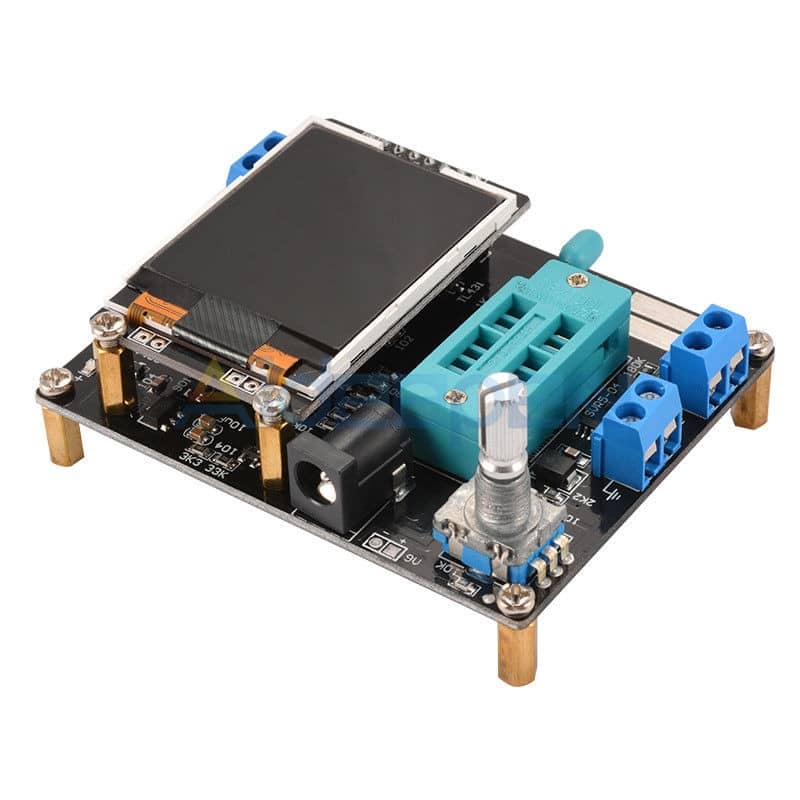

Placa montada Testador de transistor multi função com detecção automática de transistores NPN, PNP, FET, diodos, diodos duplo, tiristor, SCR, identificação automática dos pinos dos componentes.
Também pode ser utilizado como gerador de sinal PWM.
Equipamento ideal para estudantes, hobistas e profissionais da área de eletrônica. Com tamanho compacto e alimentado por bateria de 9V sendo fácil de transportado. Pads para testar componentes SMD e soquete ZIF para teste de componentes.
Características:
Produto novo e de alta qualidade.
Detecta a tensão da bateria
Display LCD digital para leituras fáceis, pode exibir dados e gráficos medidos.
Encoder rotativo com interruptor, para uso conveniente.
Chip principal é o DIP, fácil para hobistas eletrônicos montar ou atualizar o chip principal.
Use bateria de 9V (não incluída), também pode usar fonte DC (DC 6.8-12V).
Desligamento automático, a corrente de desligamento é apenas cerca de 20mA.
detecção automática de transistores NPN, PNP, FET, diodos, diodos duplo, tiristor, SCR, identificação automática dos pinos dos componentes
Suporte a medição de 2 resistores
Resolução máxima de medição de resistência de 0,010, pode ser medida até 50MO.
Teste automaticamente os pinos de um componente e mostra no display.
Mede tesão gate threshold e capacitância do gate dos FET .
Para o seguinte resistor de 2100 ao medir sua faixa de medição de indutância de 0.01mH – 20H.
Pode ser usado como gerador de sinal e medidor de frequência: faixa de frequência de 1Hz-2MHz e pode gerar 1% -99% de sinais PWM (modulação por largura de pulso).
Rápido para testar em até 2 segundos (Exceto grandes capacitores que podemndo demorar até 1 minuto)
Capacitor 50pF a 100mF (100.000µF)
Função capacitor no menu para medir valor entre 1pF e 50pF
Teste de leds e leds duplos com detecção automático de pinos.
Para capacitores a partir de 2µF será medido também ESR. Com resolução 0.01 Ohms e 2 dígitos.
Detecção da queda de tensão no Diodo e posição dos pinos.
Detecção da queda de tensão em leds. Pode testar Led duplo.
Pode detectar diodos Zener até 4,7V
Mede capacitância de diodos e transistores
Resistores menores que 2100 Ohms será também medido a indutância
Mede Triac com corrente de gatilho de até 6 mA
Com pads para teste de componentes SMD.
Proteção contra sobretensão nas pontas de prova
Display colorido
Descrição:
Display: 160*128 LCD
Fonte de Alimentação: 1 x Bateria 9V (não incluída) ou fonte DC de 6,8 a 12V
Corrente: aprox. 30mA
Fonte de Alimentação: 1 x Bateria 9V (não incluída);
Medição de resistência: máx. 50M
Resolução de Resistência: 0.01 ohm
Medição de Capacitância: 25pF ~ 100mF
Resolução de Capacitância: 1pF
Medição de tensão DC: até 50V

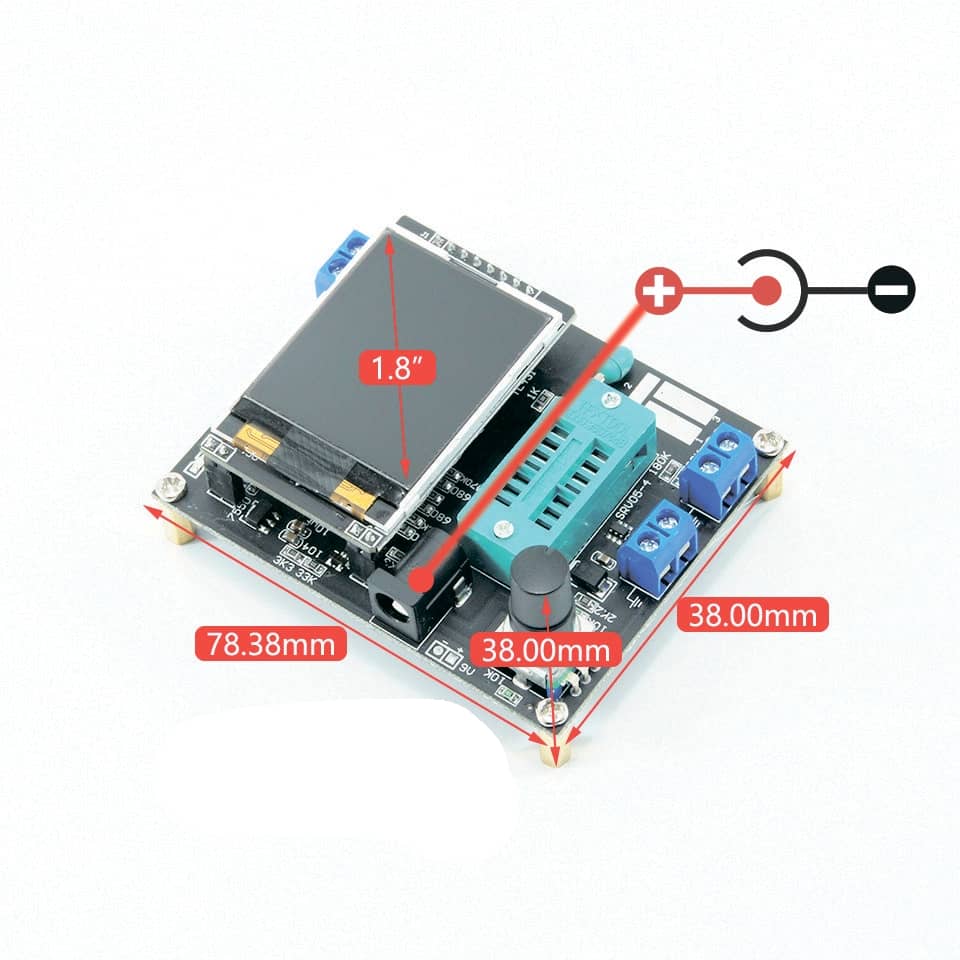

Tamanho da tela: 3.7 * 3cm
Tamanho da PCB: 7.8 * 6.2cm
Aviso:
Antes de medir a capacitância, o capacitor deve ser descarregado, caso contrário é muito provável que danifique o medidor.
Incluído no Pacote:

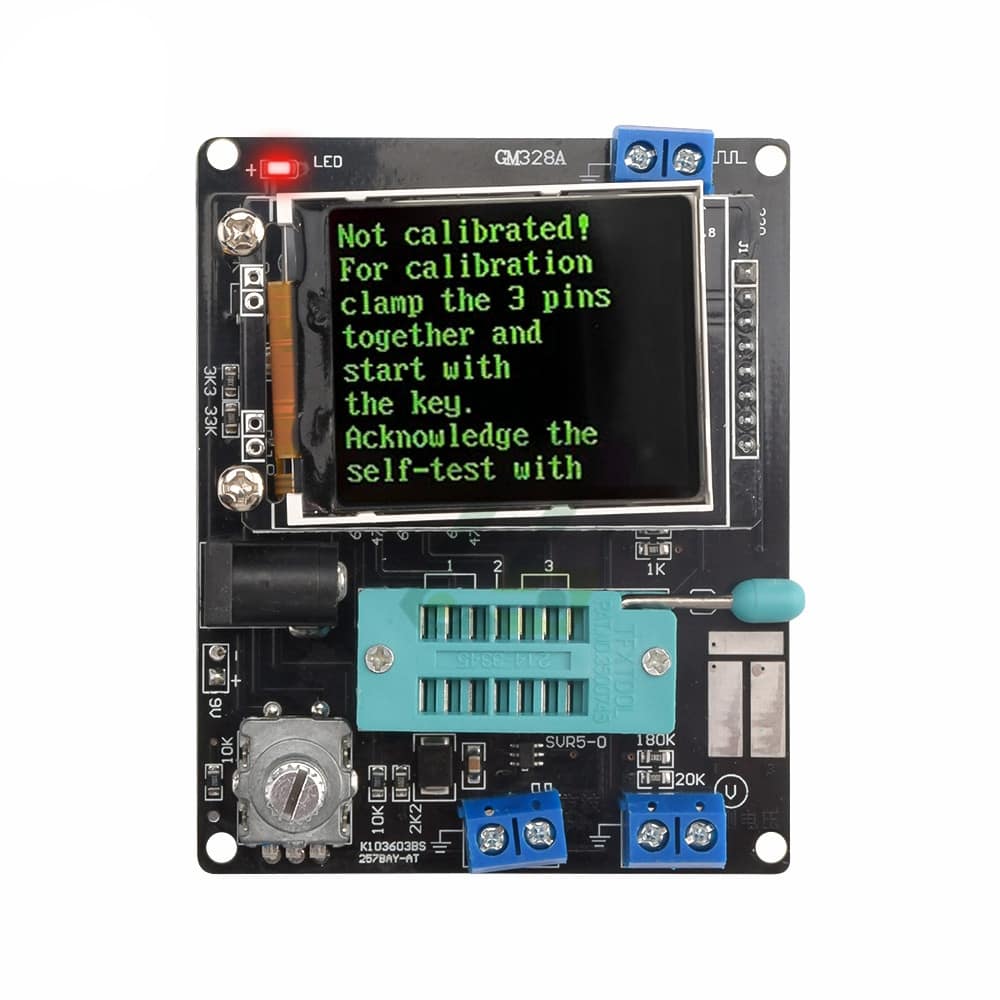

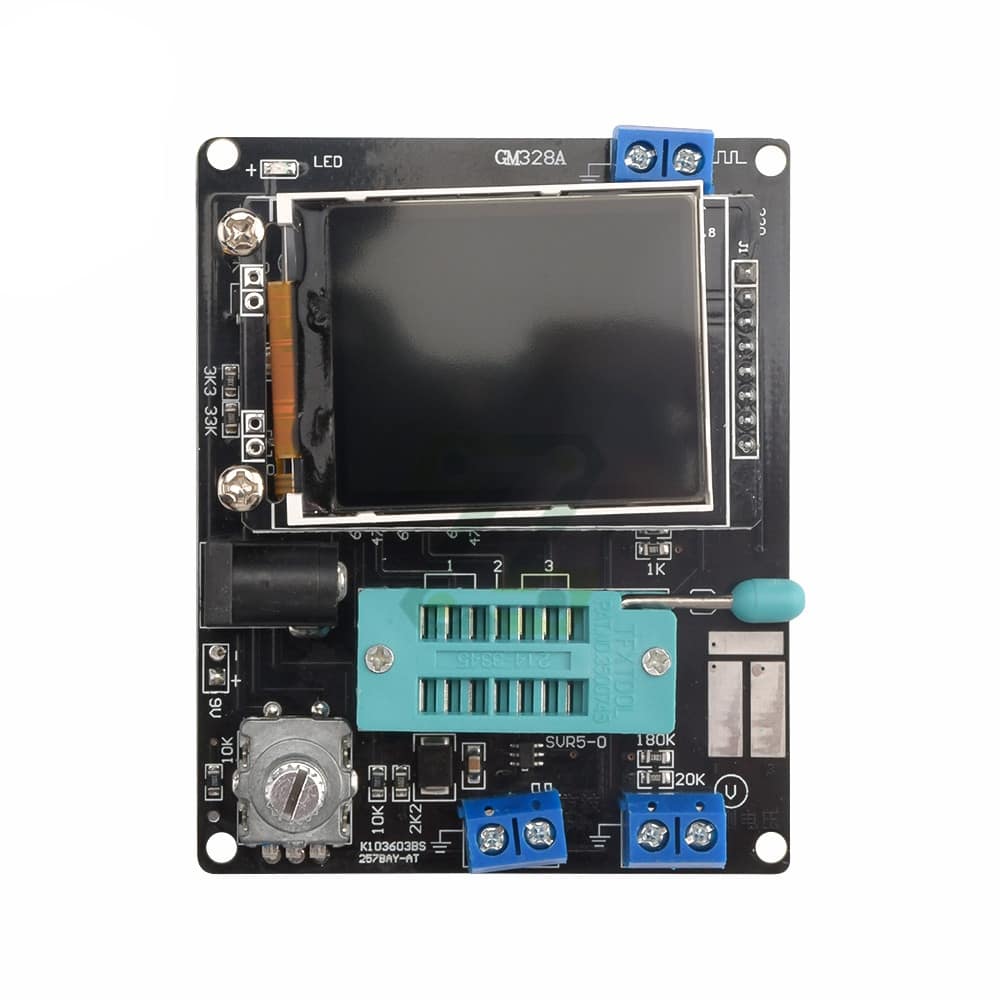

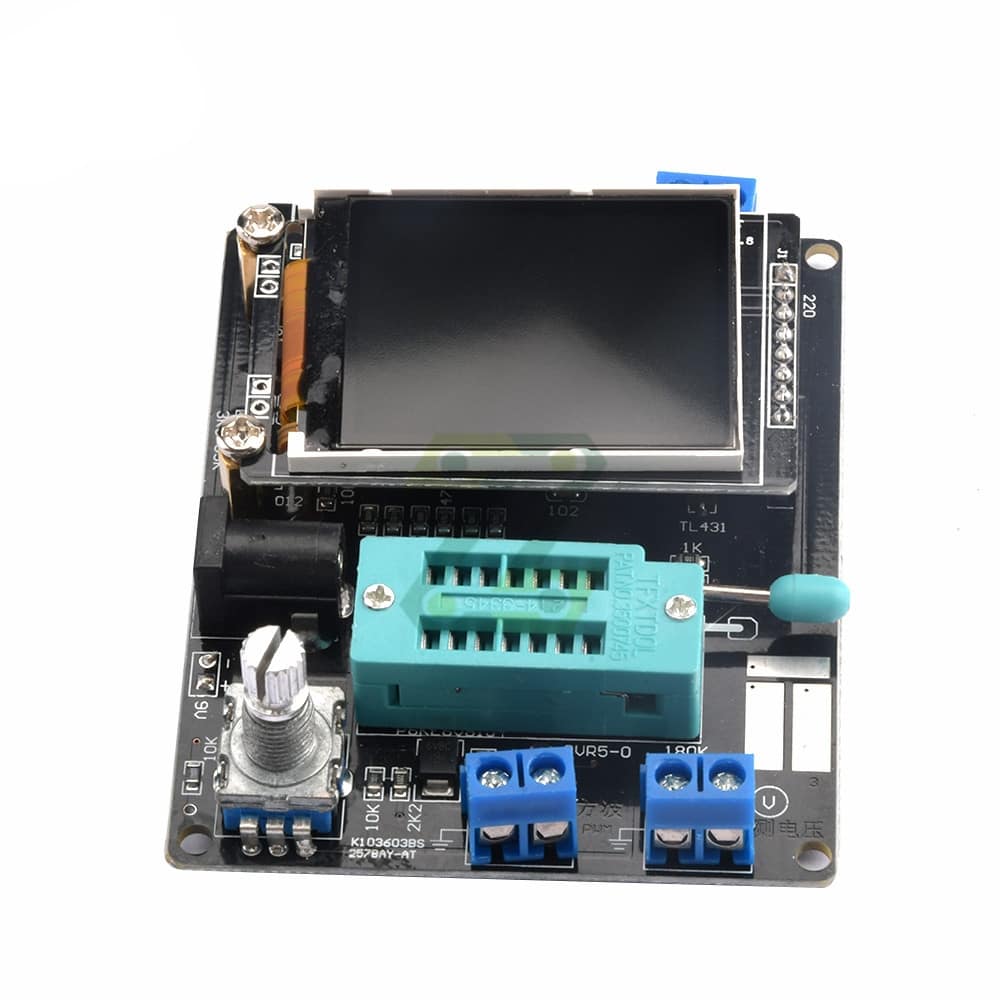

1 x placa montada de Transistor Tester GM328A atualizado
Componentes já vão soldados
Não acompanha e requer bateria de 9V ou fonte de alimentação de 7 a 12V
