Xr2206 Gerador De Função Sinal Kit Para Montar Ci Xr2206cp

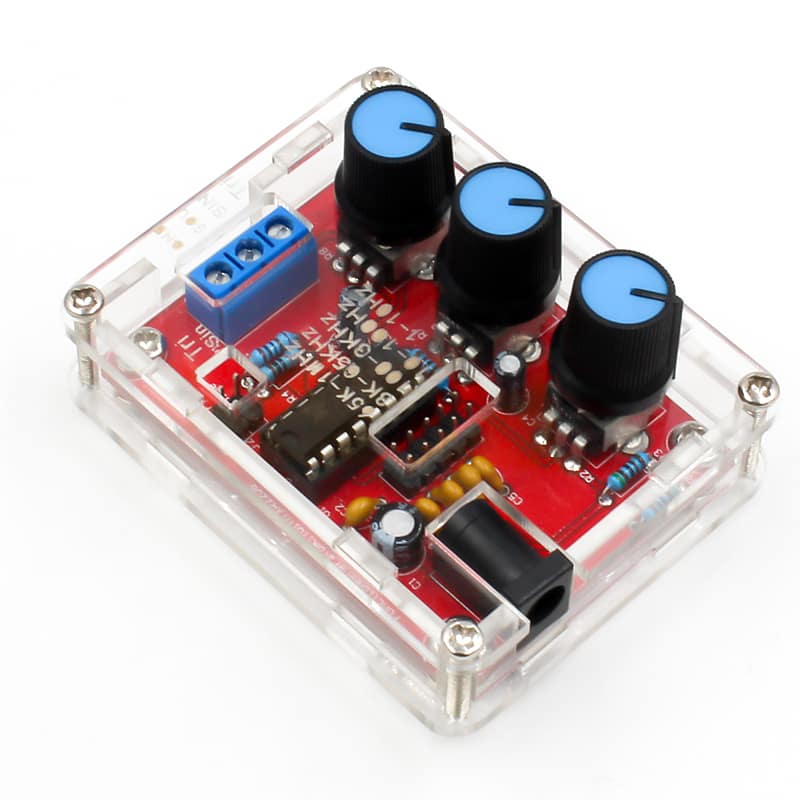

Kit para montar Gerador de Função com controlador XR2206, obtendo na saída sinal senoidal, triangular ou quadrado com frequência entre 1Hz e 1MHz.

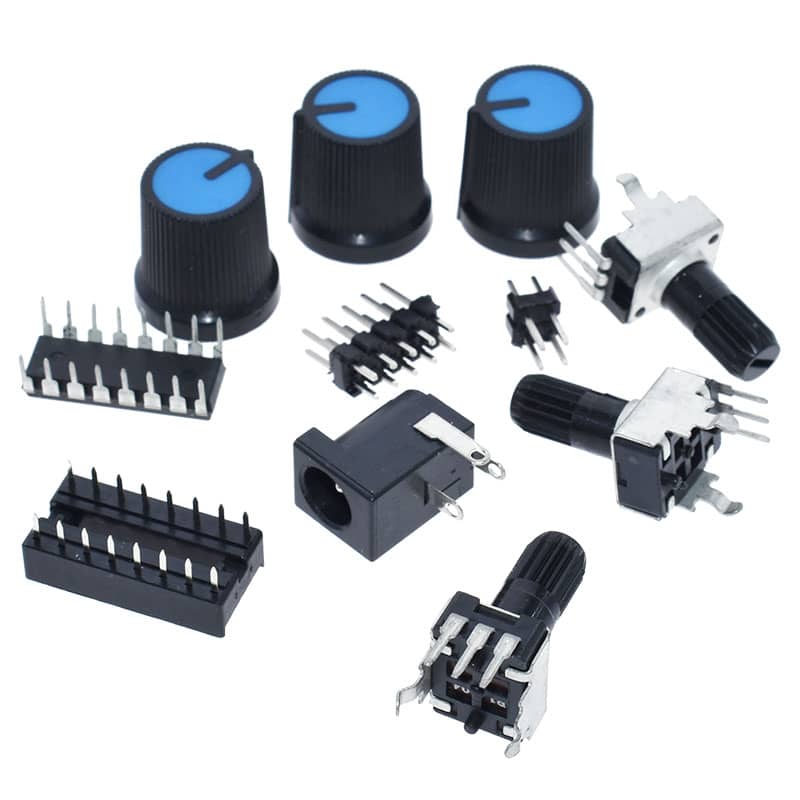

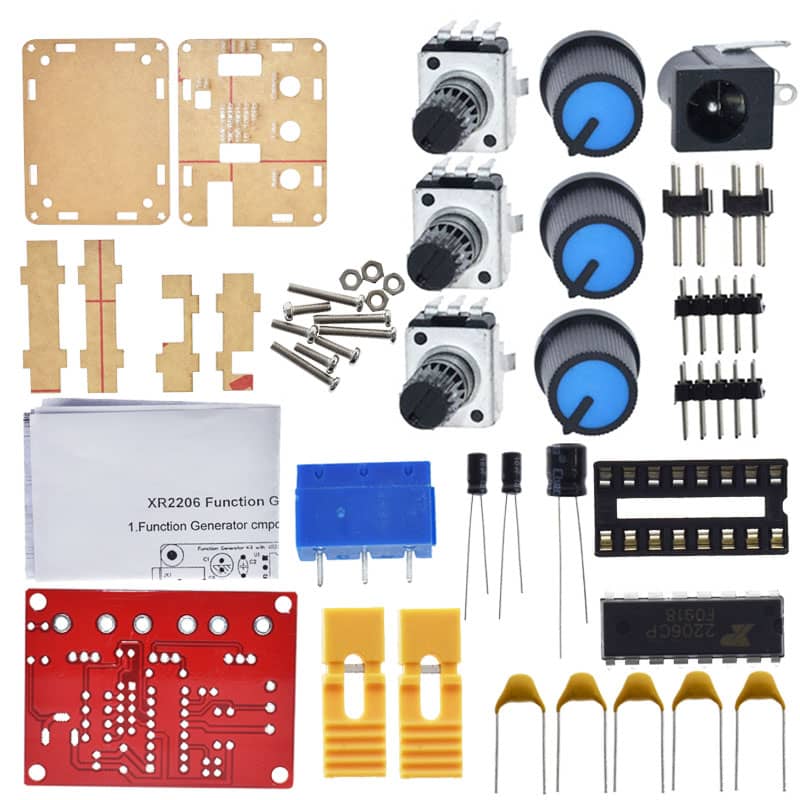

O kit contém todo o material necessário para montar o gerador de função, e acompanha case em acrílico.





Atenção: A montagem deste kit exige conhecimentos básicos de eletrônica e soldagem de componentes eletrônicos.



Especificações:

– CI XR2206 (XR2206CP)

– Tensão de alimentação: 9 à 12VDC

– Formas de onda: Senoidal, Triangular e quadrada

– Impedância: 600 ohms +10%

– Faixa de frequência: 1Hz à 1MHz

– Dimensões (com case): 72 x 55 x 17mm



Onda senoidal:

– Amplitude: 0 – 3V (alimentação 9VDC)

– Distorção: menor do que 1% (a 1kHz)

– Flatness: +0.05dB 1Hz – 100kHz



Onda quadrada:

– Amplitude: 8V (sem carga com alimentação 9V)

– Tempo de subida: menor que 50ns (a 1kHz)

– Tempo de descida: menor que 30ns (a 1kHz)

– Simetria: menor que 5% (a 1kHz)



Onda triangular:

– Amplitude: 0 – 3V (alimentação 9VDC)

– Linearidade: menor que 1% (até 100kHz) 10mA



Acompanha:

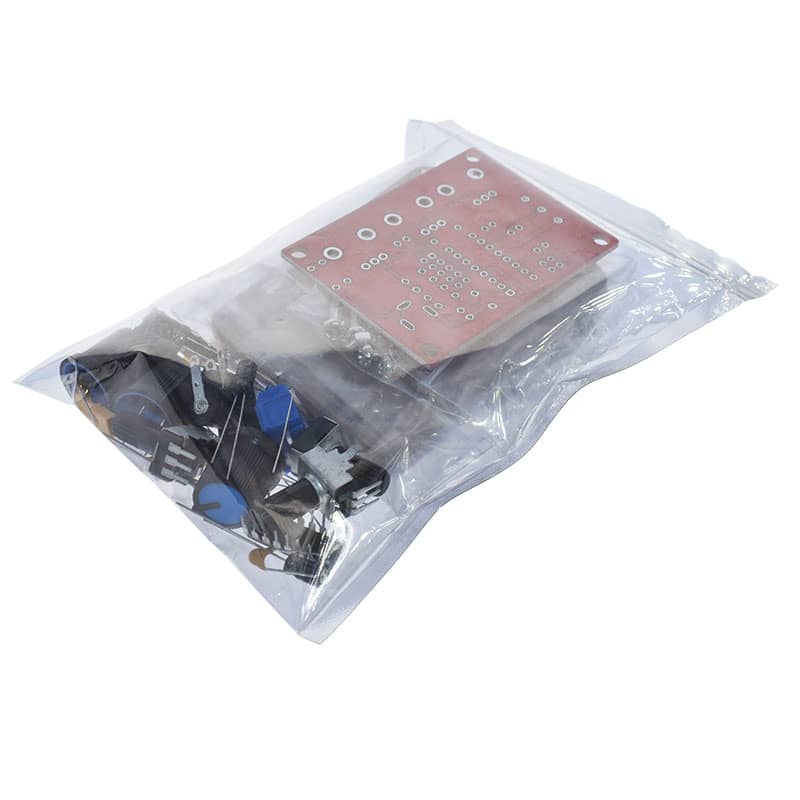

01 – Kit Gerador de Função XR2206 1Hz-1MHz DIY

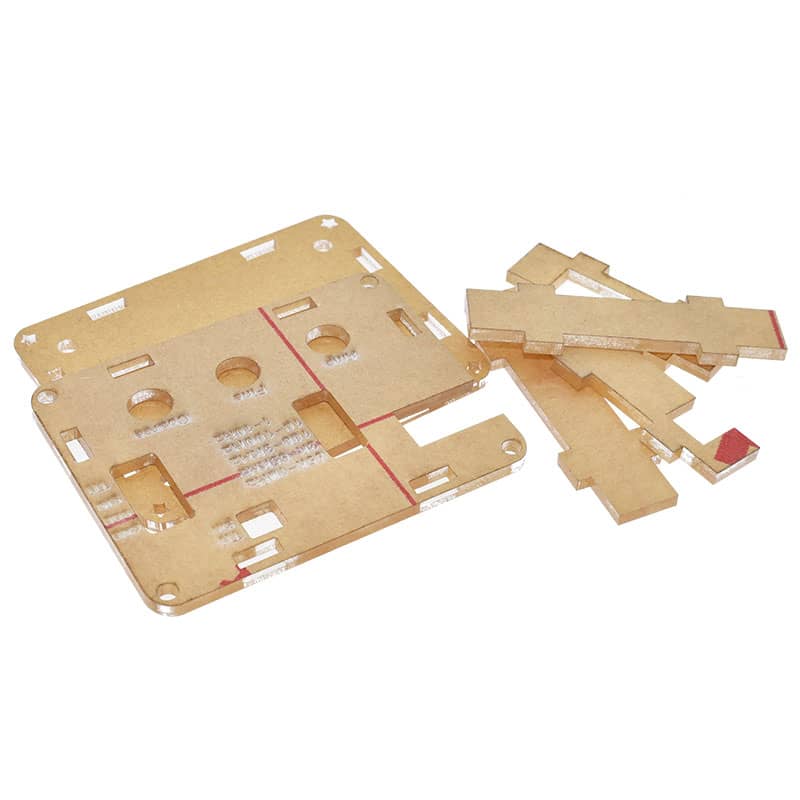

01 – Case em acrílico
