Xl4016 Fonte Ajustável 8a Conversor Dc Step Down Buck 35V

R$ 60,00

+ Frete

XL4016, módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes. Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

Simulação de frete

SKU: 110 Categoria:

XL4016, módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes. Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

O CI XL4016 é conversor DC-DC buck (step down) com frequência fixa em 180 KHz capaz de fornecer até 8A para carga com alta eficiência, baixo ripple e excelente regulação de linha e carga. Requer um mínimo de componentes externos, o regulador é de simples uso e inclui internamente compensação de frequência e oscilador de frequência fixa.
O circuito de controle PWM consegue ajustar a taxa de ciclo linearmente de 0 a 100%. Internamente apresenta uma proteção de sobrecorrente. A proteção de curtos funciona atuando na frequência reduzindo de 180KHz para 48KHz. Um bloco de compensação interno reduz a quantidade de componentes externos.

Xl4016 fonte ajustável 8a conversor dc step down buck 35v
Xl4016 fonte ajustável 8a conversor dc step down buck 35v

Características Xl4016 Fonte Ajustável 8A Conversor Dc Step Down Buck 35V

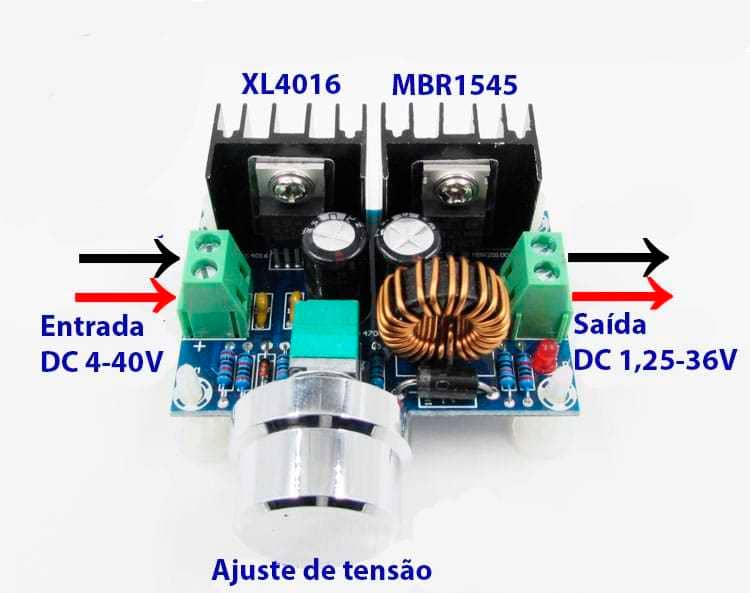

  • Utiliza circuito integrado XL4016 original xlsemi + diodo Schottky MBR10200

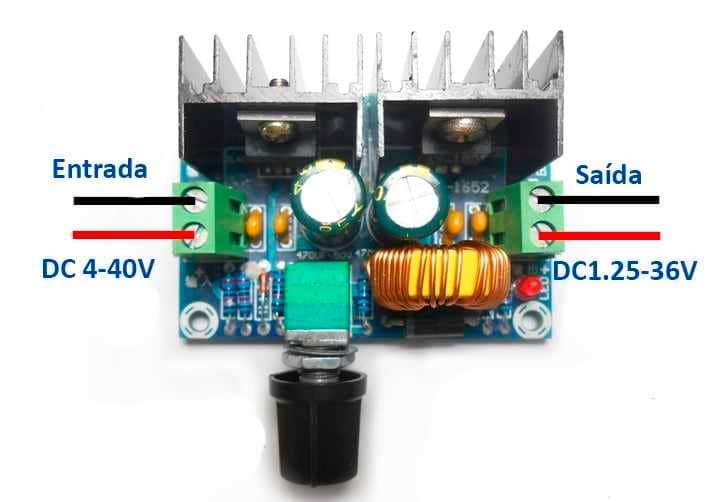

  • Entrada 4V a 38VDC
  • Saída 1,25V a 36VDC
  • Até 96% de eficiência
  • Chaveamento por mosfet integrado ao chip.
  • Máxima corrente de saída: nominal 8A.
  • Frequência de comutação fixa -180 KHz.
  • Drop out mínimo 0,3V
  • Poucos componentes na placa.
  • Máximo ciclo de trabalho — 100%
  • Proteção contra superaquecimento
  • Indutor de alta qualidade e alta potência.
  • Excelente regulação de linha e carga

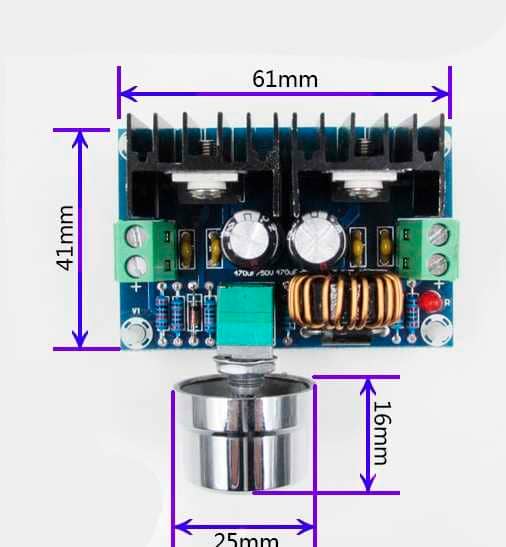

  • Dimensões: 49 mm * 26 mm * 19 mm
  • Placa com trilhas reforçadas para suportar a alta corrente!
  • Inclui dissipador de calor no CI
  • Inclui led na placa
  • Inclui Knob
  • Potenciômetro com chave

A máxima tensão de saída será sempre menor que a tensão de entrada, haja vista que se trata de conversor step Down.

Datasheet do XL4016

Itens Inclusosxl4016 pdf
1x placa montada fonte de alimentação ajustável para até 8A

Xl4016 fonte ajustável 8a conversor dc step down buck 35v
Xl4016 fonte ajustável 8a conversor dc step down buck 35v

Produto novo a pronta entrega!

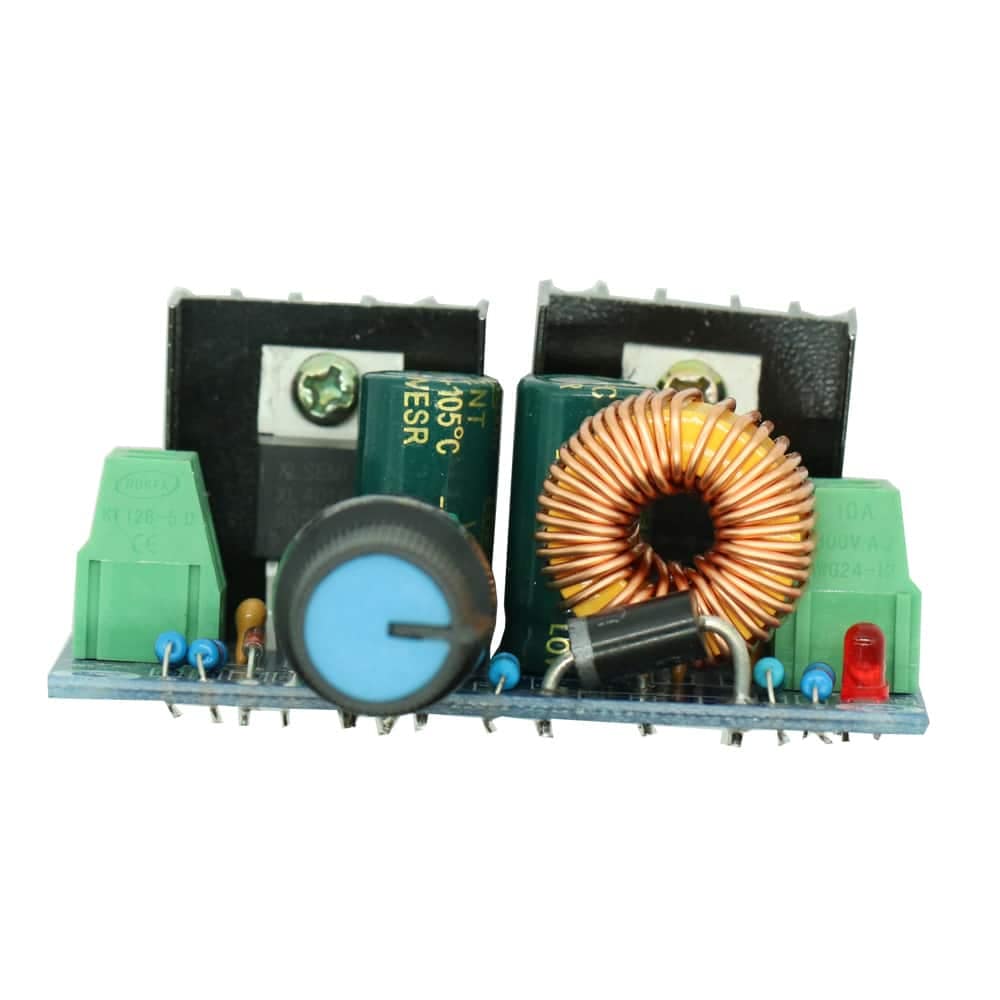

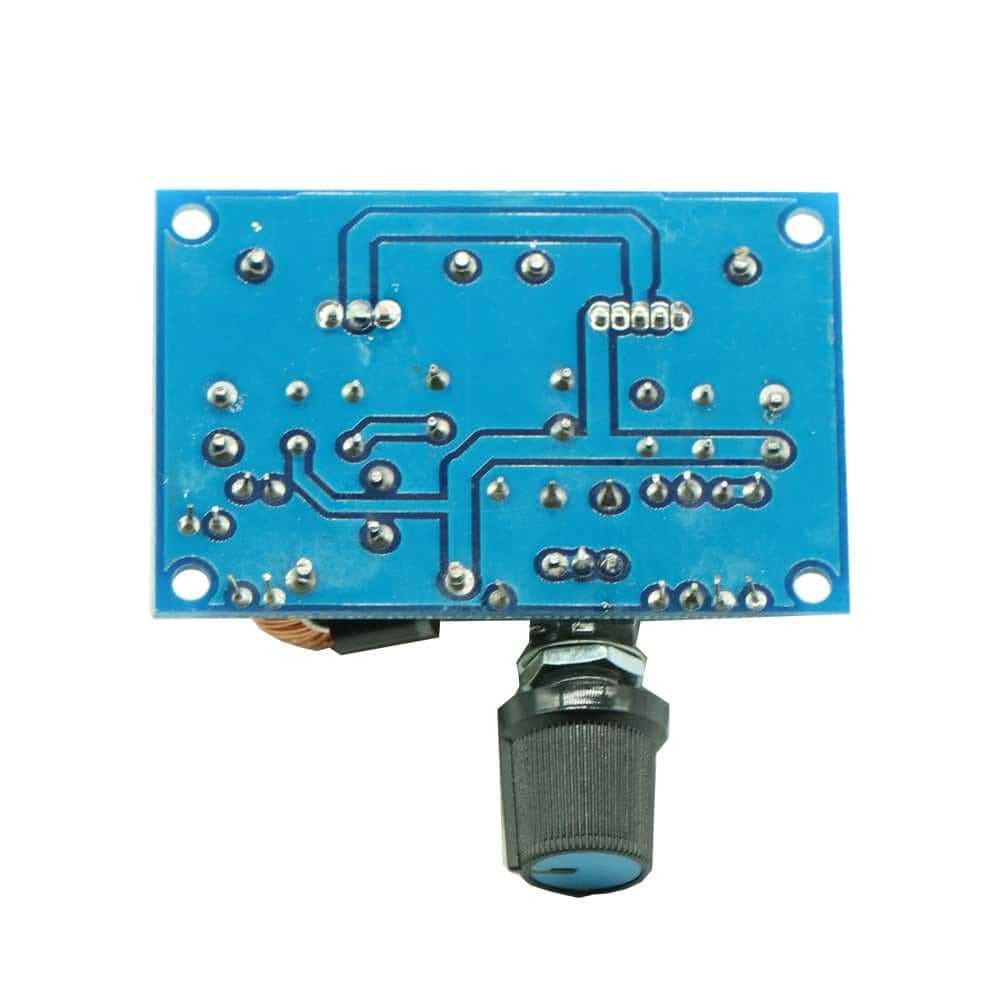

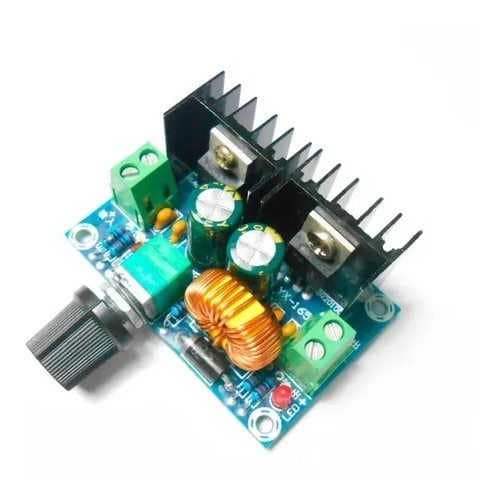

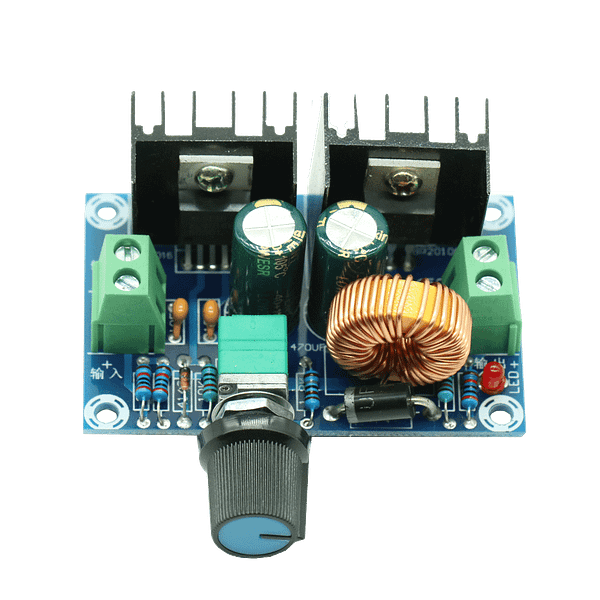

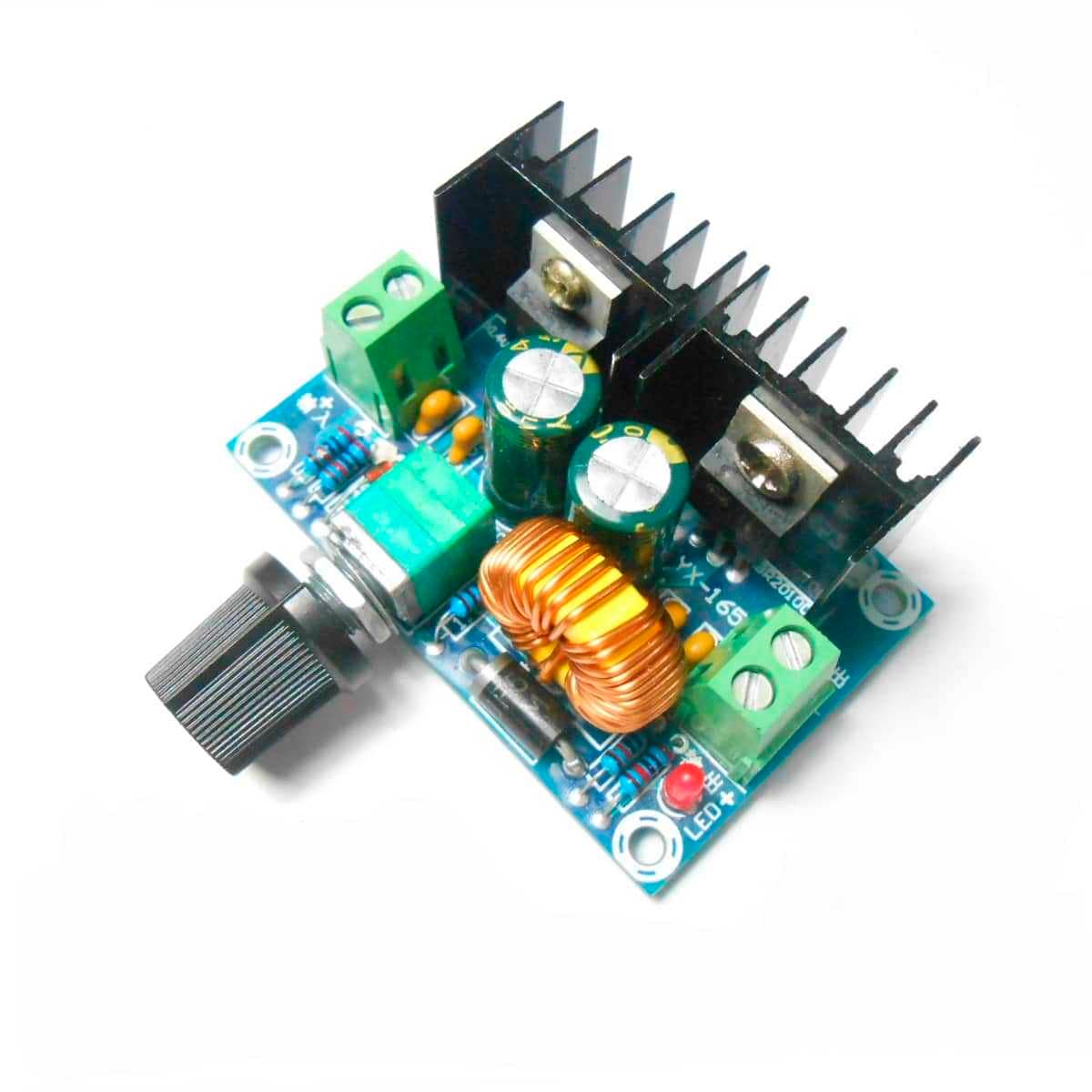

Foto real do produto

Peso 0,150 kg
Dimensões 20 × 12 × 6 cm
Fonte ajustável

Knob maior preto ou prata, Knob Menor preto
