Kit para montar rádio toda banda SI4735 DSP rádio toda banda LW AM FM SW SSB. O SI4735 é um chip de rádio DSP (Digital Signal Processing) fabricado pela Silicon Labs que inclui receptor de capaz de demodular AM e FM e também SSB e NBFM (através de aplicação de patch)¹. Ele é um rádio DSP (Digital Signal Processing) encapsulado em um CI fabricado pela Silicon Labs que possui ótimo desempenho em AM e SSB (Single Side Band) nas faixas de LF, MF e HF, bem como em FM (estações comerciais locais). O SI4735 pode ser controlado por meio de um microcontrolador como o ATmega328, ATtiny85, ESP32 ou outros. O SI4735 ICs são os primeiros receptores de rádio totalmente integrados da indústria, 100% CMOS AM/FM/SW/LW. Ele fornece a economia de espaço e o baixo consumo de energia necessários para dispositivos portáteis, enquanto oferece o alto desempenho e a simplicidade de design desejados para todas as soluções AM/FM/SW/LW.
Características do rádio toda banda si4735

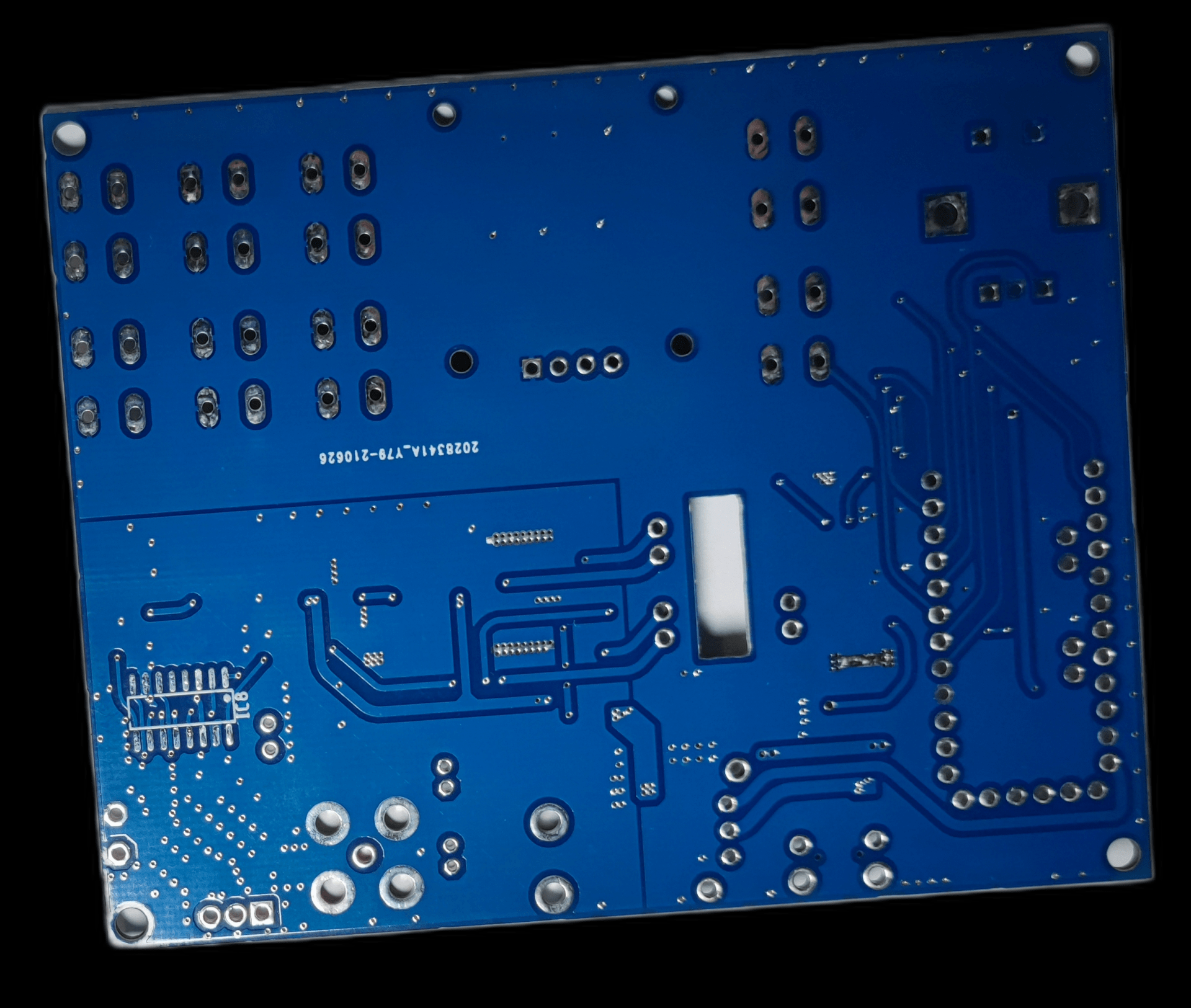

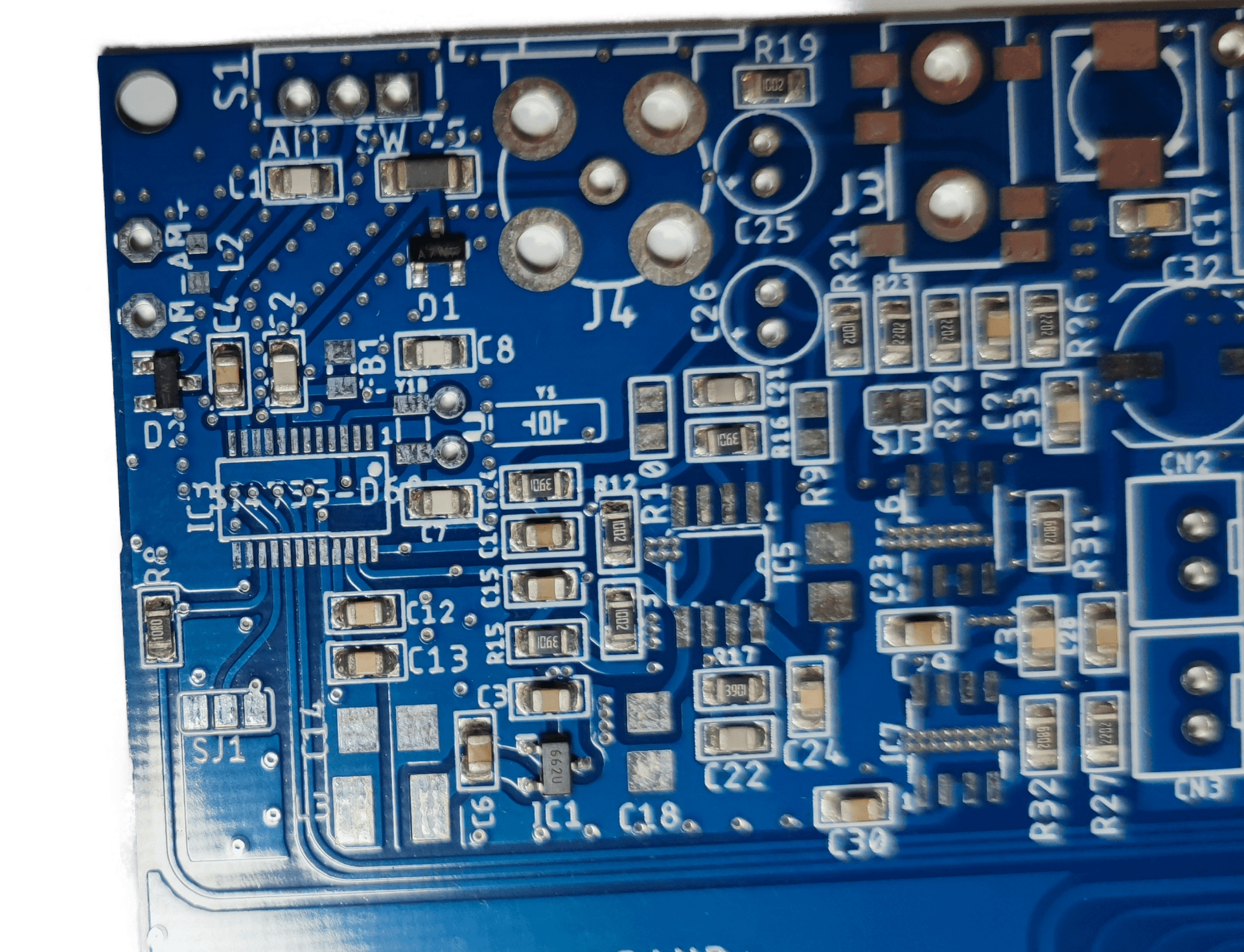

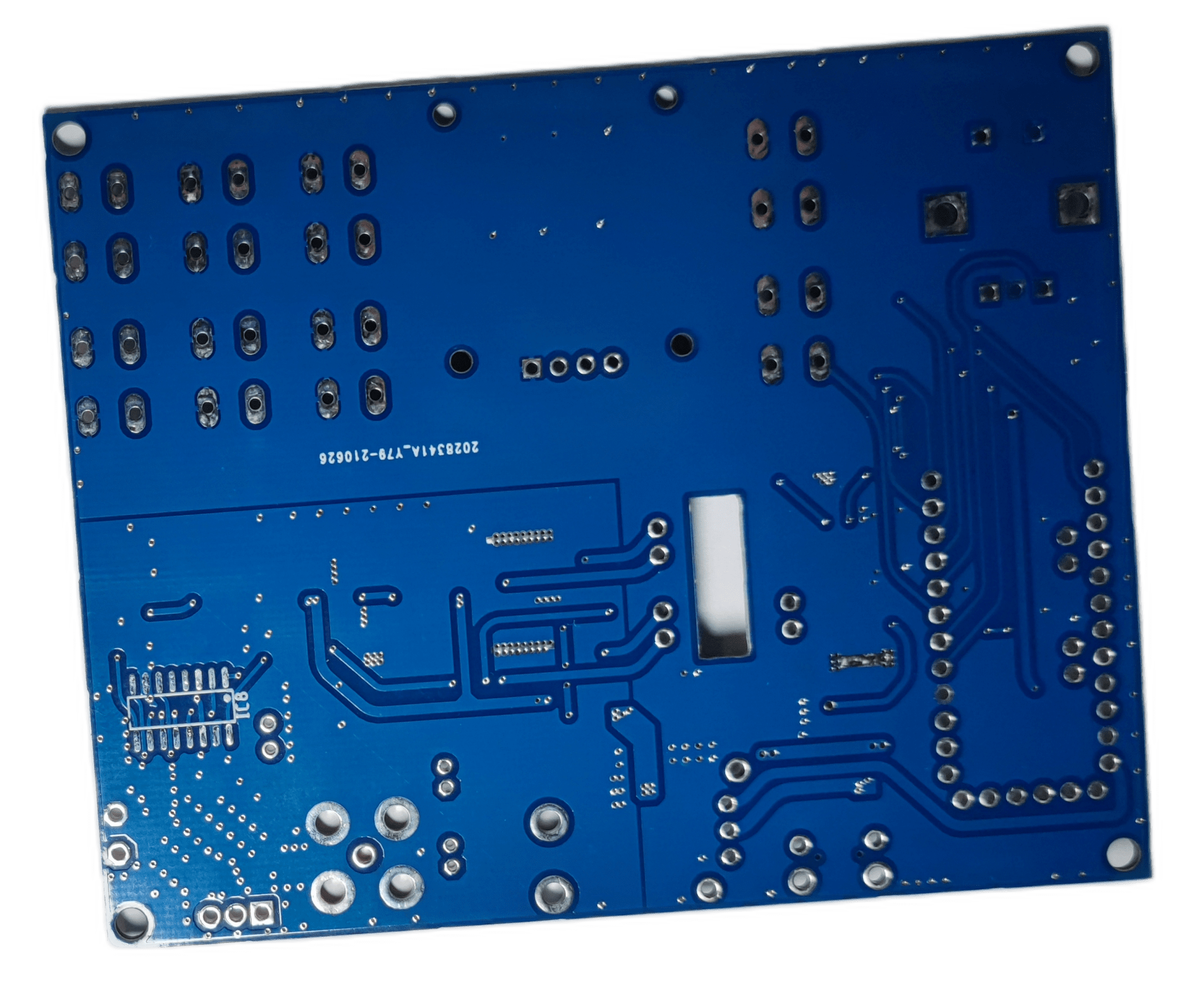

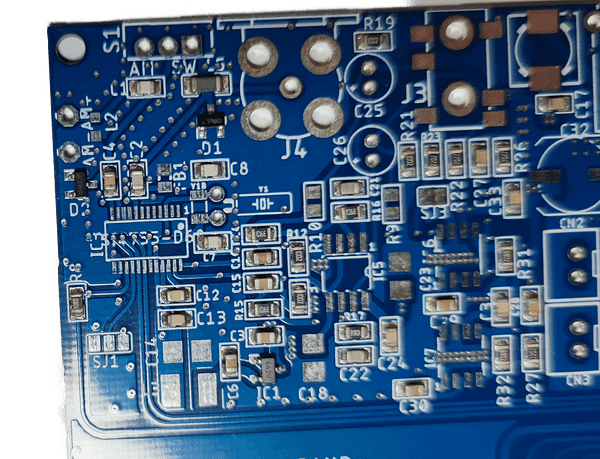

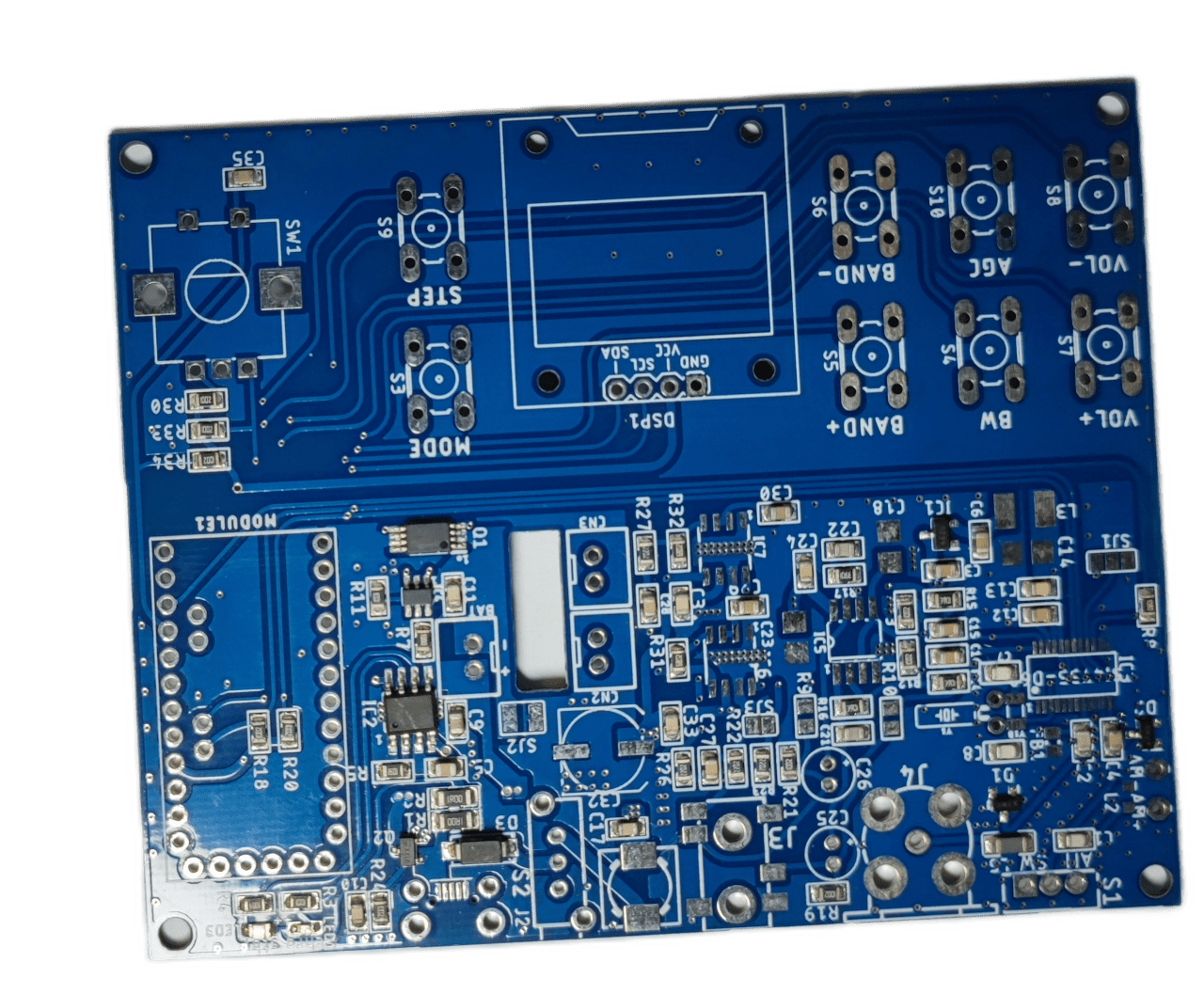

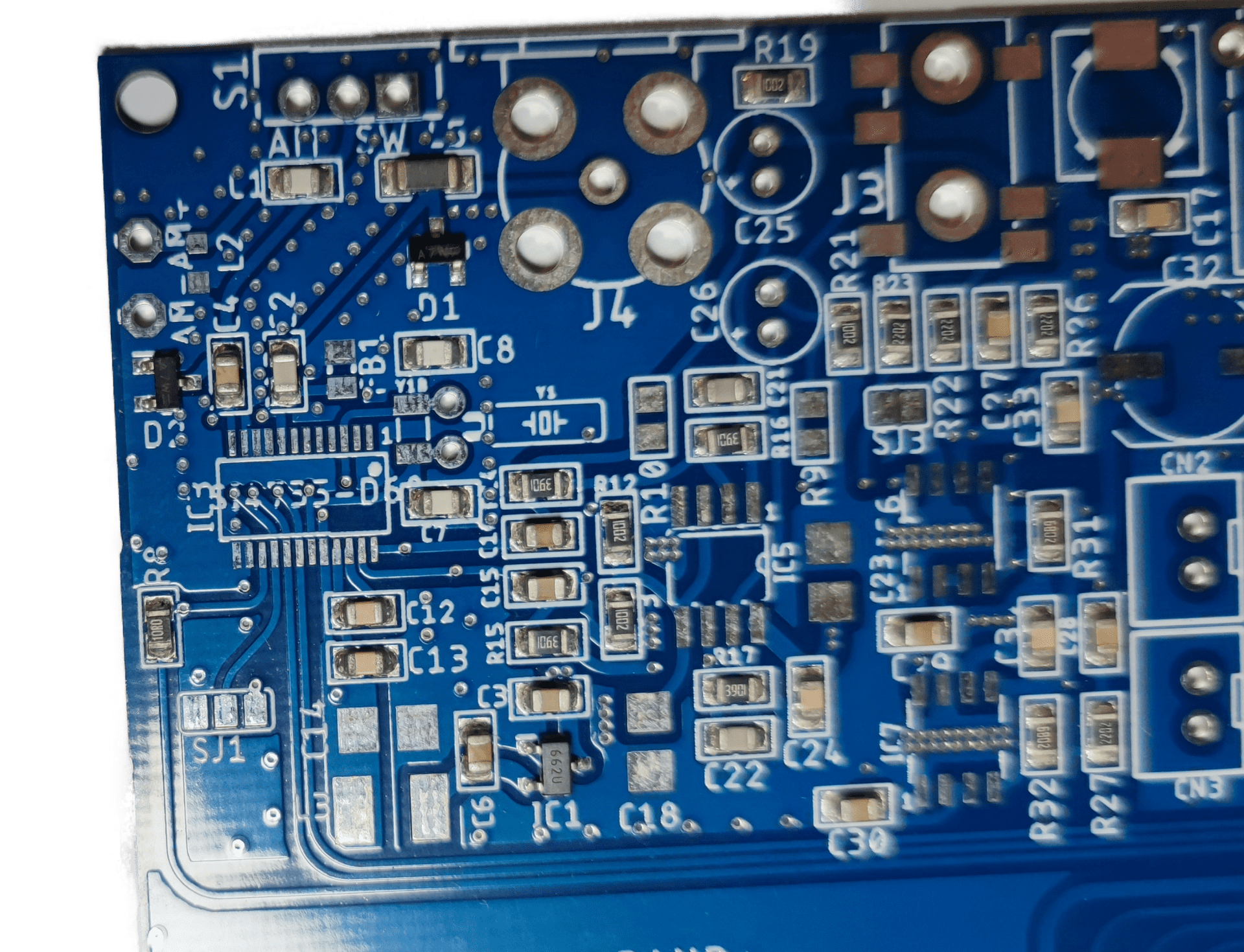

- Placa já com a maioria dos componentes soldados
- Placa profissional

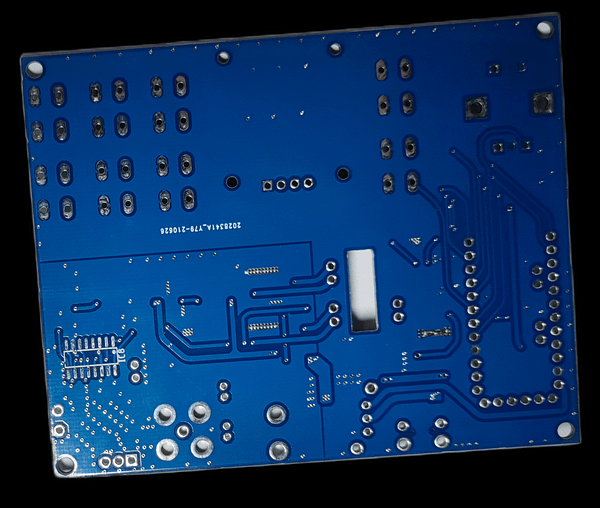

- Dimensão da placa 10 × 8 CM
- Suporte de banda FM mundial (64 – 108 MHz).
- Suporte de banda AM mundial (520 – 1710 kHz).
- Suporte de banda SW (2,3 — 21,85 MHz)
- Suporte de banda LW (153 – 279 KHz)
- Excelente desempenho no mundo real.
- Controle automático de frequência (AFC)
- Controle de ganho automático (AGC)
- Sintonia digital AM/FM/SW/LW
- Baseado no trabalho de PU2CLR, podendo ser atualizado com novo firmware.
- Utiliza Arduino mini PRO 3.3V já atualizado com último firmware.

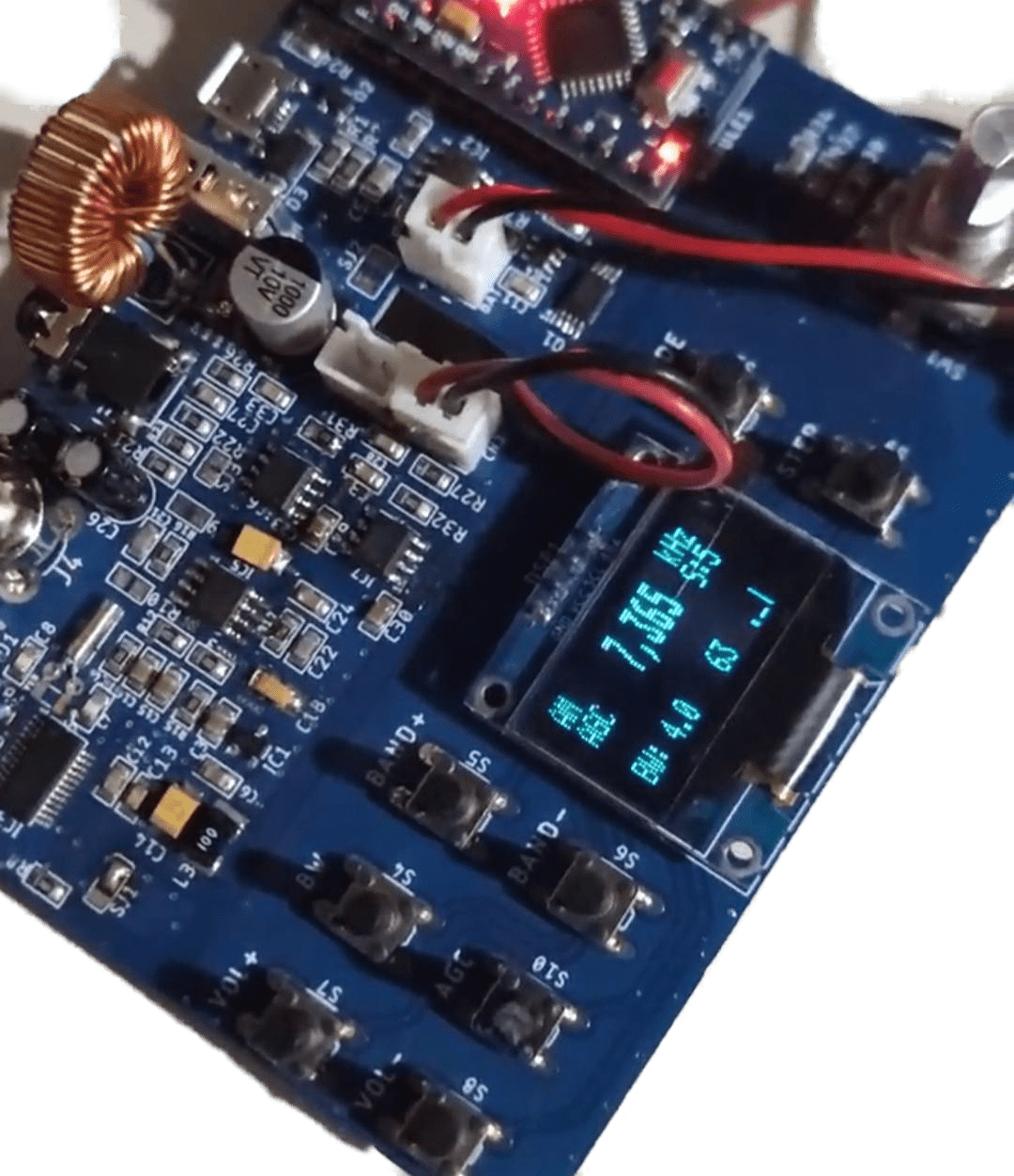

- Display OLED 128×64
- Encoder rotativo para controlar as funções.
- Teclas de funções
- Proteção ESD nas entradas de antena.
- Carregador de bateria de lítio na placa, com proteção de subtensão
- Opção de alimentação por USB de modo automático
- Saída para fone de ouvidos amplificado por CI TDA1308 ou equivalente.
- Amplificador estéreo classe AB de 3W, com opção para mono.
- Conector para antena do tipo BNC.
- Inclui CI Si4735D60 original
Itens inclusos

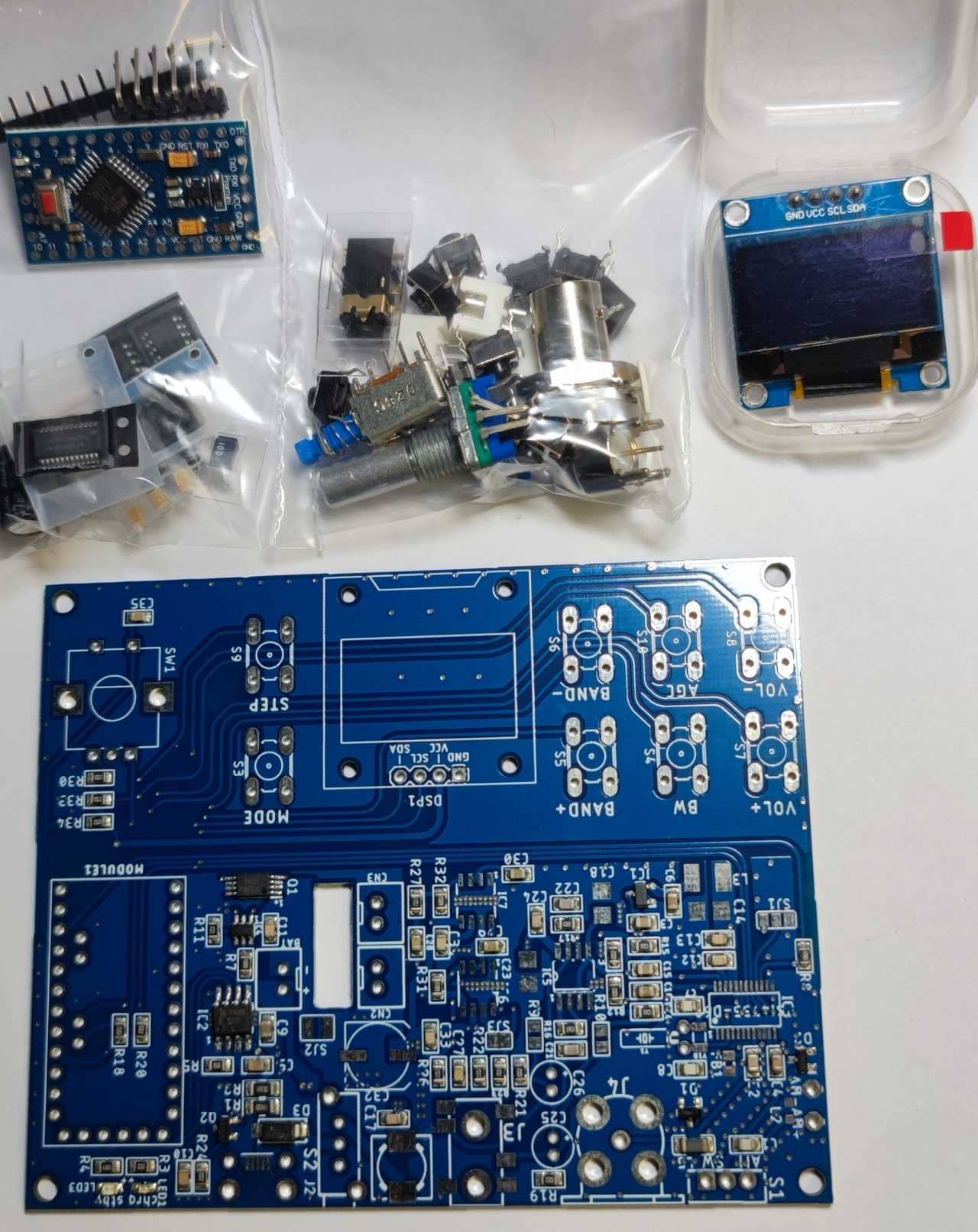

1x kit para montar rádio toda banda com SI4735
Ainda requer e não acompanha: Antena FM/SW, Antena ferrite para AM (opcional), bateria de lítio de 3,7V, alto-falantes.
Ainda requer soldar alguns componentes, incluindo SMD. A maioria já vai soldado.
