Pré amplificador RIAA toca disco phono MM MC fonte simples

Pré amplificador RIAA toca disco phono MM MC fonte simples. Usando o chip amplificador operacional especial para toca-discos de vinil, o efeito é superior a placa pré-amplificador com NE5532 e outros amplificadores operacionais.
O circuito é projetado com um circuito de compensação de frequência, a banda de frequência do som é mais equilibrada e o circuito do filtro de sinal de entrada com um nível de ruído relativamente  baixo.

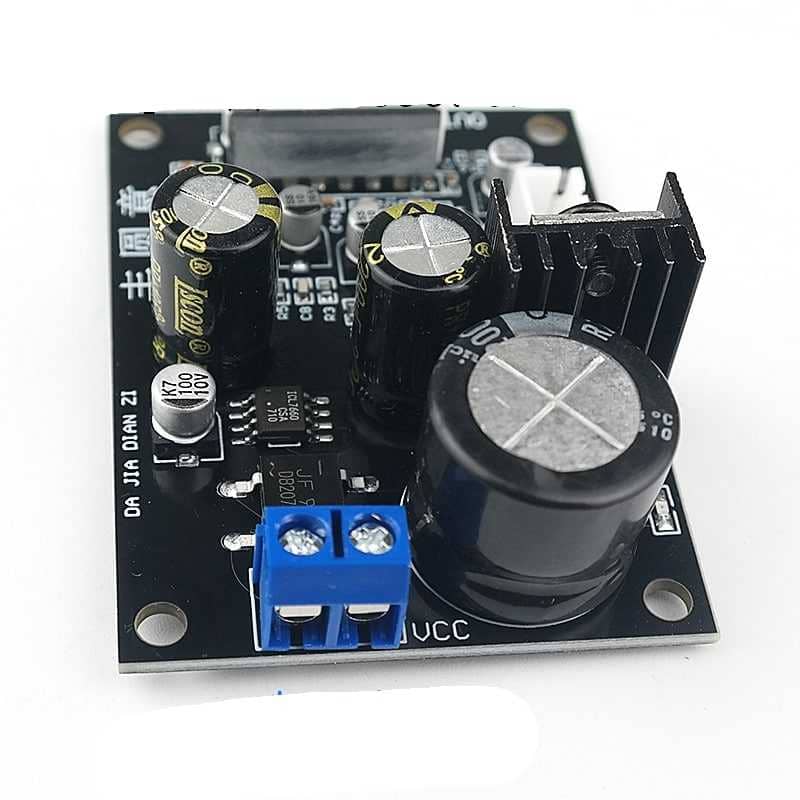

Utiliza Fonte de alimentação simples, com filtro retificador e regulador de tensão.
O circuito usa um chip de conversão de tensão duplo integrado, o que faz com que tenha o efeito de fonte de alimentação simétrica mesmo utilizando uma fonte de alimentação simples.
Um pré-amplificador RIAA é um dispositivo essencial para a reprodução de discos de vinil, desempenhando duas funções principais: amplificação do sinal e equalização RIAA. Ele é necessário porque os toca-discos produzem um sinal de baixa amplitude e porque os discos de vinil são gravados com uma equalização padronizada pela Recording Industry Association of America (RIAA)

Funções do Pré-Amplificador RIAA

Amplificação do Sinal:

• O sinal gerado pelo cartucho do toca-discos (nível “phono”) é muito fraco, geralmente na ordem de milivolts. O pré-amplificador RIAA amplifica esse sinal para um nível “de linha” (cerca de 0,3 volts), que pode ser processado por amplificadores de potência ou outros equipamentos modernos.
• Correção da Equalização RIAA:
• Durante a gravação dos discos, as frequências baixas são atenuadas e as altas são aumentadas. Isso ocorre para minimizar o tamanho dos sulcos no vinil e melhorar a relação sinal-ruído.
• Na reprodução, o pré-amplificador RIAA realiza o processo inverso, restaurando as frequências originais para que o som seja reproduzido como foi gravado originalmente. Sem essa correção, o áudio soaria distorcido, com graves ausentes e agudos exagerados.

Por Que o Pré-Amplificador RIAA É Necessário?

• Equipamentos modernos, como amplificadores de potência, home theaters e computadores, geralmente não possuem circuitos internos para amplificação e equalização RIAA. Por isso, é necessário intercalar um pré-amplificador RIAA entre o toca-discos e esses dispositivos para garantir uma reprodução fiel do som.
•  No passado, muitos sistemas de som incluíam pré-amplificadores embutidos. Contudo, com a popularização de novas tecnologias como CDs e streaming, esses circuitos foram removidos da maioria dos equipamentos modernos.

Características Técnicas

Um bom pré-amplificador RIAA apresenta:

• Alta impedância de entrada para lidar com sinais fracos.
• Baixa impedância de saída para compatibilidade com outros dispositivos.
• Filtros específicos para aplicar a curva de equalização RIAA.

Em resumo, o pré-amplificador RIAA é indispensável para quem deseja ouvir discos de vinil em sistemas modernos ou gravar seu conteúdo digitalmente, garantindo qualidade sonora e compatibilidade técnica.

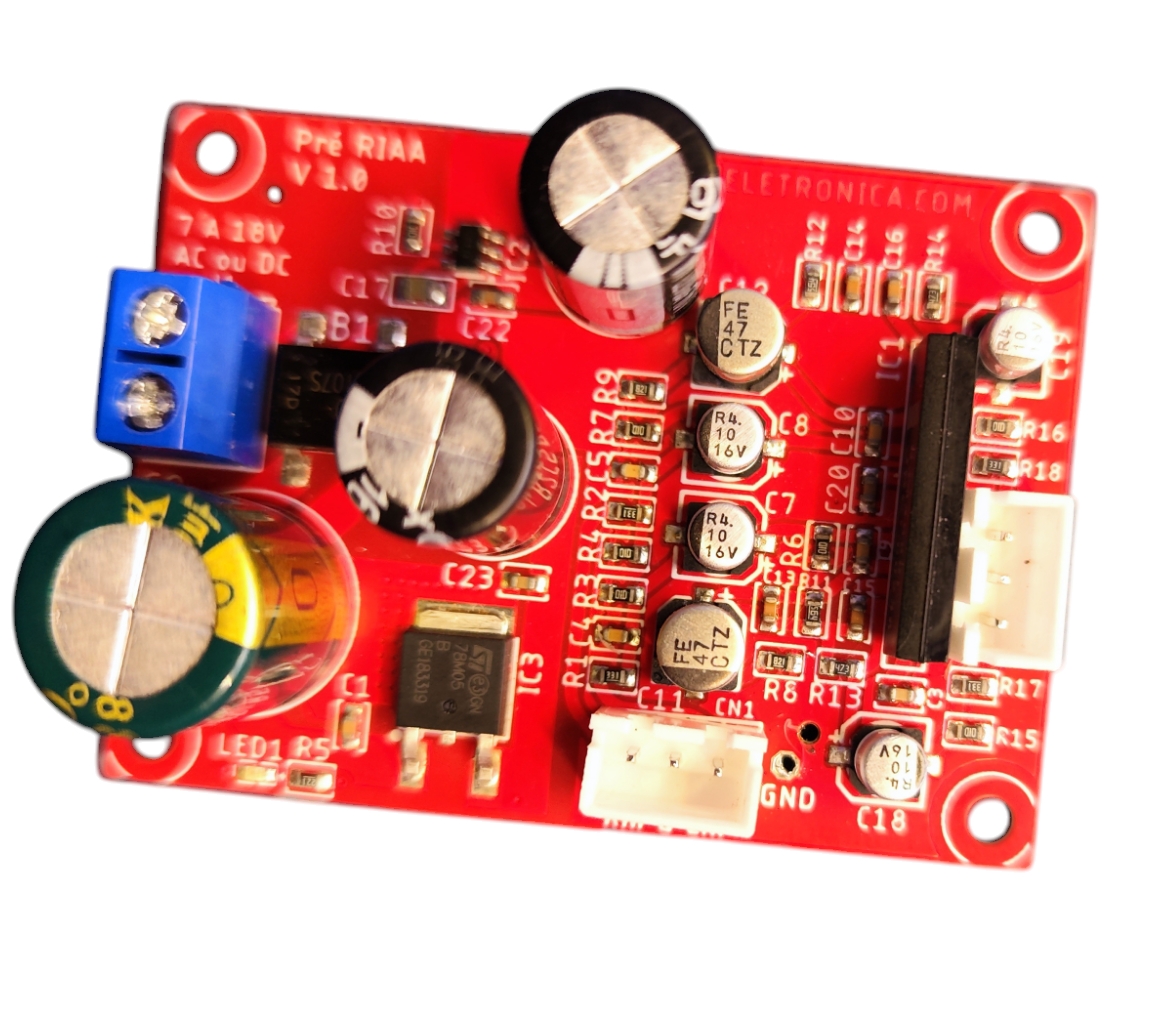

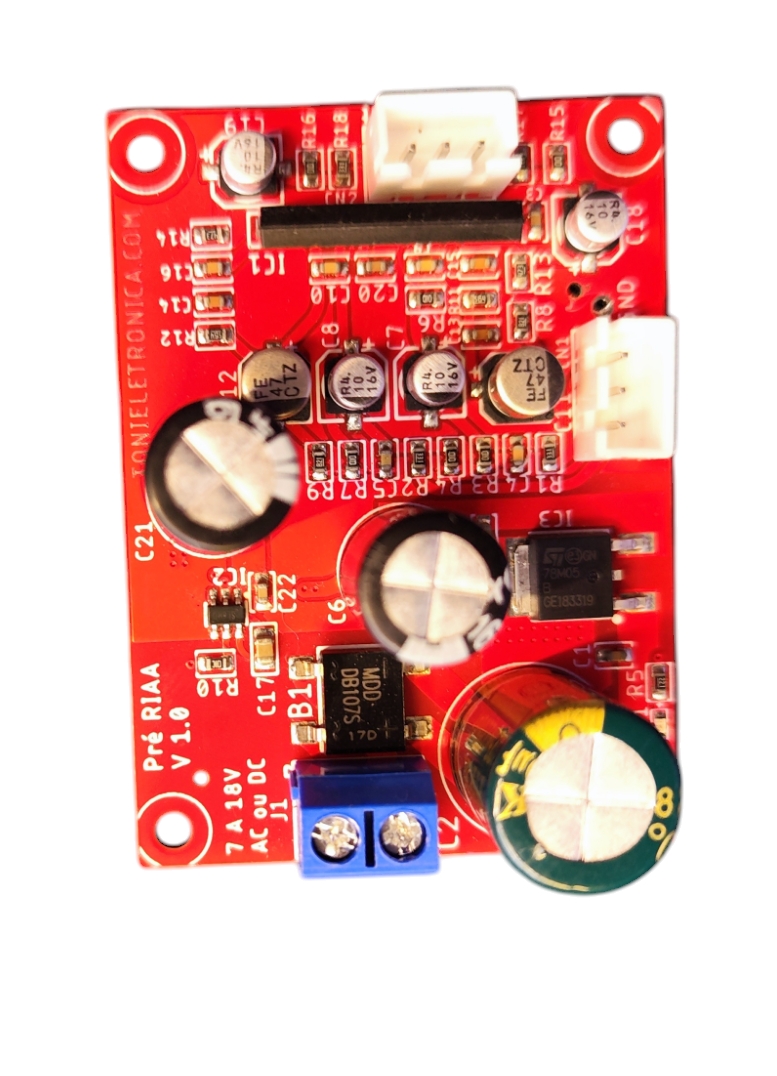

Características desta placa

• Tensão de trabalho: AC 7v-16v ou DC 8v-20v
• Tamanho da placa: 58,1mm * 42,5 mm
• Gerador de alimentação simétrica por SGM3204
• Amplificador operacional NJM4580L original JRC.
• Não requer fonte simétrica ou transformador duplo.
• Altura total: cerca de 23 mm
• Alto ganho para conectar diretamente a toca disco ao amplificador de potência.

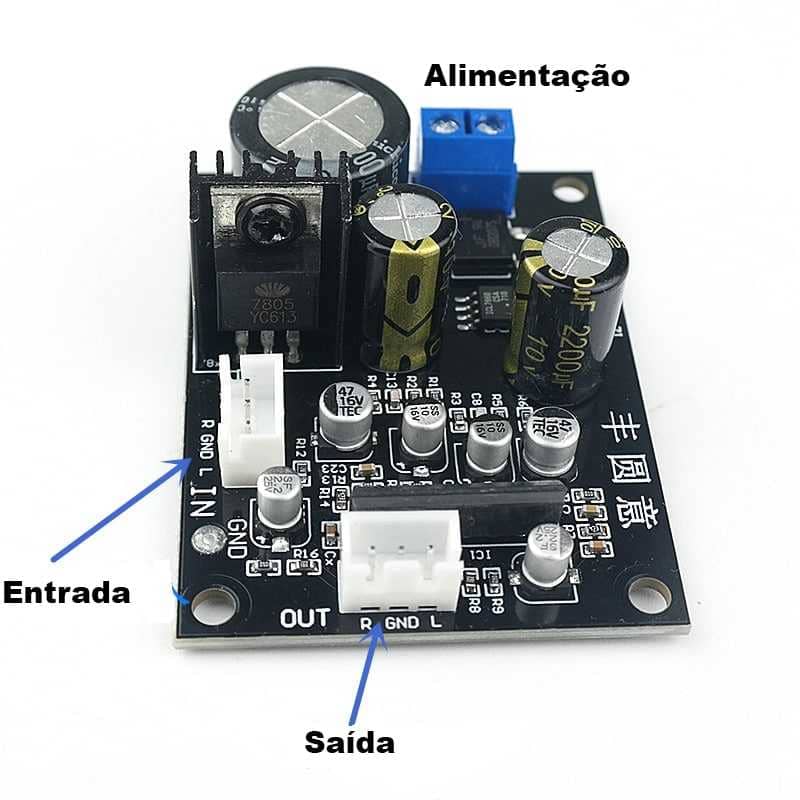

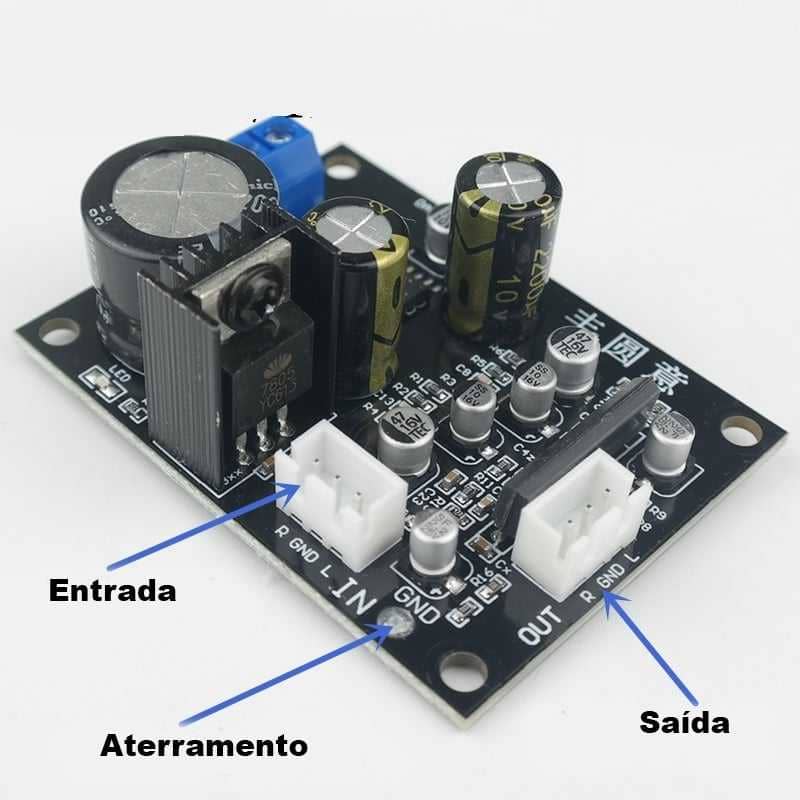

Nota: O fio terra toca disco deve ser conectado ao terminal GND da placa amplificadora, caso contrário, pode haver interferência.

As conexões devem ser feitas por cabos blindados.

Incluso:

1x Pré amplificador RIAA toca disco phono MM MC fonte simples
