O pré-amplificador projetado com dois amplificadores operacionais, um amplificador operacional para um canal e design de amplificador de buffer de dois estágios.
O resultado é melhor que o de um único amplificador operacional e dois canais.
Usando fonte de alimentação simétrica, o resultado não é melhor que de uma única fonte de alimentação.
Características Pré-amplificador com 2 amplificador operacional AD826 NE5532
- Tensão de trabalho: DC duplo 5v-12v (fonte de alimentação regulada recomendada)

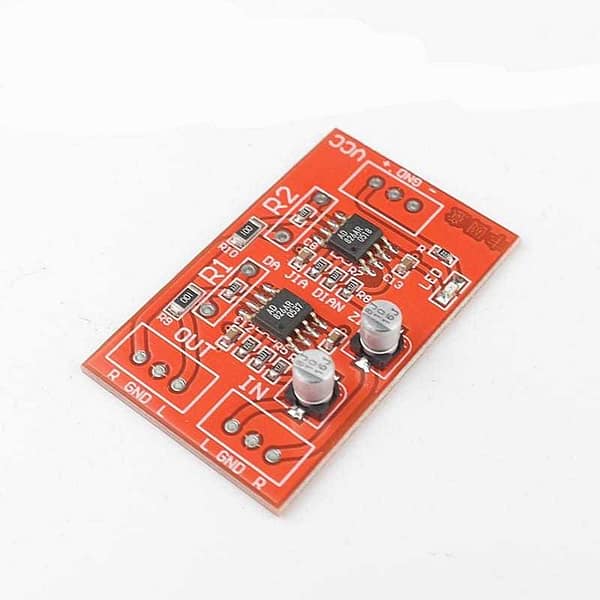

- Tamanho do PCB: 41 mm x 25 mm
- Existem versões NE5532 e ad826 disponíveis.
Obs.: A placa não possui filtro retificador e circuito regulador de tensão. Tente utilizar fontes duplas com regulagem de tensão ao usá-la (pode haver interferência se não houver regulador de tensão, e não pode ser alimentado por transformador).

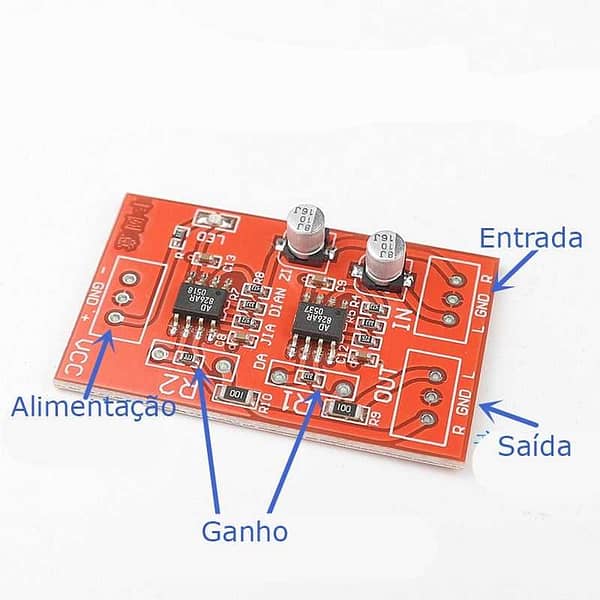

R1 e R2 são os resistores de configuração de ganho. O padrão é de cerca de 5 vezes de ganho, você pode alterar o ganho de acordo com suas próprias necessidades, o resistor pode ser selecionada entre 5k-100k.
Quanto maior a resistência, maior o ganho, pode utilizar resistor PTH ou SMD, você pode remover o resistor de chip original por soldagem e soldar o resistor pth na posição.
Incluso
1x pré-amplificador placa montada com NE5532 ou AD826
