Módulo ZVS alta tensão bobina de tesla para flyback irfp260

Módulo ZVS de alta tensão bobina de tesla para flyback com IRFP260,  são amplamente utilizados acionar bobinas de Tesla (SGTC), escadas Jacobs, geradores Marx e outros dispositivos.

Este circuito de acionamento ZVS usa componentes de alta qualidade, alta confiabilidade e potência poderosa. Alimentação 12-30V/10A DC. Saída DC de alta tensão, a tensão é de cerca de 800 vezes a tensão de entrada.

 Parâmetros do produto

• Tamanho da placa: 74 mm x 77,8 mm;
• Tensão de entrada: DC 12V-30V
• Requisitos de energia: menos de 12V ≥ 5A e 15V acima ≥ 15A
• Frequência de trabalho: 30kHz-50kHz adaptável
• Parâmetros secundários: 5 + 5 voltas.

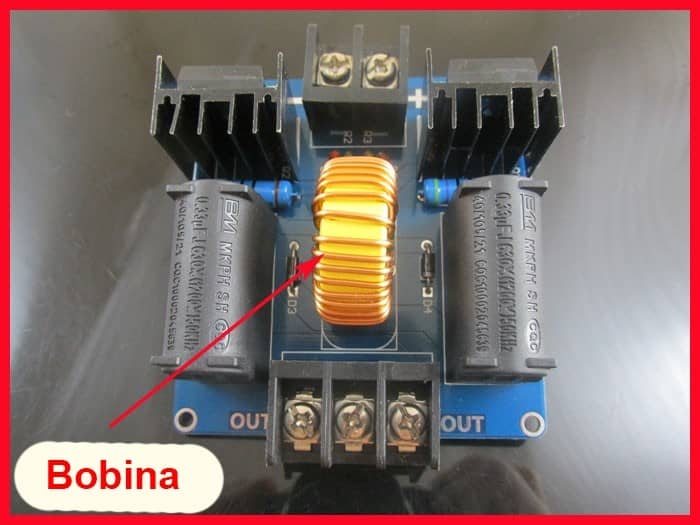

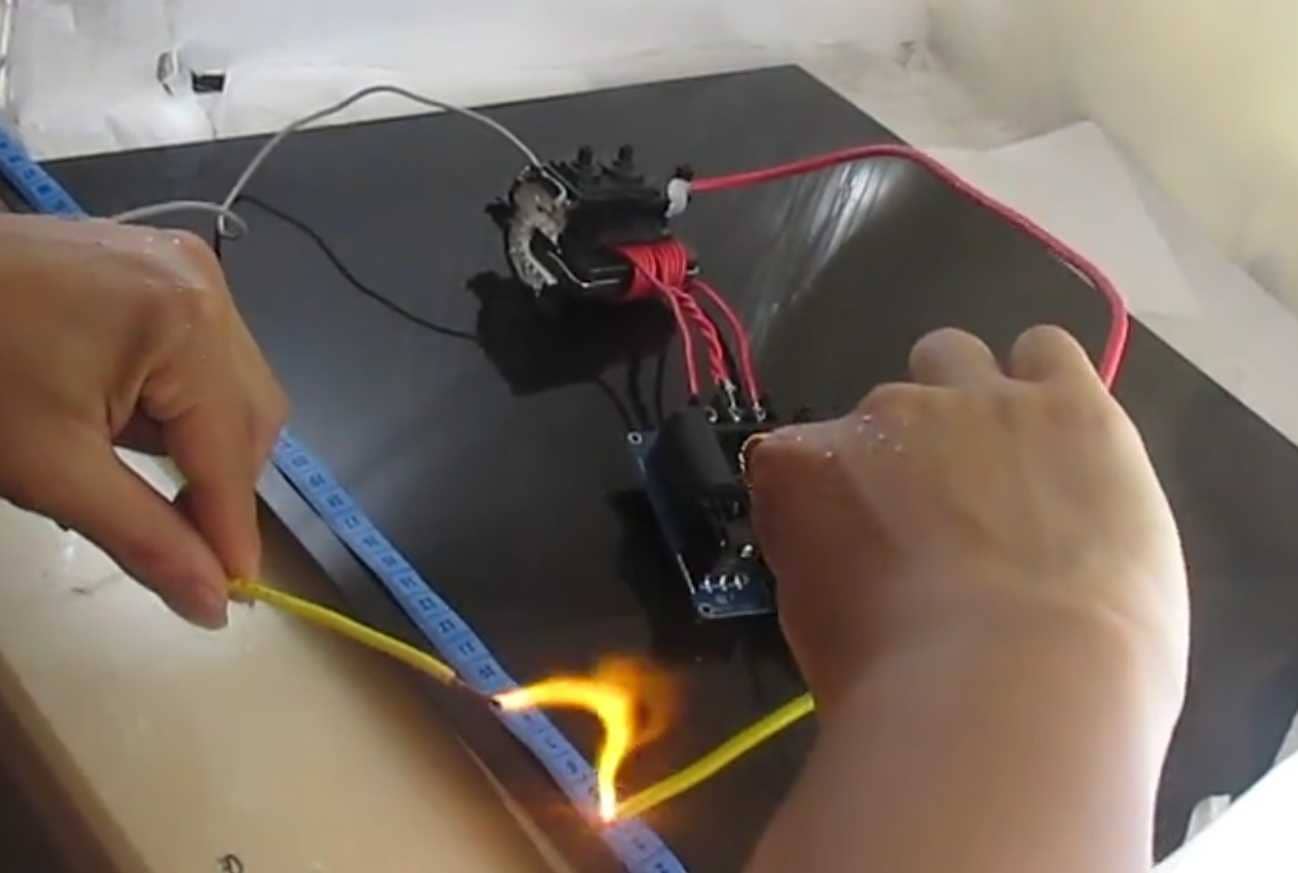

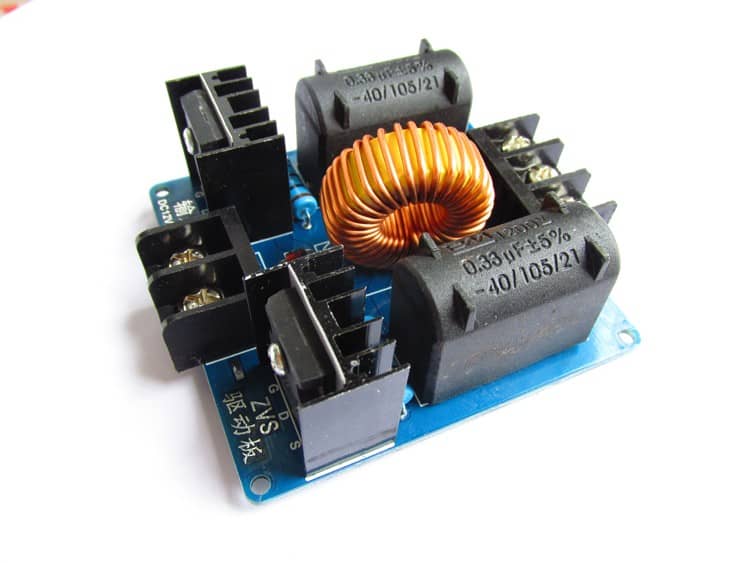

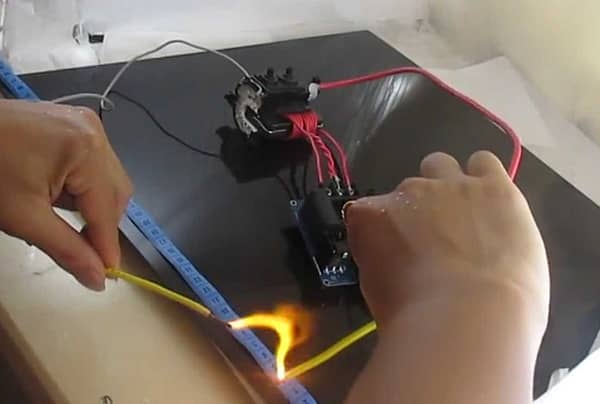

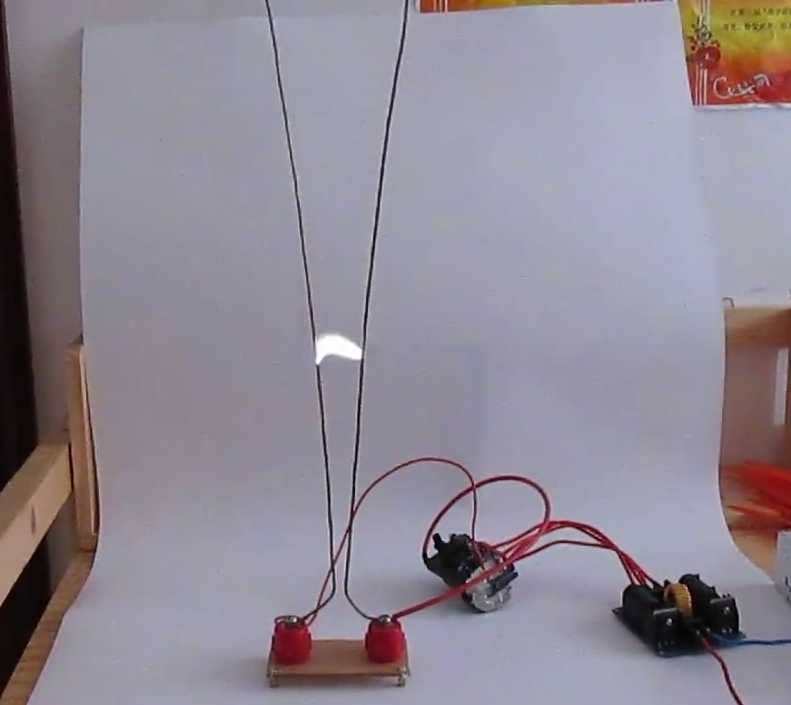

Em relação ao comprimento do arco de descarga: quando a tensão de entrada é 12v/5A, a distância do arco de descarga de alta tensão é de cerca de 1-2 cm. Quanto maior a tensão e corrente de entrada, maior será potência e maior a distância do arco de descarga.

• Quando a entrada máxima é 30v/10A, o maior arco pode chegar a mais de 5 cm. Se o arco for muito curto, verifique se a potência é suficiente.
• Escolha da fonte de alimentação: Se você usar uma bateria, use uma bateria de modelo de aeronave com uma taxa de descarga de mais de 25C. Não use baterias comuns de veículos elétricos e baterias de carros.
• Se você usar uma fonte de alimentação comutada, escolha uma fonte de alimentação de 12V com mais de 5A e uma fonte de alimentação de 24V com uma fonte de alimentação comutada ou uma fonte de alimentação linear com mais de 15A.
• Se a corrente não for suficiente não funcionará.
• Tensão de entrada e corrente Tensão de saída Potência máxima
• 12V/5A cerca de 10000V 60W
• 24V/10A cerca de 20000V 200W
• Com exceção do IRFP260, os componentes usados ​​neste circuito de acionamento são todos novos e originais.

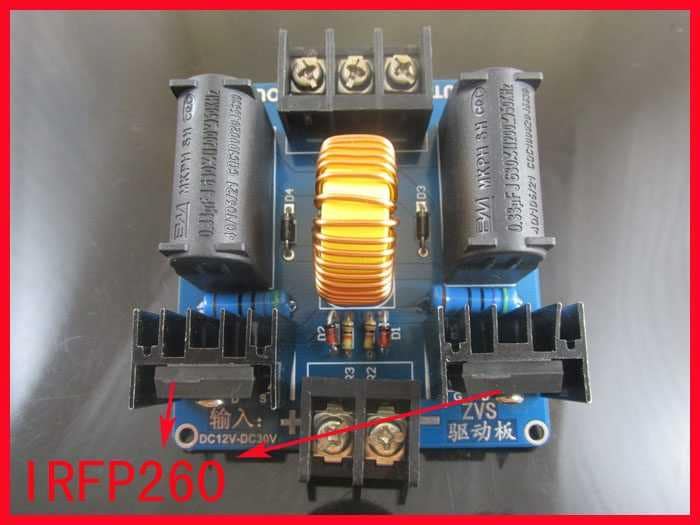

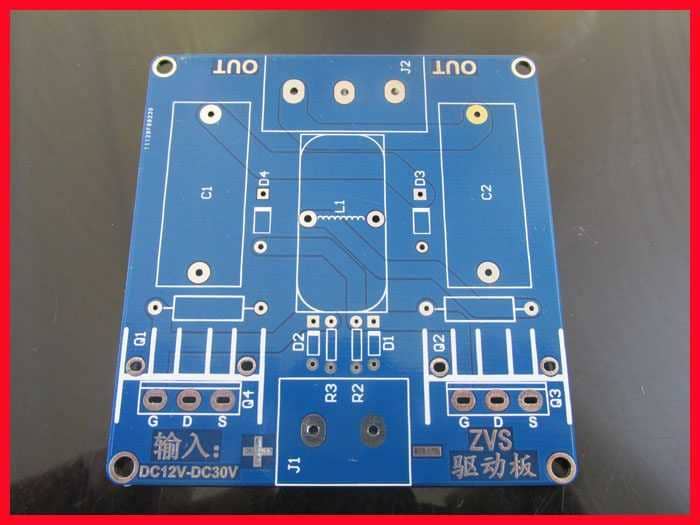

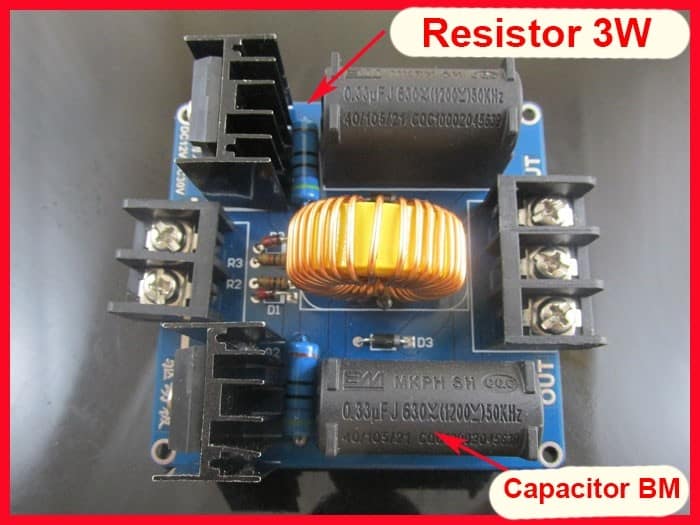

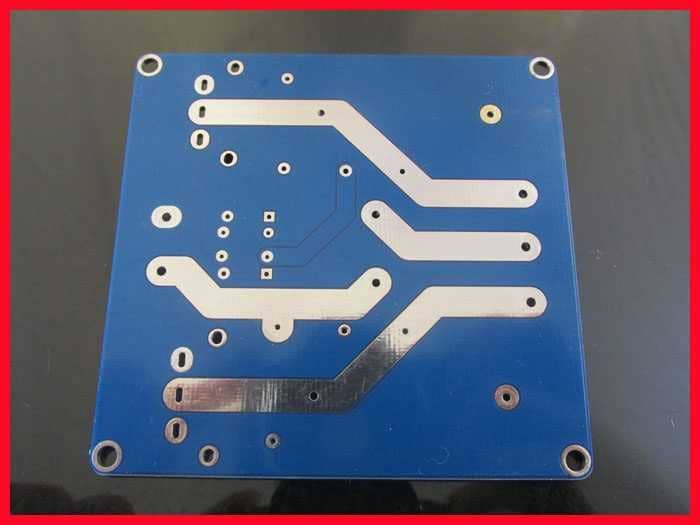

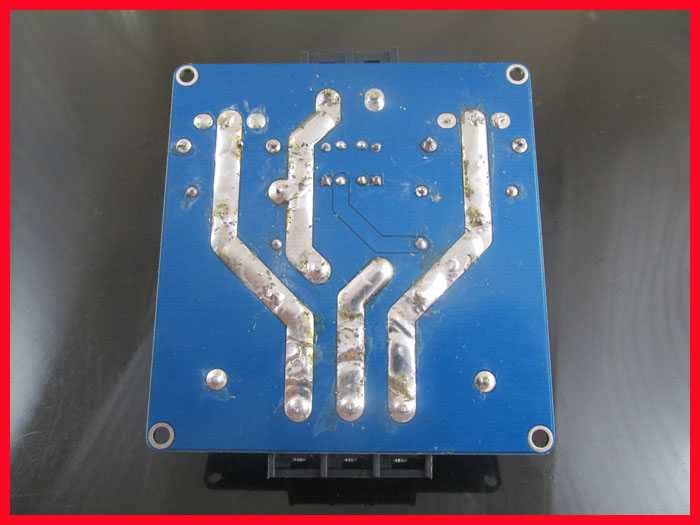

A placa de circuito é uma placa de dupla face, usando toda a parte traseira como fiação do circuito ressonante, com pequena resistência, menor geração de calor, boa dissipação de calor e excelente desempenho que não pode ser comparado com uma placa face simples.

Itens inclusos

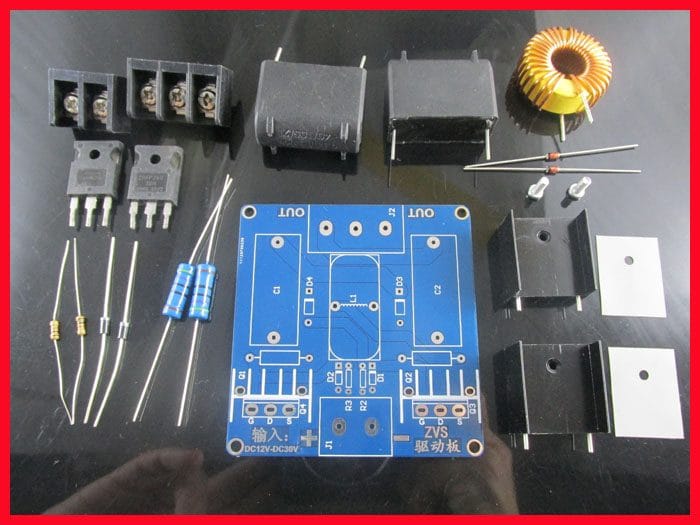

1x kit para montar Módulo ZVS alta tensão bobina de tesla para flyback irfp260

Requer flyback para gerar a alta tensão e não acompanha.
