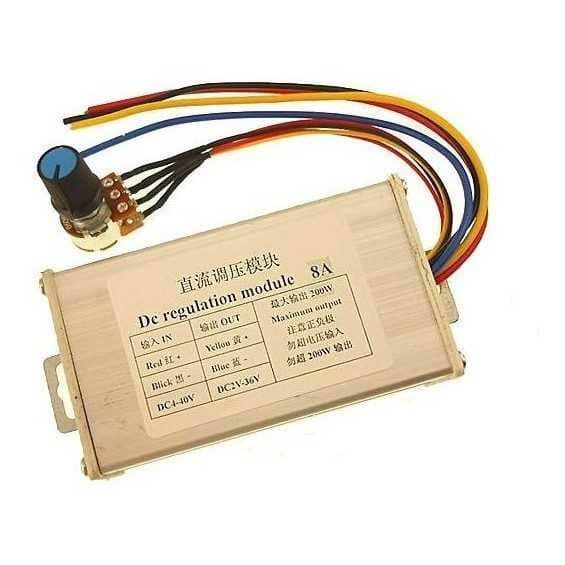

Módulo Fonte Ajustável 8a Conversor Step Down Regulador 200w

R$ 55,00

+ Frete

Módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes com potenciômetro externo. Fonte ajustável, placa montada, com placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

Disponibilidade: 3 em estoque

Simulação de frete

Módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes com potenciômetro externo. Fonte ajustável, placa montada, com placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

O CI XL4016 é conversor DC-DC buck (step down) com frequência fixa em 180 KHz capaz de fornecer até 8A para carga com alta eficiência, baixo ripple e excelente regulação de linha e carga. Requer um mínimo de componentes externos, o regulador é de simples uso e inclui internamente compensação de frequência e oscilador de frequência fixa.
O circuito de controle PWM consegue ajustar a taxa de ciclo linearmente de 0 a 100%. Internamente apresenta uma proteção de sobrecorrente. A proteção de curtos funciona atuando na frequência reduzindo de 180KHz para 48KHz. Um bloco de compensação interno reduz a quantidade de componentes externos.

Características Módulo Fonte Ajustável 8A Conversor Step Down Regulador 200w

  • Utiliza circuito integrado XL4016 original Xlsemi + diodo Schottky MBR10200
  • Entrada 4V a 38VDC
  • Saída 1,25V a 36VDC
  • Não pode ligar transformador direto.
  • Até 94% de eficiência
  • Chaveamento por mosfet integrado ao chip.
  • Máxima corrente de saída: nominal 8A.
  • Frequência de comutação fixa -180 KHz.
  • Drop out mínimo 0,3V
  • Poucos componentes na placa.
  • Máximo ciclo de trabalho — 100%
  • Proteção contra superaquecimento
  • Indutor de alta qualidade e alta potência.
  • Excelente regulação de linha e carga
  • Dimensões: 90 mm * 52 mm * 35 mm
  • Placa com trilhas reforçadas para suportar a alta corrente!
  • Inclui caixinha
  • Potenciômetro externo com chave
  • Inclui fios de ligação
  • Até 200W de potência ao ligar na saída tensão acima de 25V.

A máxima tensão de saída será sempre menor que a tensão de entrada, haja vista que se trata de conversor step Down.

Itens Inclusos

1x fonte de alimentação ajustável para até 8A

Módulo fonte ajustável 8a conversor step down regulador 200w
Módulo fonte ajustável 8a conversor step down regulador 200w
Módulo fonte ajustável 8a conversor step down regulador 200w
Módulo fonte ajustável 8a conversor step down regulador 200w
Peso 0,200 kg
Dimensões 16 × 12 × 6 cm
