Fonte de corrente fonte CC de alimentação ajustável com XL4016

R$ 45,00

+ Frete

XL4016 Módulo de fonte de corrente fonte CC de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes. Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

Disponibilidade: 4 em estoque

Simulação de frete

Módulo de fonte de corrente fonte CC de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes. Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

O CI XL4016 é conversor DC-DC buck (step down) com frequência fixa em 180 KHz capaz de fornecer até 8A para carga com alta eficiência, baixo ripple e excelente regulação de linha e carga. Requer um mínimo de componentes externos, o regulador é de simples uso e inclui internamente compensação de frequência e oscilador de frequência fixa.
O circuito de controle PWM consegue ajustar a taxa de ciclo linearmente de 0 a 100%. Internamente apresenta uma proteção de sobrecorrente. A proteção de curtos funciona atuando na frequência reduzindo de 180KHz para 48KHz. Um bloco de compensação interno reduz a quantidade de componentes externos.

Características Fonte de corrente fonte CC de alimentação ajustável com XL4016

  • Utiliza circuito integrado XL4016 original xlsemi + diodo Schottky STPS2045CT ou equivalente.
  • Entrada 4V a 38VDC
  • Saída 1,25V a 36VDC
  • Até 96% de eficiência
  • Chaveamento por mosfet integrado ao chip.
  • Máxima corrente de saída: nominal 8A.
  • Até 280W de potência @ in38V, Out 35V /8A
  • Drop out mínimo 0,3V
  • Poucos componentes na placa.
  • Máximo ciclo de trabalho – 100%
  • Proteção contra superaquecimento
  • Indutor de alta qualidade e alta potência.
  • Excelente regulação de linha e carga
  • Placa com trilhas reforçadas para suportar a alta corrente!
  • Inclui dissipador de calor no CI e outro por diodo.
  • Inclui led na placa
  • Ajuste da tensão por trimpot de precisão.

A máxima tensão de saída será sempre menor que a tensão de entrada, haja vista que se trata de conversor step Down.
A máxima corrente de saída (máximo 8A) será equivalente a corrente de entrada menos a eficiência para conversão!

Itens Inclusos
1x módulo Fonte de corrente fonte CC de alimentação ajustável com XL4016

Produto novo a pronta entrega!

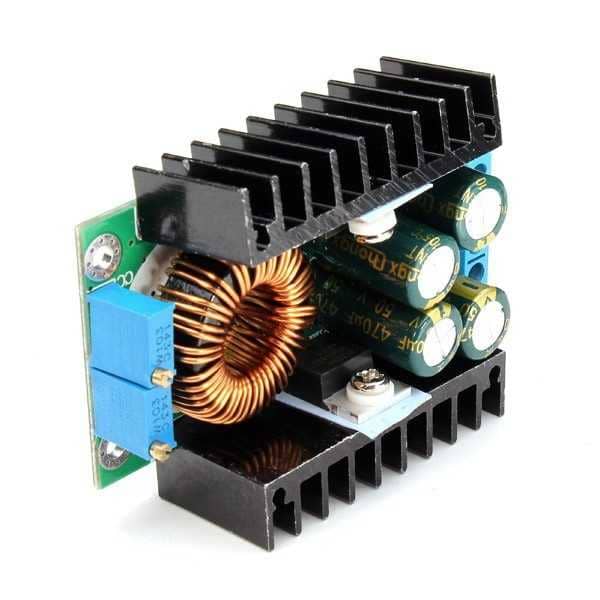

Foto real do produto

Fonte de corrente fonte cc de alimentação ajustável com xl4016
Fonte de corrente fonte cc de alimentação ajustável com xl4016

Download Datasheet em PDF fo CI XL4016 xl4016e1

Peso 0,200 kg
Dimensões 16 × 12 × 6 cm
