Oferta!
,

Mini placa de pré-amplificador de áudio com CI funciona 5V

R$ 15,00R$ 18,00

+ Frete

Placa de pré-amplificador de áudio, mini pré-amplificador de áudio utilizando componentes SMD, utilizando CI NE5532, TDA1308, AD823 ou AD828

Simulação de frete

Mini pré-amplificador de áudio utilizando componentes SMD, utilizando CI NE5532, TDA1308, AD823 ou AD828. Design de tamanho pequeno, produção de processo SMD completo, o amplificador operacional possui versão de fonte de alimentação única NE5532.AD828, ad826, TDA1308, para seleção.

Características Mini placa de pré-amplificador de áudio com CI funciona 5V

  • Tamanho da PCB: 20 mm x 18,5 mm
  • Tensão de trabalho: DC 3v-7v (versão TDA1308)
  • DC 4v-15v (versão AD828)
  • DC 5v-15v (versão NE5532/AD826)

Nota: A placa não é alimentada por uma fonte de alimentação regulada. Use uma fonte de alimentação regulada ou bateria durante a instalação, caso contrário pode haver interferência.

Se você julgar que o ganho padrão não é adequada, você mesmo pode alterar o ganho. A operação é a seguinte:

Ajuste do ganho:

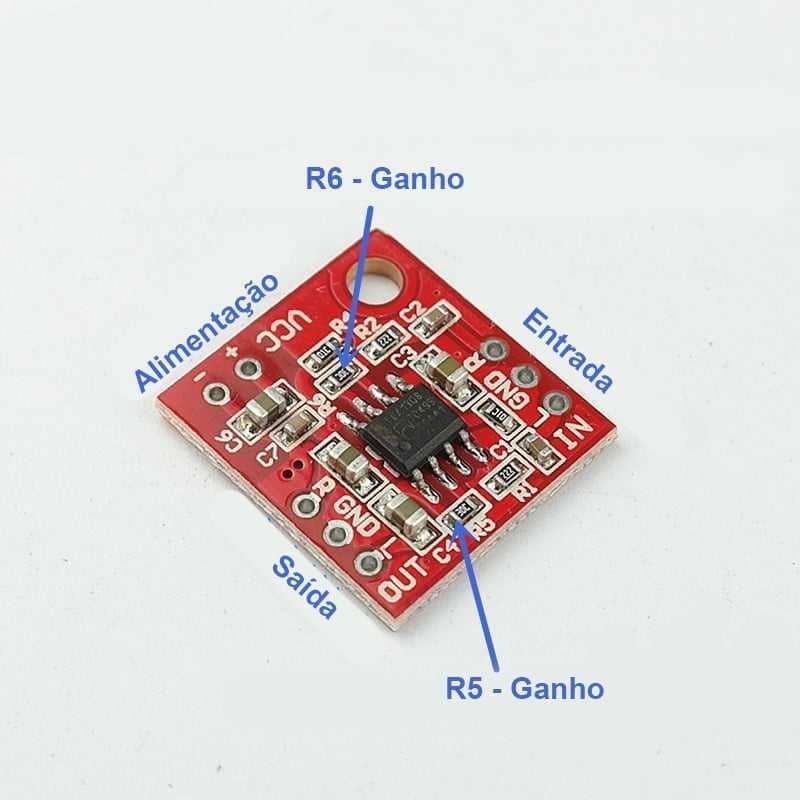

R5, R6 são os resistores de ajuste de ganho!

O padrão é de cerca de 5 vezes o ganho, você pode alterar o ganho de acordo com suas próprias necessidades, a resistência pode ser selecionada de 5k a 100k, quanto maior o valor da resistência, maior a ampliação.

Geralmente o ganho de 5 vezes será o suficiente.

  • O CI NE5532 é de baixo ruído e trabalha até 10MHz
  • O CI AD823 é de baixo ruído e trabalha até 16MHz
  • O CI AD828 é de baixo ruído e trabalha até 50MHz
  • O CI TDA1308 é de baixo ruído e trabalha até 5,5MHz

Com visto tem capacidade mais que suficiente para trabalhar com sinal de áudio.

Incluso

1x pré-amplificador de áudio mini com circuito integrado

Mini placa de pré-amplificador de áudio com ci funciona 5v
Mini placa de pré-amplificador de áudio com ci funciona 5v
Peso 0,060 kg
Dimensões 16 × 12 × 4 cm
Mini pré

AD826, AD828, NE5532, TDA1308
