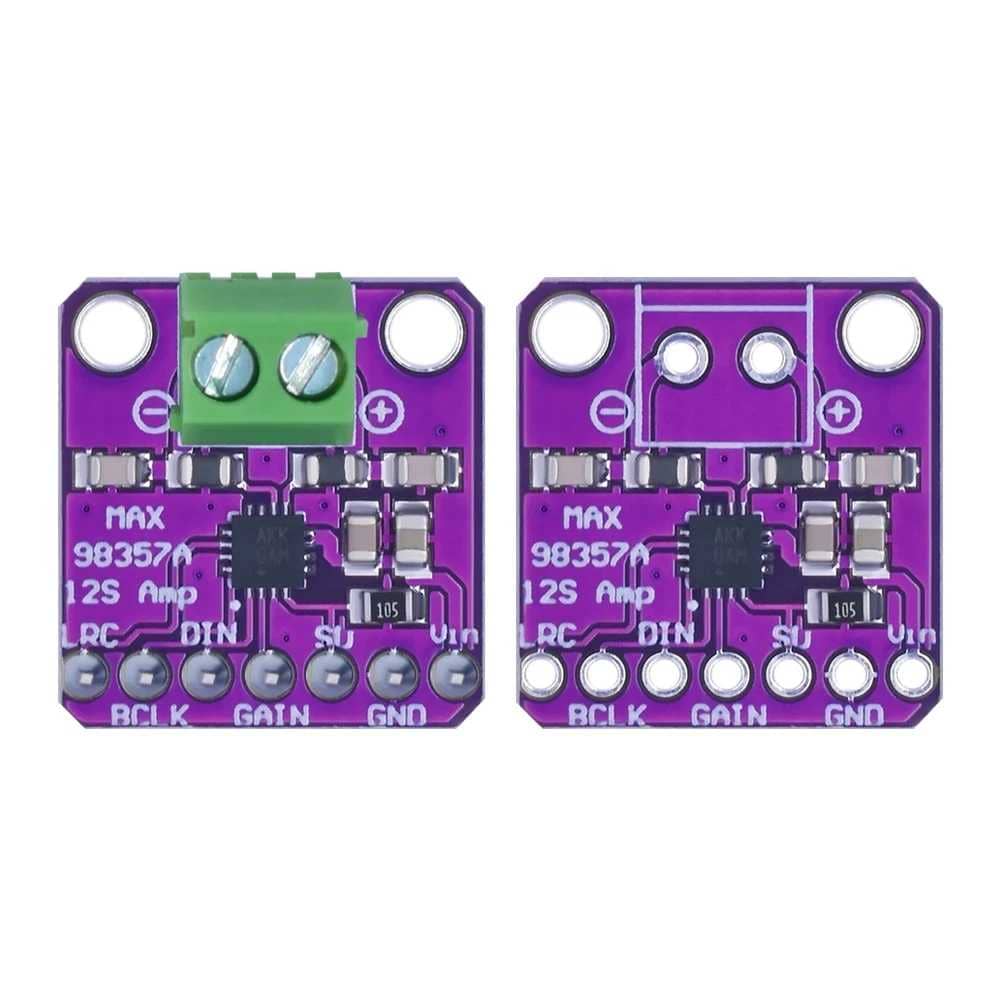

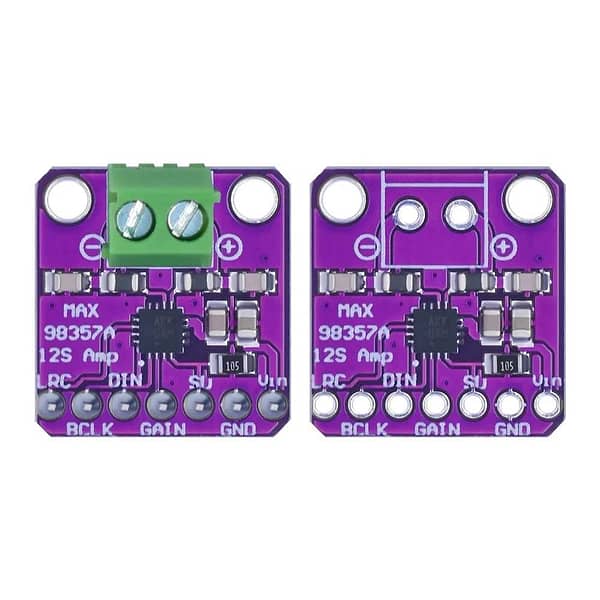

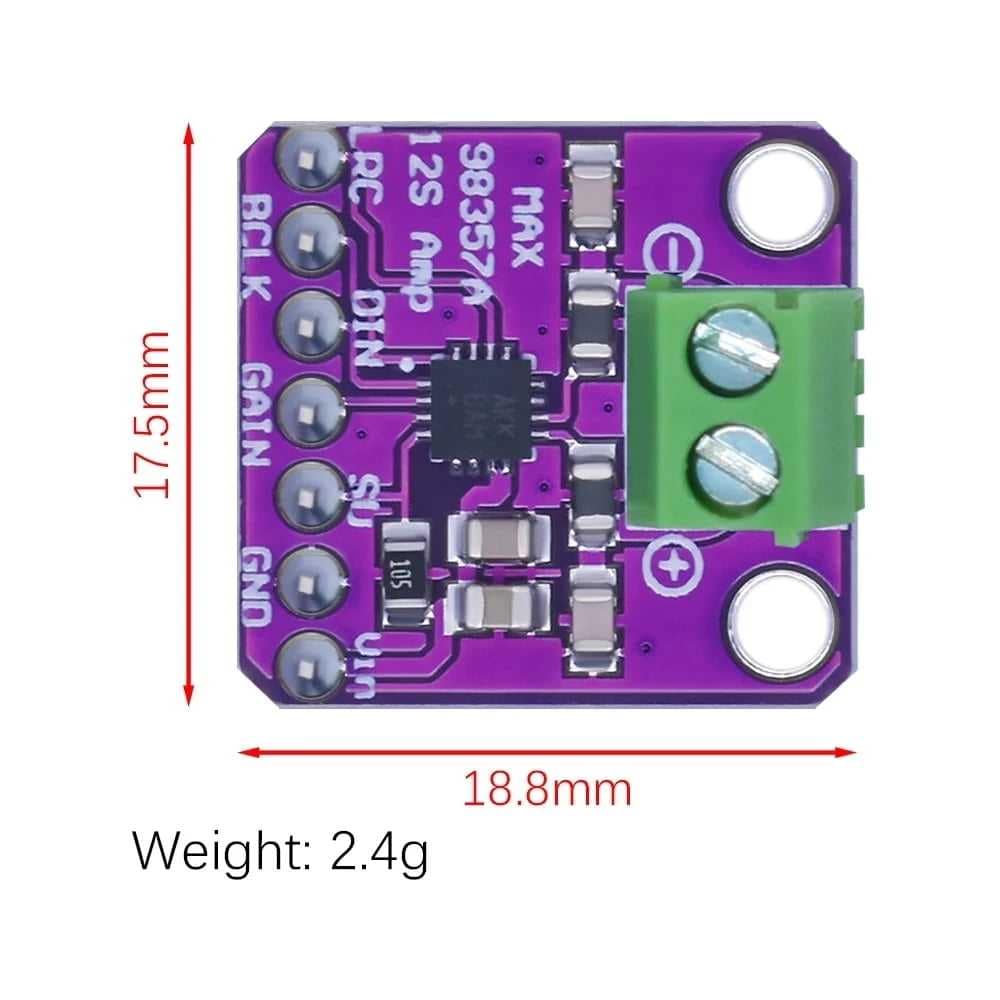

MAX98357 amplificador digital 3W com entrada i2s classe D

MAX98357 amplificador digital 3W com entrada i2s classe D

Utiliza o CI MAX98357 entrada de áudio digital classe D chip amplificador de potência de áudio , design de tamanho pequeno, fácil de organizar, saída até 3w , devido ao uso de entrada de áudio digital I2S, você pode obter experiência de som de alta qualidade, adequado para vários, áudio digital I2S aplicações de produtos de saída, como módulo de placa de desenvolvimento ESP32, módulo de saída de áudio digital i2s e assim por diante.

Se seu microcontrolador ou microcomputador tem capacidade de áudio digital, este amplificador é para você! Ele leva a entrada de áudio digital padrão I₂S e, não apenas o decodifica em analógico, mas também o amplifica diretamente em um alto-falante. Perfeito para adicionar som amplificado compacto, ele leva 2 interrupções (I₂S DAC + Amp) e as combina em uma só.

I₂S (não confundir com I₂C) em um protocolo de som digital que é usado em placas de circuito para passar dados de áudio. Muitos chips e processadores de alto nível gerenciam todo o áudio no formato digital I₂S. Então, para entrada ou saída de dados, são usados três ou quatro pinos (entrada, saída de dados, relógio de bits e seleção de canal esquerdo-direito). Normalmente, para dispositivos de áudio, há um chip DAC que leva o I₂S para dentro e o converte em analógico que pode acionar um fone de ouvido.

Este pequeno amplificador mono é surpreendentemente potente – capaz de fornecer 3,2 Watts de potência em um alto-falante de impedância de 4 ohm (5V de potência @ 10% THD). No chip miniatura há um controlador classe D, capaz de funcionar a partir de 2,7V-5,5VDC. Como o amplificador é de classe D, é incrivelmente eficiente – tornando-o perfeito para projetos portáteis e alimentados por bateria. Ele foi construído com proteção térmica e de sobrecorrente, mas mal conseguimos perceber que ele esquentou.

A entrada de áudio é padrão I2S, você pode usar dados lógicos de 3,3V ou 5V. As saídas são “Ligadas à ponte” — isso significa que elas se conectam diretamente às saídas, sem conexão à terra. A saída é uma onda quadrada PWM de ~300KHz, que é então “calculada pela média” pela bobina do alto-falante – as altas frequências não são ouvidas. Tudo isso significa que você não pode conectar a saída em outro amplificador, ele deve acionar os alto-falantes diretamente.

Há um pino de ganho que pode ser manipulado para mudar o ganho. Por padrão, o amplificador lhe dará 9dB de ganho. Conectando um resistor de pullup ou pull down, ou cabeamento diretamente, o pino de ganho pode ser configurado para dar 3dB, 6dB, 9dB, 12dB ou 15dB.

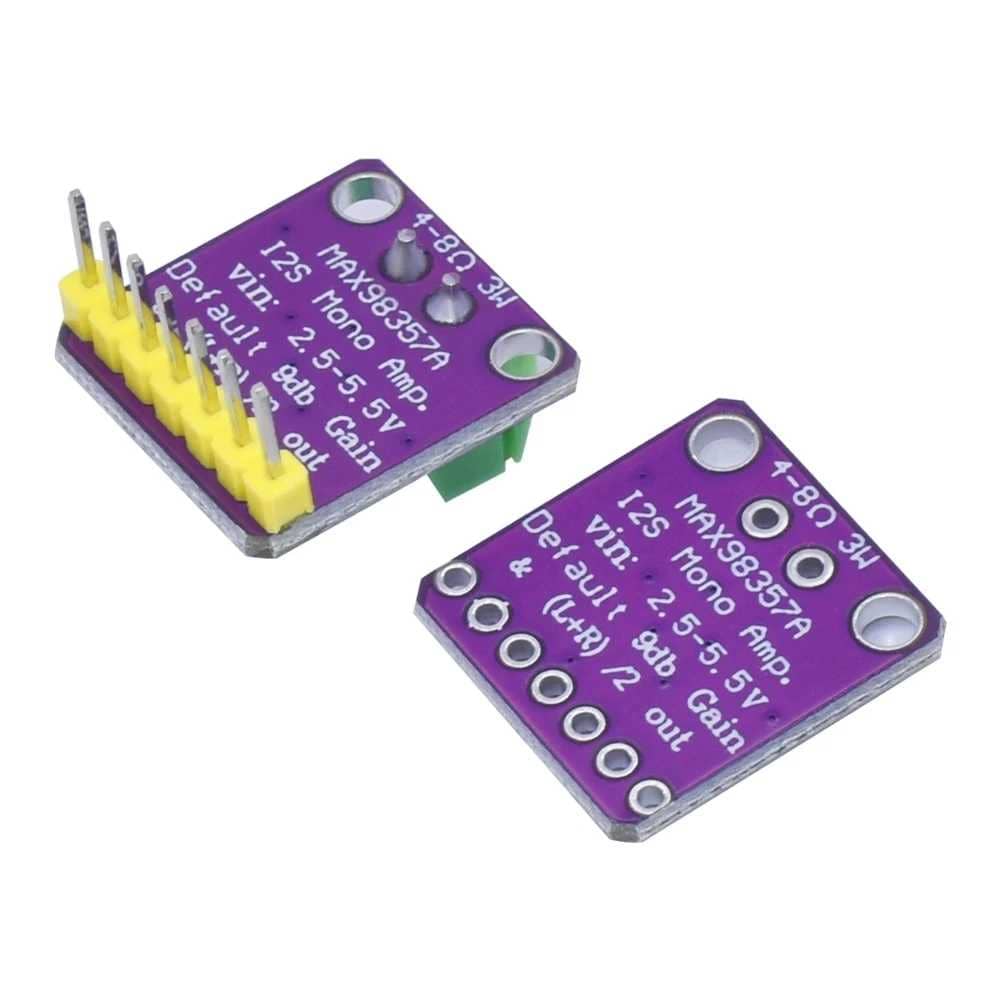

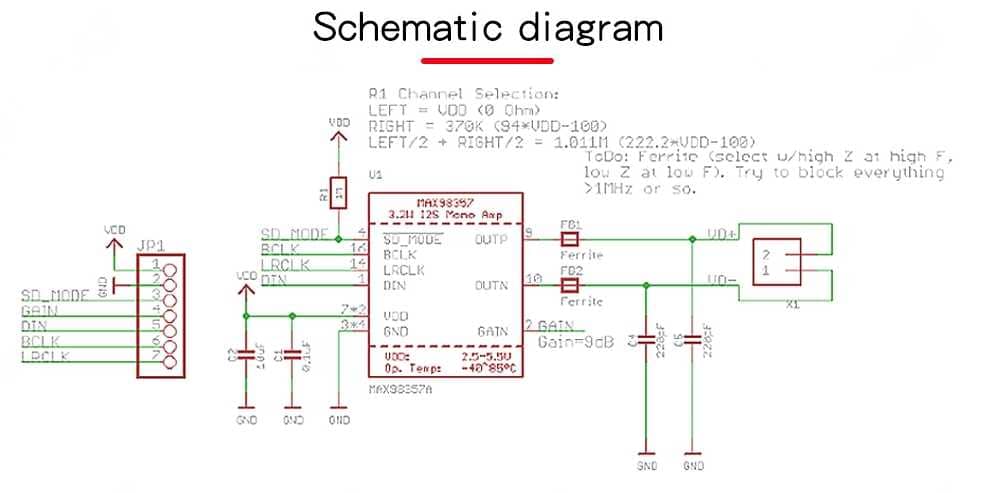

o pino ShutDown/Mode pode ser usado para colocar o chip em desligamento ou configurar o canal de áudio I₂S canalizado para o alto-falante. Por padrão, o amplificador emitirá (L+R)/2 mixagem estéreo em mono out. Adicionando um resistor, você pode mudá-lo para ser apenas saída à esquerda ou apenas à direita.

Funciona muito bem com Raspberry Pi, Arduino Zero e qualquer outro microcontrolador ou microcomputador com saídas de áudio I₂S

Especificações MAX98357 amplificador digital 3W com entrada i2C classe D:

•     Potência de saída: 3,2W em 4 Omhs, 10% THD, 1,8W em 8 Omhs, 10% THD, com alimentação 5V
•     PSRR: 77 dB digite a 1KHz
•     Taxas de amostragem I₂S de 8kHz a 96kHz
•     Não é necessário MCLK
•     Clique + Redução Pop
•     Cinco ganhos selecionáveis por pino: 3dB, 6dB, 9dB, 12dB, 15dB
•     Excelente supressão de cliques e pancadas.
•     Proteção de desligamento térmico

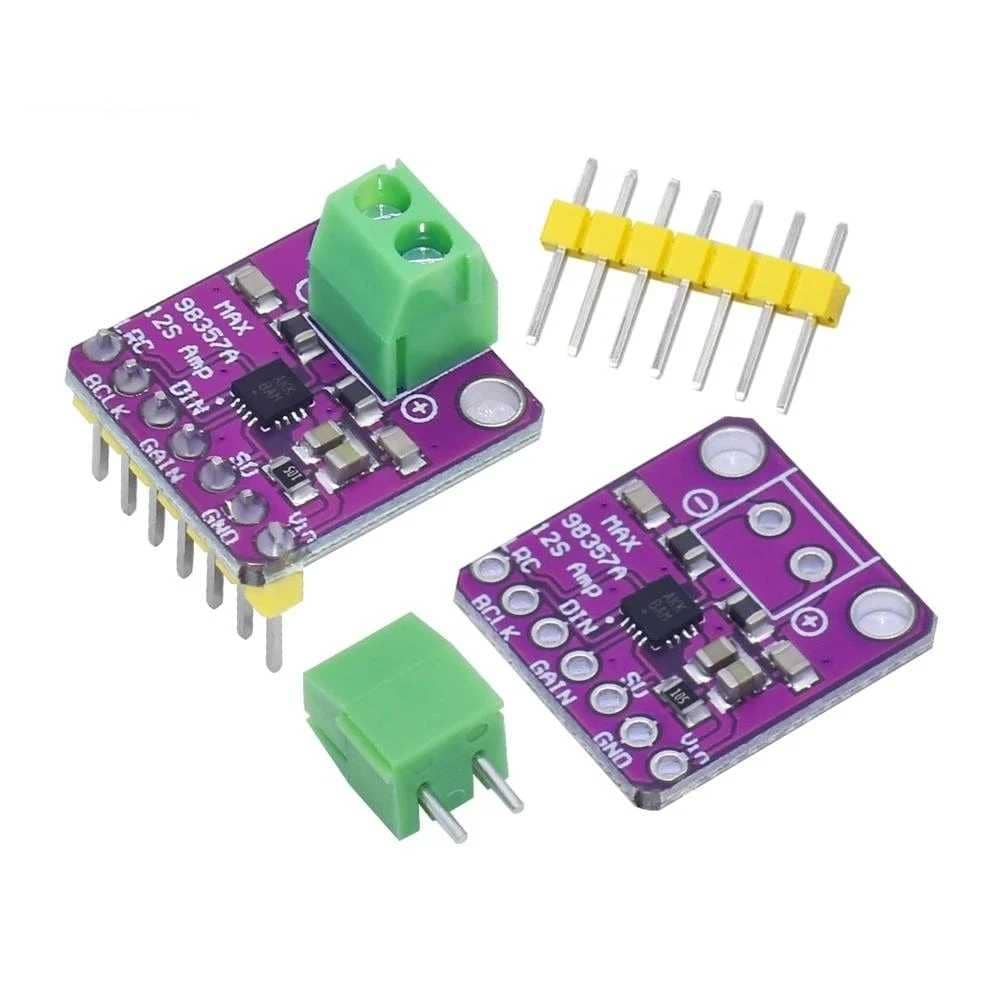

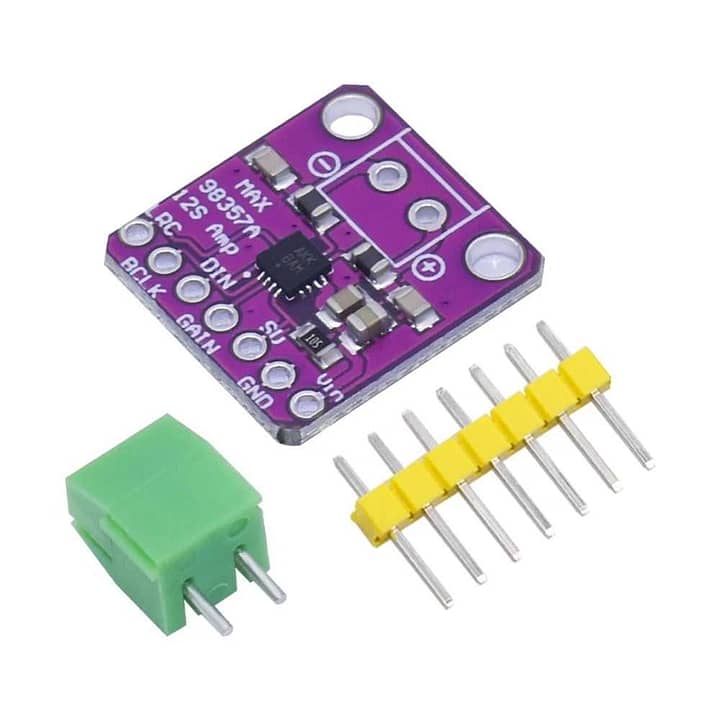

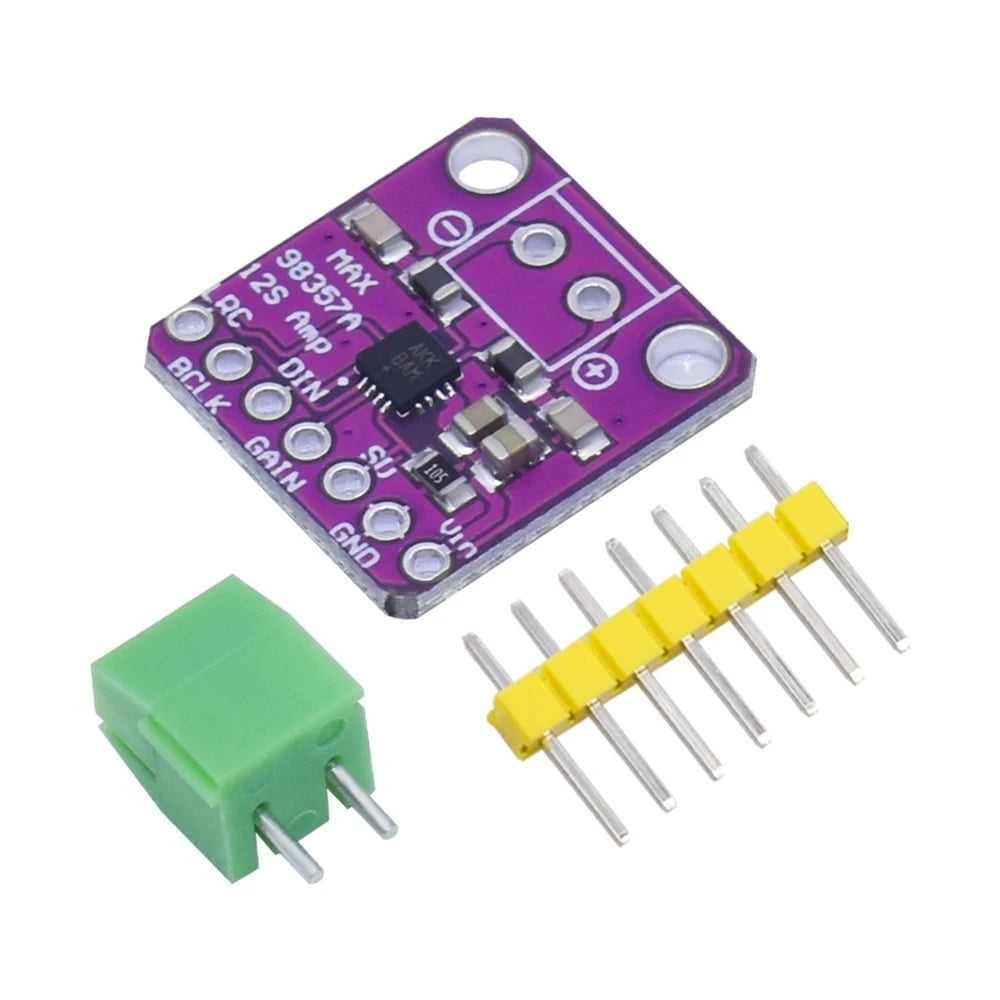

Incluso:
1x MAX98357 amplificador digital 3W com entrada i2C classe D
