O MAX97220 é um amplificador de fone de ouvido / driver de linha DirectDrive de entrada diferencial.
Este dispositivo é capaz de conduzir cargas de nível de linha com 3 VRMS em 1 k ohm com uma fonte de 5 V e 2 VRMS em cargas de 600 ohm com uma fonte de 3,3 V.
Uma carga de fone de ouvido pode ser conduzida com 125 mW em 32 ohm com uma fonte de 5 V. O CI é oferecido com um ganho fixo interno de 6 dB ou um ganho ajustado externamente por meio de resistores externos.
Os nós de ajuste de ganho externos também podem ser usados para configurar filtros para aplicações de set-top box.
O CI tem um THD+N excepcional em toda a largura de banda de áudio. Duas versões do CI estão disponíveis com diferentes tempos de ligação (tON).
As versões A, C e E para aplicações de fone de ouvido apresentam um tON de 5,5 ms, enquanto as versões B e D, destinadas a aplicações de set-top box, apresentam um tON de 130 ms.
Uma bomba de carga integrada no chip inverte a entrada da fonte de alimentação, criando um trilho negativo. O estágio de saída do amplificador é alimentado entre a fonte positiva de entrada e a saída da bomba de carga.
As fontes bipolares polarizam a saída em torno do solo, eliminando a necessidade de capacitores de acoplamento DC grandes que introduzem distorção.
O CI liga e desliga sem cliques ou estalos.
O CI está disponível em um TQFN de 16 pinos, 3 mm x 3 mm x 0,8 mm e é especificado na faixa de temperatura estendida -40 ° C a +85 ° C.
Características MAX97220 pré-amplificador com entrada diferencial saída SE
Tensão de trabalho de entrada: 2,5 V-5,5 V.
Potência de saída: 125mw.
Tamanho da placa: 25mm * 25mm.
Serve para fones de ouvidos
Baixíssima distorção
Dois métodos de entrada de sinal:
1: Entrada balanceada: o sinal é conectado ao + – do terminal de entrada
2: Entrada de terminação única: conecte o – dos dois terminais de entrada juntos como o pólo negativo (GND) e o sinal é inserido em +.
Incluso

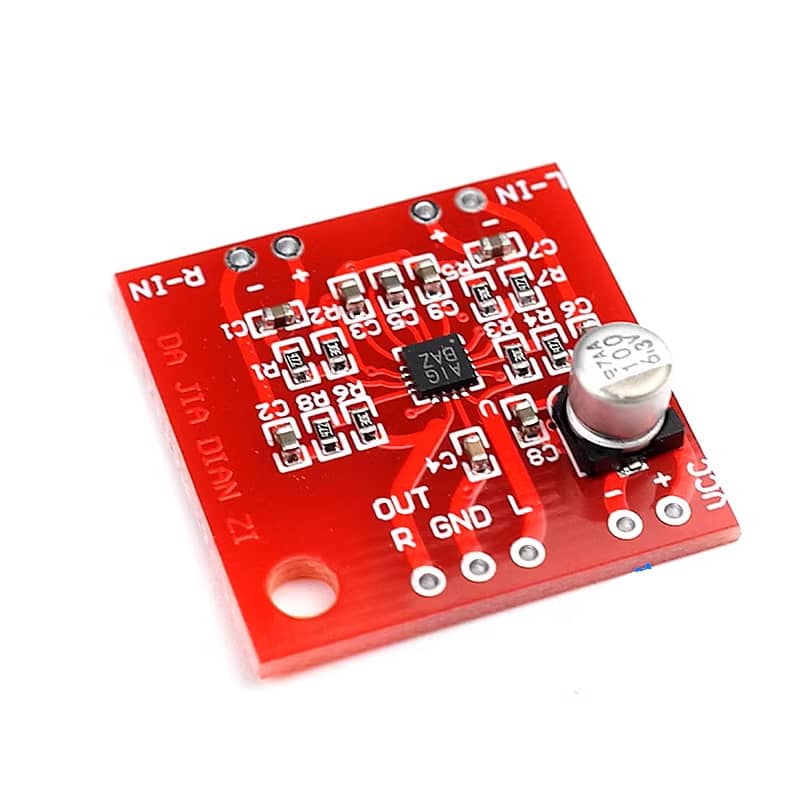

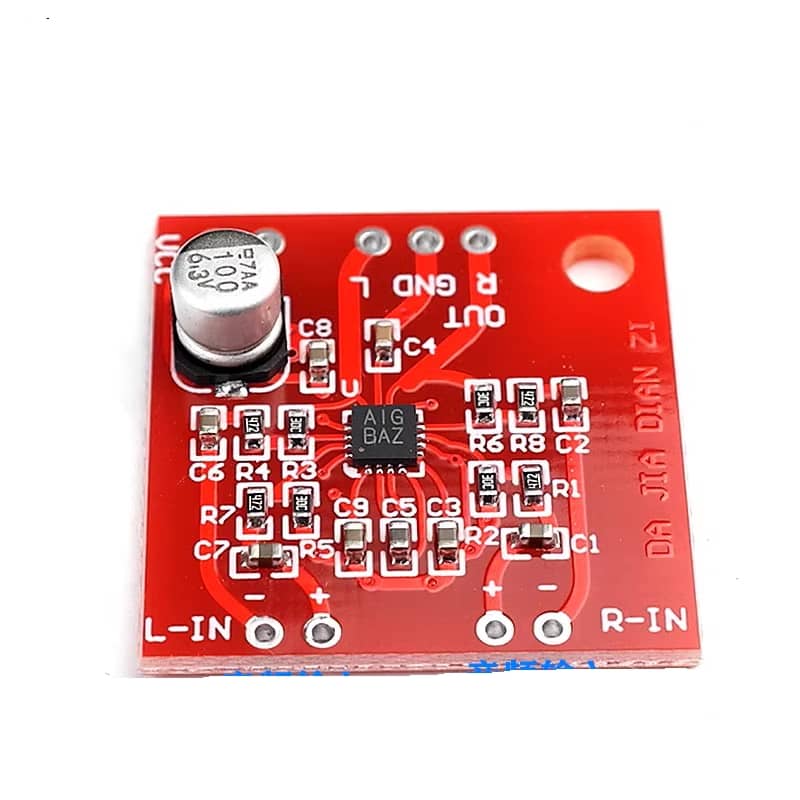

1x Módulo pré amplificador com MAX97220 serve para fones de ouvido
