Manual kit montar relógio digital com LED rotativo. Desperte seu lado criativo e monte seu próprio relógio digital com LED rotativo! Tenha um objeto único e funcional que vai chamar a atenção de todos.
Manual dos seguintes produtos:
- https://tonieletronica.com/relogio-digital-rotativo-led-termometro-com-case/ SKU:497
- https://tonieletronica.com/kit-relogio-digital-rotativo-termometro-8051/ SKU: 199
Primeiro muito obrigado pela compra deste kit e boa sorte na montagem.
Lista de componentes para montagem do kit montar relógio digital com LED rotativo
Resistores
R1, R2, R3, R4, R5, R6, R7, R8 – 330R – Laranja, Laranja, Preto, Preto, Marrom – 8 unidades
R9, R10 – 10K – Marrom, Preto, Preto, Vermelho, Marrom – 2 unidades
GM – LDR – Fotoresistor 5516- 1 unidade
RM – NTC-MF52AT 10K – Termistor NTC 10K – 1 unidade
Capacitores
C3 – 100nF – 104 – Capacitor cerâmico – 1 unidade
C1, C2 – 10pF – 10 – Capacitor cerâmico – 2 unidades
Semicondutores
IC2 – STC15W408 – Microcontrolador – 1 unidade
IC1 – DS1302 – sop8 – Relógio de tempo real – RTC. – 1 unidade
Q1 – S8550 – Transistor PNP – 1 unidade
Led vermelho de 3mm – 15 unidades
Led azul de 3mm – 55 unidades
DS1 – 5643bs – Display de LED 7 segmentos de 4 dígitos na cor vermelha – 1 unidade
Beep – TMB-12A12 – Buzzer ativo -1 unidade
Conectores
USB – Conector de alimentação 5V – mini USB vertical – 1 unidade
-PWR+ – Conexão opcional para alimentação.
Diversos
Y1 – Cristal de 32.768 KHz – 1 unidade
S1, S2 – Chave de toque – 2 unidades
BT – Suporte para bateria – 1 unidade
Bateria CR1220 3V – 1 unidade
Soquete DIP40 para o STC15W408
Placa de circuito impresso
Atenção – A alimentação deve ser de 4 a 5V, não deve exceder 5V.
STC15W408AS
http://www.stcmicro.com/datasheet/STC15W408AS_Features.pdf

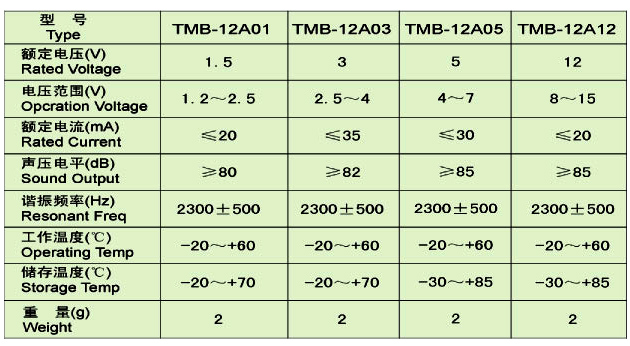

Buzzer TMB-12A12
http://www.electro-tech-online.com/customimages/2011/09/2006510150006213-1.jpg
DS1302
http://datasheets.maximintegrated.com/en/ds/DS1302.pdf
S8550
https://www.mouser.com/datasheet/2/149/SS8550-118608.pdf
Led
Display 5643bs
Montado o kit kit montar relógio digital com LED rotativo
Ao realizar a montagem solde todos os componentes iniciando pelos menores.
Aqui tem um vídeo da montagem deste kit montar relógio digital com LED rotativo
Resistores
São 2 valores de resistores de 10KOhms e de 330 Ohms. Está marcado na placa o valor de cada componente. Confira na lista de material o código de cor de cada resistor. Só atente para não confundir a posição de cada resistor.
Caso precise baixe um software para ajudar a calcular valores de resistores no link abaixo: http://www.te1.com.br/2010/03/download-resistor-color/
Capacitores
Só soldar na posição
Transistor
Oriente pela marcação na placa e chanfro no corpo do componente, para soldar o transistor.
Cristal
Não tem polaridade só soldar no local, deixe rente a placa.
Buzzer
Atenção a marcação de + no corpo do componente e indicação deste pino na placa. Após soldar remova a proteção da parte superior.
Circuito integrado
São polarizados, então atenção a marcação na placa antes de solda.
Para o microcontrolador deve ser soldado primeiro o soquete e depois será inserido o chip no soquete.
O DS1302 é do tipo SMD, para soldar componentes SMD, veja dicas abaixo.
LDR e Termistor
Só soldar na posição. Solde o NTC um pouco afastado da placa, para temperatura do circuito não interferir na medida da temperatura ambiente.
O LDR, pode ser soldado voltado para trás na placa (lado dos componentes) ou voltado para frente (lado dos display). Irá detectar a intensidade da iluminação.
Chave de toque
Só soldar na posição.
Conector USB
Só soldar na posição
Soquete da bateria
Atenção para polaridade da bateria, oriente pela imagem abaixo para soldar.
A bateria deve ficar com a parte marcando +, voltado para cima.
O CI DS1302 é do tipo SMD e exige atenção ao soldar. Se não tem experiência neste tipo de solda segue algumas dicas.
É sempre bom ter algumas ferramentas como ferro de solda de 30W, solda de boa qualidade e uma pinça.
Coloque a placa em superfície plana.
Solde em um dos pads do componente.
Em seguida com ajuda da pinça (ou outra ferramenta que possa deixar firme) posicione o componente na posição e faça a solda.
Com o componente fixo, solde do outro lado
Atenção para que o excesso de calor não danifique o componente, se necessário solde um pino e aguarde “esfriar” para soldar o outro.
Solda dos LEDs
Insira todos os LEDs na placa, não solde ainda, atenção para marcação de + na placa, neste ponto insira o pino mais longo do LED. Também veja o local dos LEDs vermelhos, tem um número na frente do rótulo na placa.
Atenção para o lado correto da placa para posicionar os LEDs
Coloque a placa em superfície plana, com os LEDs voltado para baixo. De modo que todos fiquem com a mesma altura.
Agora solde todos os LEDs e corte os excessos dos terminais
Display LCD
Atenção para polaridade ao soldar o display, oriente pelos “pontos” ao soldar o display.
Placa Montada
Esquema
Funcionamento:
Alimente o circuito utilizando uma fonte de 5V (pode ser por USB).
Antes de ligar a alimentação, certifique se que não excede os 5V
Atenção não exceda 5V
