Introdução ao programador SP200SE

Programação diretamente usando a interface USB para comunicação e fornecimento de energia, compacto, software e hardware bem elaborado.

Perfeito para trabalhar com os chips mais utilizados de memória e microcontroladores ATMEL / WINBOND / SST além da família MCS51 e memória serial ATMEL / MICROCHIP / ST 24,93. Também apresenta, interface padrão ICSP.

Compre gravadoras em nossa loja

Instalação e uso

• 1º Passo: Instale o driver USB (CH341SER.EXE na pasta driver) e o software de controle (WLPRO_V220_SETUP.exe), não conecte o cabo USB ainda);

• 2º Passo: Quando o software e o driver estiverem instalados, conecte o cabo USB ao computador o Windows irá  instalar automaticamente a gravadora.

• Configure a porta COM relativa ao Gravador, o software só irá aceitar portas com valores até 9, então vá no Gerenciador de Dispositivos do Windows
• No Windows: Painel de Controle\Todos os Itens do Painel de Controle\Sistema\Gerenciador de Dispositivos
• Um atalho é Winkey + Pause Break

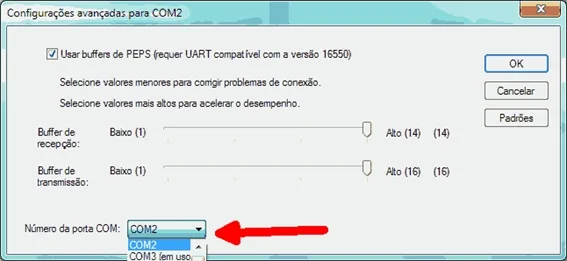

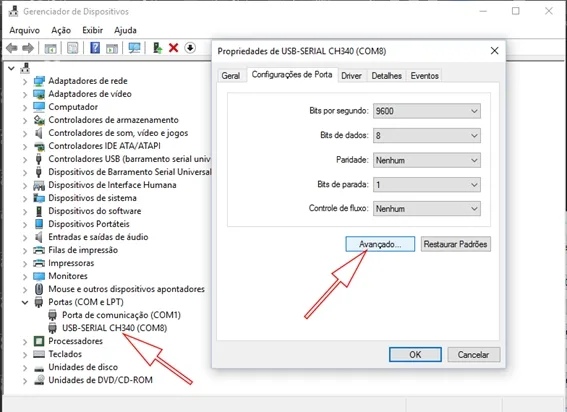

• No gerenciador de dispositivos vá para Portas (Com e LPT) e se instalou os drivers corretamente deverá ver a porta USB-SERIAL 340, se estiver com uma porta acima de 5, vamos alterar para 2 por exemplo, clique com o botão auxiliar em cima e depois em clique em Propriedades, na janela que abrir vá em configurações de porta e depois em avançado e selecione uma porta para utilizar, mesmo se ela estiver em uso, vamos reservá-la para nosso gravador (como a grande quantidade de dispositivos USB que conectamos, os primeiros números sempre estarão ocupados)
• Só lembrado que o dispositivo só vai aparecer quando o gravador está conectado!

• Depois de configurado para uma porta serial com valor menor que 9, pode ser necessário reiniciar o computador.
• O terceiro passo: depois de reiniciar o computador, execute o software SP200SE, o software procura automaticamente o hardware conectado.
• Deve aparecer a gravadora como “online mode”, caso não detecte tente mudar no menu Hardware.
• Caso esteja em chinês só clicar em Language no canto superior direito e mudar para English.

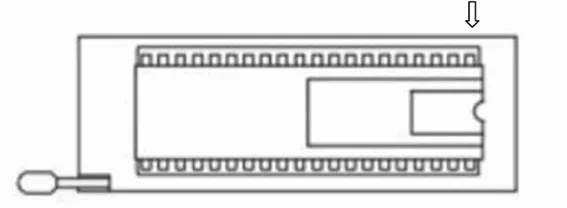

Pode ser utilizado para gravar chips de 8, 20 e 40 pinos. Abaixo temos a imagem de como os componentes devem ser posicionados. A seta indica o pino 1, na placa está marcado com um triângulo.

Exemplo de uso, gravando um microcontrolador AT89C2051

• Coloque o chip AT89C2051 no soquete ZIF. Levante a alavanca coloque o chip como mostrado na imagem abaixo (Botão info no software) e depois abaixe a alavanca.

• No software, clique no botão “Device“, selecione por exemplo AT89C2051 (Não escolha um modelo errado);
• No software, clique no botão “Load” na caixa de diálogo “load file” para encontrar o arquivo .hex que você deseja programar.
• Clique em “auto” e o software irá apagar o chip, verificar e programar.
• Também pode ir em “Program”, a caixa de diálogo “programming” aparece.
• Pronto seu chip está gravado.

Se você precisar criptografar os dados gravados no microcontrolador, clique no botão “Config”, pop-up caixa de opções de configuração da criptografia de dispositivo para um AT89C2051 geralmente selecionarmos o “Modo 3”.

Gravando uma memória Serial
A operação de programação e funcionamento do software é bem parecido com o trabalho realizado com o AT89C2051. Antes de gravar utilize o botão “Blank” pois pode acontecer um erro.
Memória Series 24C não pode ser apagada, se você deseja esvaziar o chip da série 24, clique em “Edit” na janela que abrir clique em FILL e em seguida Constant Bit “FF”. Clique no botão de programação” Program”, os dados dentro do chip é apagado.

Copiar dados de chip de série 24c
Selecione os modelos de fichas correspondentes no software, colocar um chip, clique no botão “Read“, e, em seguida clique em “Salve” dados do chip podem ser salvos no disco rígido do seu computador.



Programação In Circuit ICSP
Você só precisa conectar um cabo Flat de 10 Pinos do chip utilizado na gravação (Mosi, SCK, RESET, MISO, VCC, GND, consulte o datasheet do microcontrolador para maiores informações)



 Exemplo de conexão do chip AT89S52 :

• Mosi P1.5 (Pino 6)
• SCK P1.7 (Pino 8)
• Reset (Pino 9)
• MISO  P1.6 (Pino 7)
• VCC (Pino 40)
• GND (Pino 20)

Alguns dispositivos devem ser gravados por ICSP como ATtiny26, nesse caso consulte o datasheet para informações dos pinos do chip a ser programado e em seguida pode ser colocado em uma protoboard para realizar a programação. Porém a grande maioria será gravado no conector ZIF e ICSP será utilizado apenas para programar o dispositivo no circuito.

Para programar dispositivos SMD e em outros encapsulamentos, será necessário adaptador.

Para gravar a Eprom de dispositivos como Atmega8, deve ir em configurações

Para mais informações sobre Microcontroladores visite: https://www.te1.com.br/categoria/download/microcontrolador/

Download software driver atualizado



Mirror



Compre gravadoras em nossa loja



Na lista alguns dispositivos só podem ser gravados via ICSP (@ISP) e os do tipo SMD requerem adaptador @TQFP44, @SOIC8, @TQFP44, @PLCC44. Os demais podem ser gravados no conector ZIF.

Lista de dispositivos suportados

Modelo do programador SP200S (enhanced version)

Dispositivos suportados 336

 ATMEL [MCU / MPU]

AT89LS51 AT89LS51 @PLCC44 AT89LS51 @TQFP44 AT89LS52
AT89LS52 @PLCC44 AT89LS52 @TQFP44 AT89LS53 AT89LS53 @PLCC44
AT89LS53 @TQFP44 AT89LS8252 AT89LS8252 @PLCC44 AT89C51
AT89C51 @PLCC44 AT89C51 @TQFP44 AT89C52 AT89C52 @PLCC44
AT89C52 @TQFP44 AT89 C51-5 AT89C51-5 @PLCC44 AT89C51-5 @TQFP44
AT89C52-5 AT89C52-5 @PLCC44 AT89C52-5 @TQFP44 AT89S52
AT89S52 @PLCC44 AT89S52 @TQFP44 AT89S53 AT89S53 @PLCC44
AT89S8252 AT89S8252 @PLCC44 AT89C1051 AT89C1051 @SOIC20
AT89C1051U AT89C1051U @SOIC20 AT89C2051 AT89C2051 @SOIC20
AT89C4051 AT89C4051 @SOIC20 ATmega8515 @ISP ATmega8515L @ISP
ATmega88 @ISP ATmega48 @ISP ATmega168 @ISP ATmega16 @ISP
ATmega16L @ISP ATmega8 @ISP ATmega8L @ISP ATmega8535 @ISP
ATmega8535L @ISP ATtiny2313 @ISP ATtiny2313V @ISP ATtiny26 @ISP
ATtiny26L @ISP AT89S51 AT89S51 @PLCC44 AT89S51 @TQFP44
AT89S51 @ISP AT89S52 @ISP AT89LS52 @ISP AT89LS51 @ISP

 ATMEL [serial EEPROM]
AT93C46 AT93C46 @SOIC8 AT93C57 AT93C57 @SOIC8
AT93C56 AT93C56 @SOIC8 AT93C66 AT93C66 @SOIC8
AT93C46A AT93C46A @SOIC8 AT93C46C AT93C46C @SOIC8
AT24C01 AT24C01 @SOIC8 AT24C02 AT24C02 @SOIC8
AT24C04 AT24C04 @SOIC8 AT24C08 AT24C08 @SOIC8
AT24C16 AT24C16 @SOIC8 AT24C164 AT24C164 @SOIC8
AT24C32 AT24C32 @SOIC8 AT24C64 AT24C64 @SOIC8
AT24C128 AT24C128 @SOIC8 AT24C256 AT24C256 @SOIC8

 MICROCHIP [Serial EEPROM]

93AA46 93AA46 @SOIC8 93AA56 93AA56 @SOIC8
93AA66 93AA66 @SOIC8 93AA46A 93AA46A @SOIC8
93AA46B 93AA46B @SOIC8 93AA46C 93AA46C @SOIC8
93LC46A 93LC46A @SOIC8 93LC46B 93LC46B @SOIC8
93LC46C 93LC46C @SOIC8 93C46A 93C46A @SOIC8
93C46B 93C46B @SOIC8 93C46C 93C46C @SOIC8
93AA56A 93AA56A @SOIC8 93AA56B 93AA56B @SOIC8
93AA56C 93AA56C @SOIC8 93LC56A 93LC56A @SOIC8
93LC56B 93LC56B @SOIC8 93LC56C 93LC56C @SOIC8
93C56A 93C56A @SOIC8 93C56B 93C56B @SOIC8
93C56C 93C56C @SOIC8 93AA66A 93AA66A @SOIC8
93AA66B 93AA66B @SOIC8 93AA66C 93AA66C @SOIC8
93LC66A 93LC66A @SOIC8 93LC66B 93LC66B @SOIC8
93LC66C 93LC66C @SOIC8 93C66A 93C66A @SOIC8
93C66B 93C66B @SOIC8 93C66C 93C66C @SOIC8
93AA76 93AA76 @SOIC8 93AA86 93AA86 @SOIC8
93C76 93C76 @SOIC8 93C86 93C86 @SOIC8
93LC76 93LC76 @SOIC8 93LC46 93LC46 @SOIC8
93LC56 93LC56 @SOIC8 93LC66 93LC66 @SOIC8
24AA00 24AA00 @SOIC8 24LC00 24LC00 @SOIC8
24C00 24C00 @SOIC8 24AA01 24AA01 @SOIC8
24LC01B 24LC01B @SOIC8 24AA014 24AA014 @SOIC8
24C01B 24C01B @SOIC8 24C01C 24C01C @SOIC8
24AA02 24AA02 @SOIC8 24LC02B 24LC02B @SOIC8
24AA024 24AA024 @SOIC8 24AA025 24AA025 @SOIC8
24C02B 24C02B @SOIC8 24C02C 24C02C @SOIC8
24C04A 24C04A @SOIC8 24AA04 24AA04 @SOIC8
24LC04B 24LC04B @SOIC8 24AA08 24AA08 @SOIC8
24C08B 24C08B @SOIC8 24AA08B 24AA08B @SOIC8
24LC08B 24LC08B @SOIC8 24C16B 24C16B @SOIC8
24AA16 24AA16 @SOIC8 24AA164 24AA164 @SOIC8
24AA174 24AA174 @SOIC8 24LC164 24LC164 @SOIC8
24LC174 24LC174 @SOIC8 24LC16B 24LC16B @SOIC8
24C32 24C32 @SOIC8 24AA32 24AA32 @SOIC8
24A32A 24AA32A @SOIC8 24LC32 24LC32 @SOIC8
24LC32A 24LC32A @SOIC8 24C32A 24C32A @SOIC8
24AA64 24AA64 @SOIC8 24LC64 24LC64 @SOIC8
24FC32 24FC32 @SOIC8 24FC65 24FC65 @SOIC8
24AA128 24AA128 @SOIC8 24LC128 24LC128 @SOIC8
24FC128 24FC128 @SOIC8 24AA256 24AA256 @SOIC8
24LC256 24LC256 @SOIC8 24FC256 24FC256 @SOIC8

SST [MCU / MPU]
SST89C54 SST89C54 @PLCC44 SST89C54 @TQFP44 SST89C58
SST89C58 @PLCC44 SS
