lm317 Kit Montar Fonte Regulador Lm317T Transistor 2n5551

R$ 26,50

+ Frete

Disponibilidade: 1 em estoque



Kit de eletrônica para montar fonte de alimentação de alta qualidade ajustável com LM317

Este kit é ideal para quem gosta de realizar montagens eletrônica e precisa de uma fonte de até 1,5A e com possibilidade de ajustar a tensão de alimentação ao realizar testes na bancada. Podendo variar de 1,25 a 30 Volts, só será necessário o transformador. Placa produzida por processo industrial garantindo alta qualidade do produto. Componentes de alta qualidade selecionados para este kit para melhor performance. Pode ser utilizada como fonte para testes em bancada, fonte para seus projetos ou protótipos, fonte ajustável para carro e diversas outras aplicações onde requeira uma tensão regulada de qualquer valor entre 1,25 a 30 volts.

  • Pode ser utilizada em projetos com Arduino, AVR, MSP430, PIC, 8051, pré-amplificadores, projetos com leds, montagens na protoboard e muito mais.
  • Imagem ilustrativa, a placa não vai montada. Não inclui os parafusos.
  • Características do kit de fonte de alimentação ajustável com LM317
  • Montagem dos componentes simples, ideal mesmo para iniciantes.
  • Com fusível resetável para proteção da saída contra curto-circuito
  • Conector de saída que facilita a ligação de fios, ideal para bancada de testes.
  • Já conta com diodos retificadores e Capacitor de 2200µF, somente requer um transformador.
  • Placa compacta
  • PCB fabricada por processo industrial utilizando placa de fibra de vidro FR4 para alta qualidade
  • Inclui dissipador de calor para o LM317
  • Chave para ligar e desligar a saída.
  • Ajuste da tensão por potenciômetro, inclui knob.
  • Ajuste preciso da tensão ao utilizar transistor 2n5551 + regulador LM317
  • Ajustável de 1,25 a 30 Volts
  • Pode utilizar transformador de 12 a 25 Volts ou fonte DC de 12 a 33 Volts.
  • A máxima tensão de saída será sempre 2 Volts, menor que a tensão de entrada
  • Pode ser utilizado como fonte ajustável no Carro.
  • Manual em PDF será enviado após a compra.

Dados técnicos do kit com LM317T

Tensão de alimentação: Transformador simples de 12 a 25 Volts ou fonte DC de 12 a 33 Volts / 2A!
Tensão na saída: Ajustável de 1,25 a 30 Volts*
Corrente máxima: 1,5A
Dimensões da Placa de 70 X 46 mm

* A máxima tensão de saída depende da máxima tensão do Transformador ou fonte.
Itens Inclusos.

1x kit para montar fonte ajustável com LM317

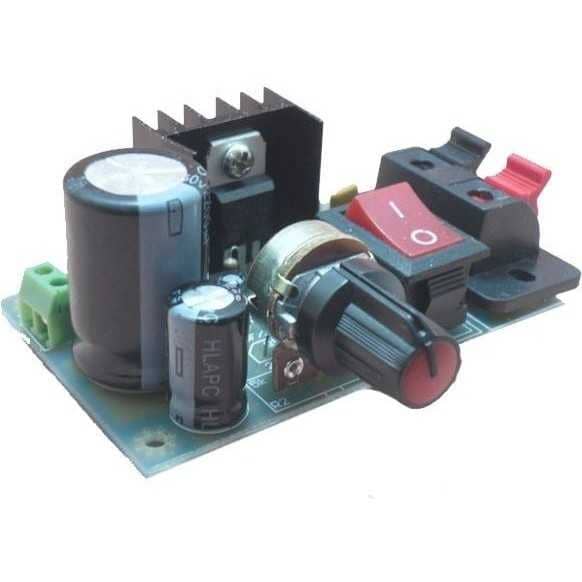

*A imagem da placa montada é apenas para referência.
*Por se tratar de kit para montagem requer conhecimento básico de como realizar uma montagem eletrônica, além de ter as ferramentas necessárias como o ferro de solda

Peso0,100 kg
Dimensões18 × 14 × 6 cm
