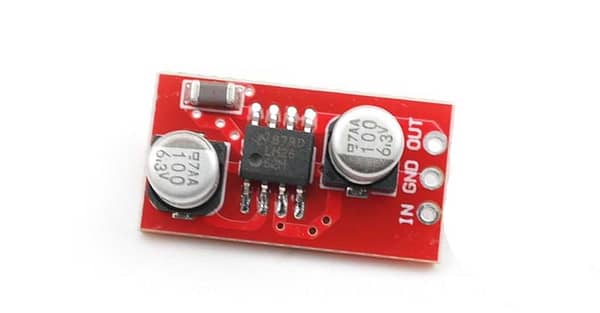

LM2662 gerador de tensão simétrica regulador de tensão

R$ 25,00

+ Frete

O LM2662/LM2663 usa dois capacitores de baixo custo para fornecer 200 mA de corrente de saída sem o custo, tamanho e EMI relacionado a conversores baseados em indutores.

Disponibilidade: 2 em estoque

Simulação de frete

O conversor de tensão LM2662/LM2663 CMOS da bomba de carga inverte uma tensão positiva na faixa de 1,5 V a 5,5 V para a tensão negativa correspondente. O LM2662/LM2663 usa dois capacitores de baixo custo para fornecer 200 mA de corrente de saída sem o custo, tamanho e EMI relacionado a conversores baseados em indutores. Com uma corrente operacional de apenas 300 uA e eficiência operacional superior a 90% na maioria das cargas, a LM2662/LM2663 oferece desempenho ideal para sistemas alimentados por bateria. A LM2662/LM2663 também pode ser usada como um duplicador de tensão positiva.

A frequência do oscilador pode ser reduzida pela adição de um capacitor externo ao pino OSC. Também, o pino OSC pode ser usado para acionar a LM2662/LM2663 com um relógio externo. Para LM2662, um pino de controle de frequência (FC) seleciona a frequência do oscilador de 20 kHz ou 150 kHz. Para a LM2663, um pino de desligamento externo (SD) substitui o pino FC. O pino SD pode ser usado para desativar o dispositivo e reduzir a corrente quiescente para 10 uA. A frequência do oscilador para LM2663 é de 150 kHz.

Caraterísticas do conversor de tensão

  • Tensão de entrada: DC 1,5v-5,5v
  • Tensão de saída: negativo 1,5-5,5 v (saída basicamente = entrada)
  • Tamanho da placa: 22 mm * 12 mm
  • Capacidade de corrente: 200mA

Incluso

1x LM2662 gerador de tensão simétrica regulador de tensão

Comprar lm2662 lm2662 gerador de tensão simétrica regulador de tensão

Download Datasheet em PDF LM2662

Peso 0,060 kg
Dimensões 16 × 12 × 4 cm
