Kit de eletrônica montar estrobo de led com CI Cd4017 e Ne555, Circuito de estrobo de leds (luz estroboscópica) utilizando circuito integrado 555 e 4017 mais leds. Com efeito interessante de iluminação.
O circuito é bastante simples e funciona baseado no circuito integrado NE555 como gerador de clock que controla a velocidade com que o estrobo irá funcionar. Os 2 transistores são ligados nas saídas Q0, Q2, Q4, Q6, Q7e Q8 do CI CD4017, essas saídas são isoladas entre si por diodos 1n4148 e depois conectadas a base dos transistores para gerar o efeito. A frequência de funcionamento pode ser ajustada pelo trimpot, caso prefira montar em um gabinete pode colocar um potenciômetro externo.

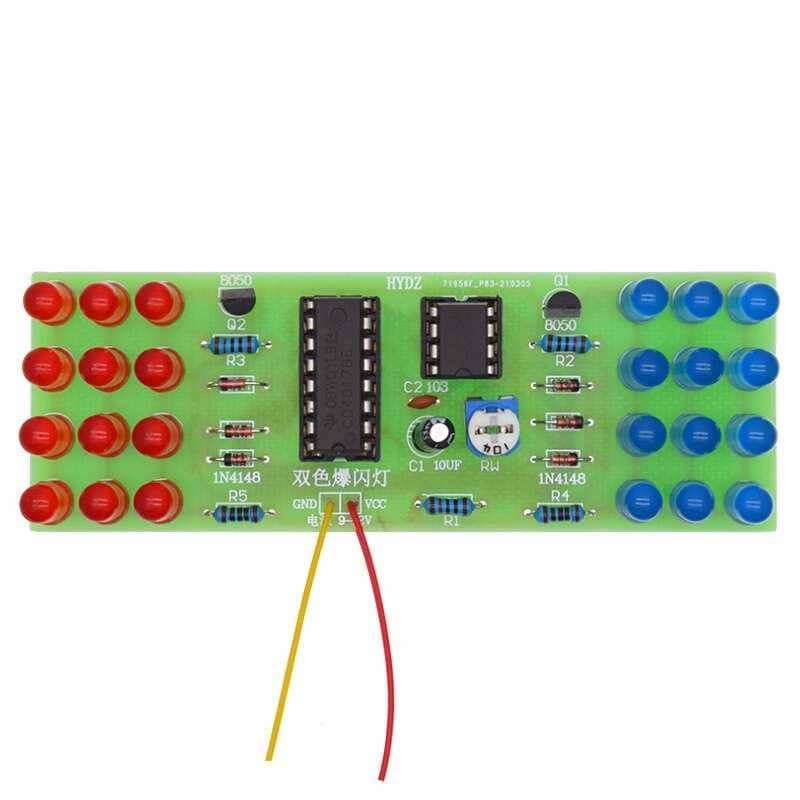

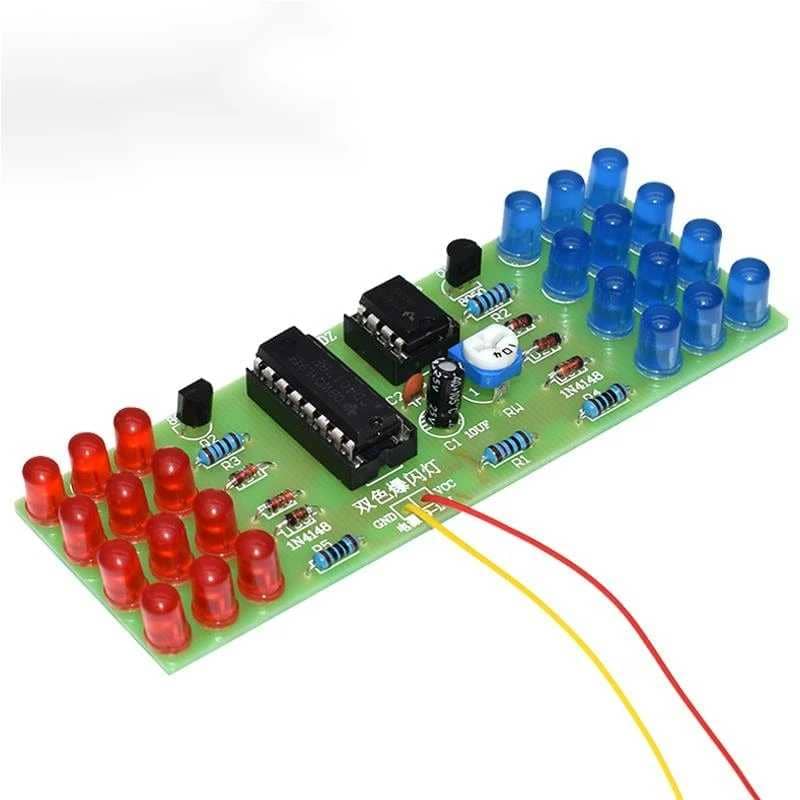

As placas de led são 2, utilizando 12 leds cada uma.
A fonte alimentação para o circuito deve ser de 12V DC e ao menos 500mA, contando que cada led consome em média 20mA.
Os leds piscaram alternadamente com velocidade controlada pelo trimpot.

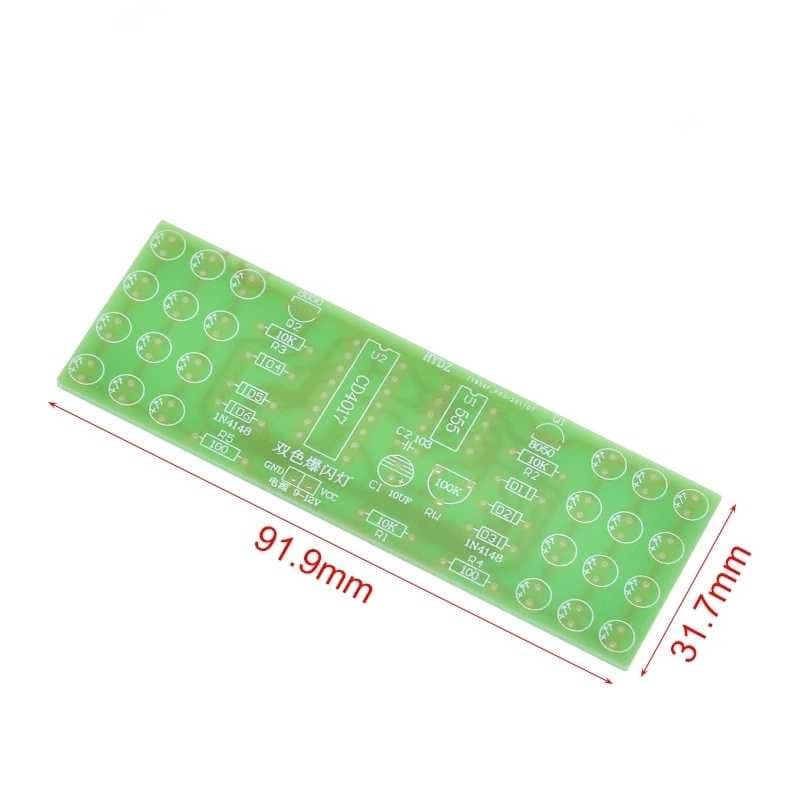

- Dimensões da placa: 9,2 * 3,2CM
- Leds azuis e vermelhos.
Itens inclusos

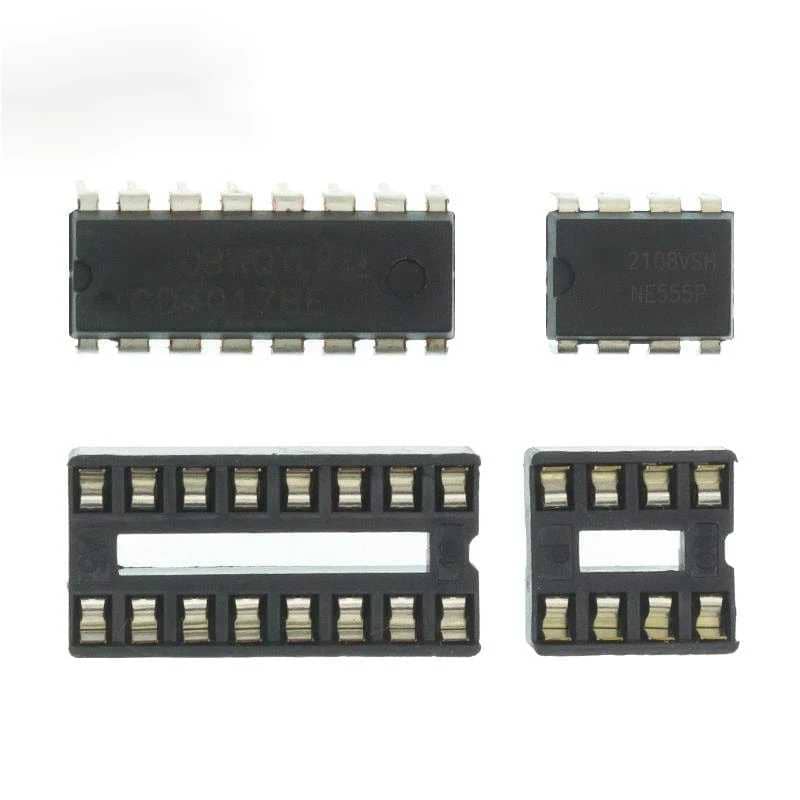

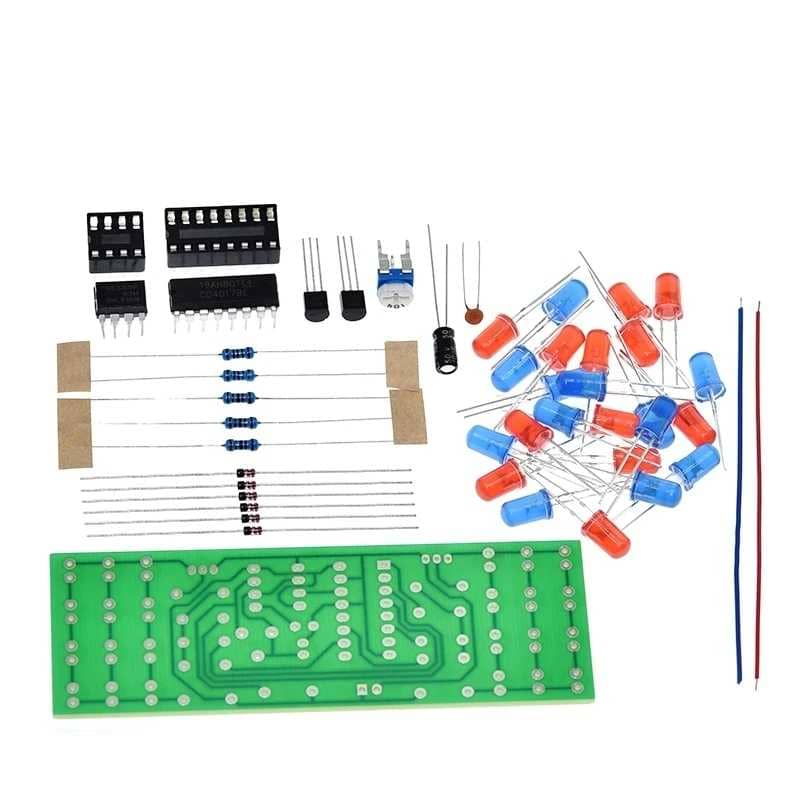

1x kit de eletrônica para montar estrobo de leds com CI 4017 e 555 (Inclui placa e componentes)
São 12 leds de cada cor!
Produto novo a pronta entrega!
