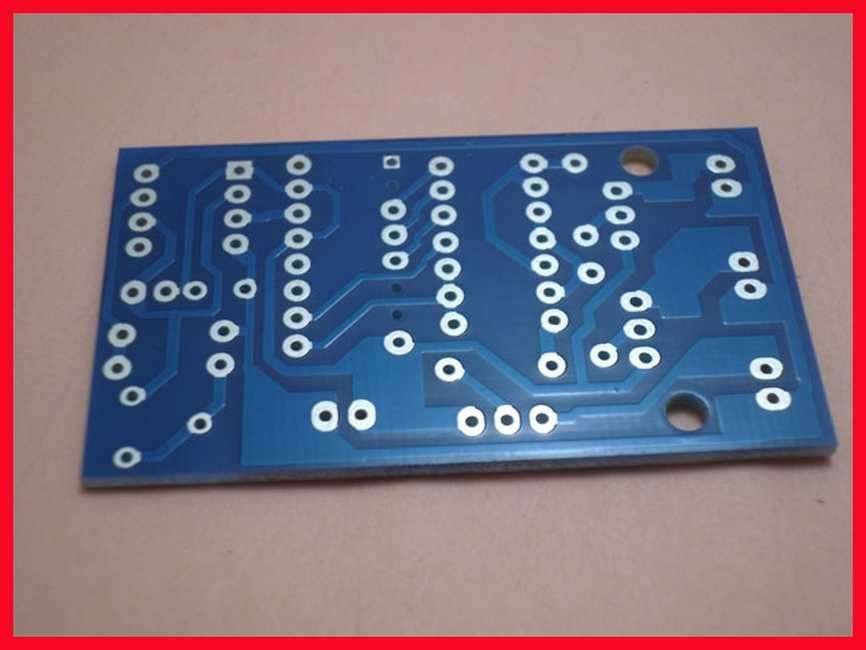

Placa lisa para montar estrobo de leds com ci Cd4017 e Ne555
Circuito de estrobo de leds (luz estroboscópica) utilizando circuito integrado 555 e 4017 mais leds. Com efeito, interessante de iluminação. O efeito é parecido com uma luz de carro de polícia.
O circuito é bastante simples e funciona baseado no 555 como gerador de clock que controla a velocidade com que o estrobo irá funcionar. Os 3 transistores são ligados de modo aleatório nas saídas Q0, Q2, Q4, Q6 e Q8 do CI CD4017, essas saídas são isoladas entre si por diodos 1n4148 e depois conectadas a base dos transistores para gerar o efeito. A frequência de funcionamento pode ser ajustada pelo trimpot, caso prefira montar em um gabinete pode colocar um potenciômetro externo.

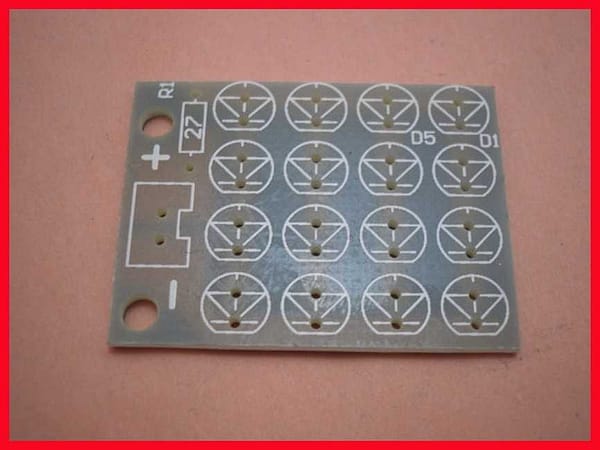

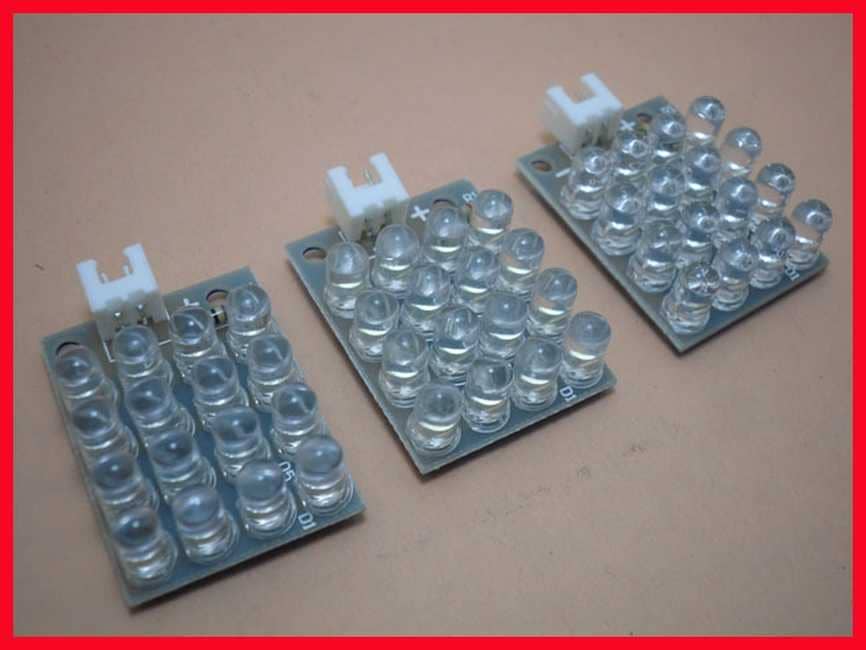

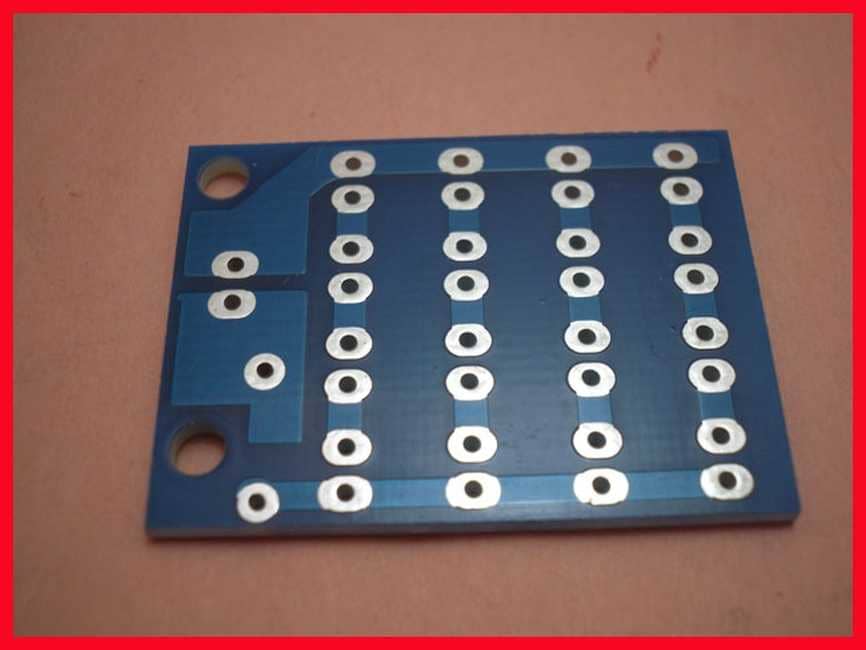

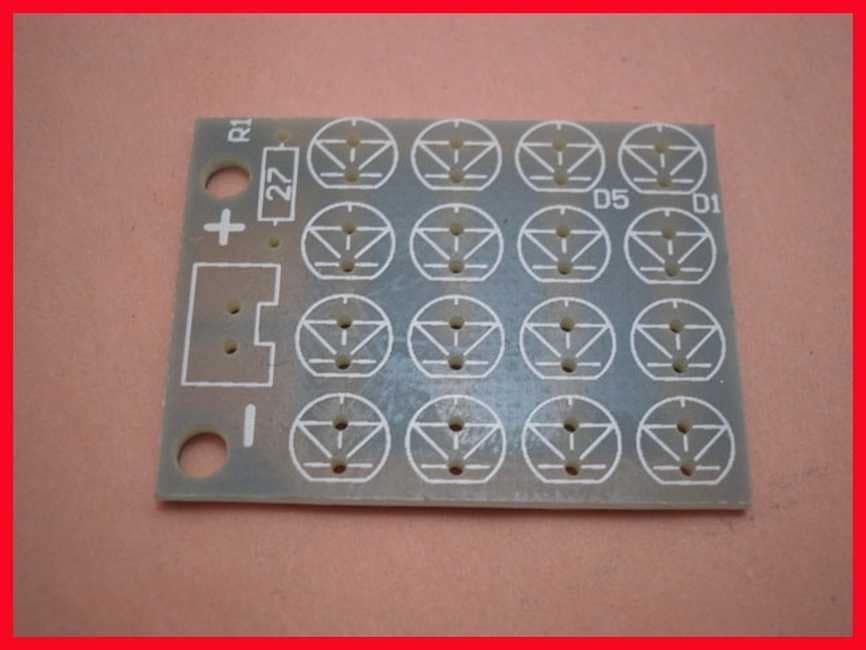

- As placas de led são 3, utilizando 16 leds cada uma e deve é ligado a placa de controle por cabos.
- A fonte alimentação para o circuito deve ser de 5 a 12V DC e ao menos 1A, contando que cada led consome em média 20mA.
- Os leds piscaram do seguinte modo, 2 vezes da esquerda, 2 vezes da direita e 1 vez, todos em simultâneo.
- Confira os outros produtos a Venda.
Itens inclusos

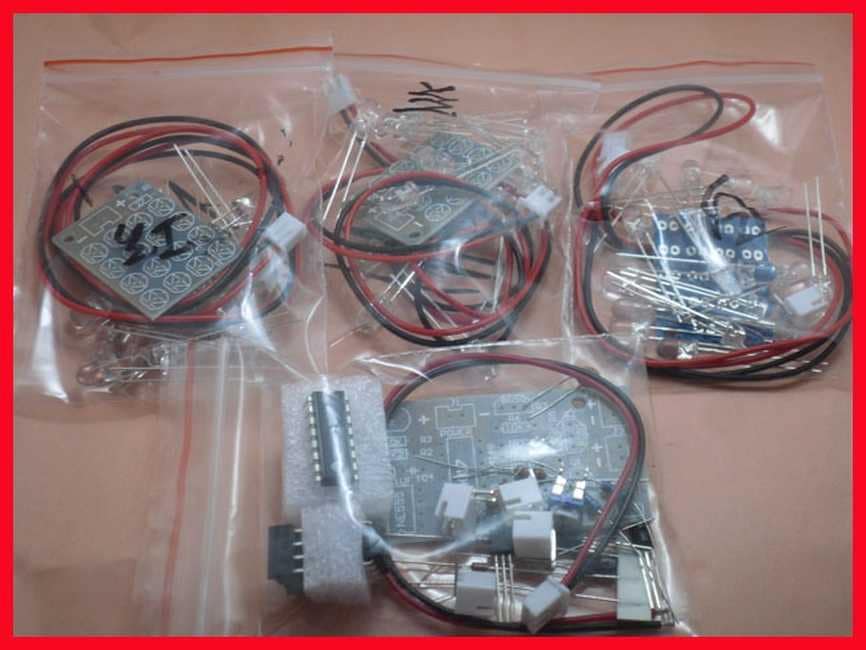

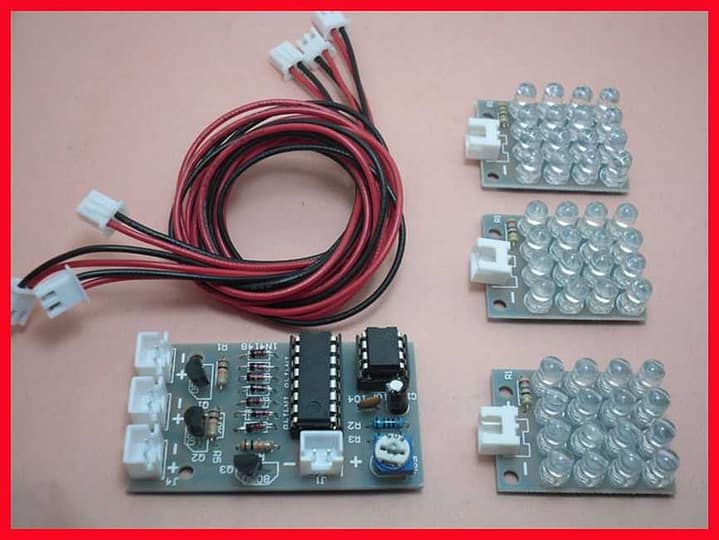

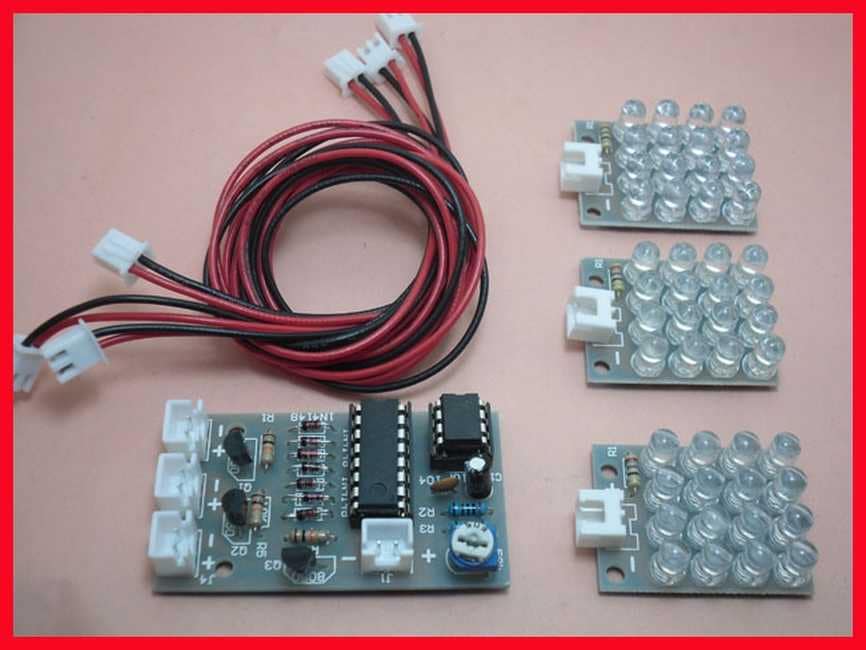

1x kit para montar estrobo de leds.
Produto novo a pronta entrega!
Por se tratar de montagem, requer habilidade para selecionar todos os componentes bem como utilizarem o ferro de solda e montar todos os componentes, há o risco de danos durante o processo de instalação, nós não somos responsáveis por erro na montagem de componentes. Obrigado por sua compreensão.
