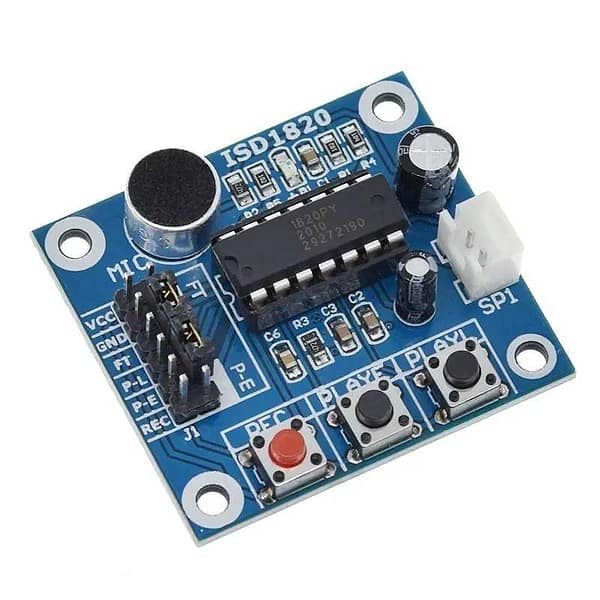

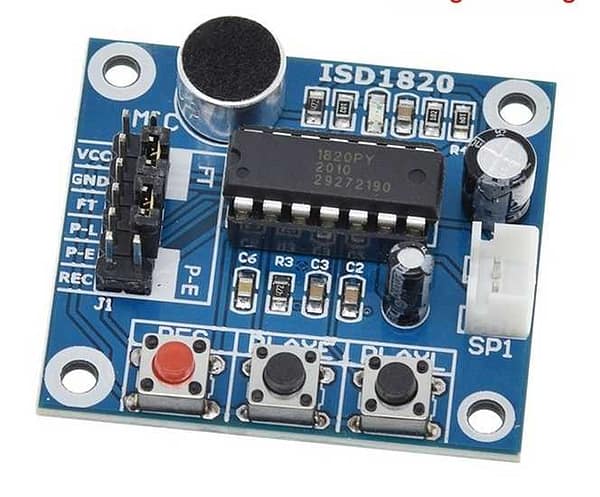

Placa montada módulo para gravar voz com circuito integrado ISD1820 ideal para PIC, a Arduino. Placa montada de módulo gravador de voz com baseado no CI ISD1820, gravação e reprodução de simples mensagem em um único chip.
As gravações são armazenadas em uma memória não volátil, não perde a gravação ao desligar a alimentação.
Com a memória Flash integrada os dados ficaram gravados por até 100 anos e permite gravar e regravar até 100.000 vezes.
Tempo de gravação fica entre 8 e 20 segundos. Conforme tabela abaixo.
- Placa montada com todos os componentes do módulo gravador de voz com chip ISD1820
- Tensão de funcionamento de 3 a 5V DC
- Com microfone para gravar diretamente.

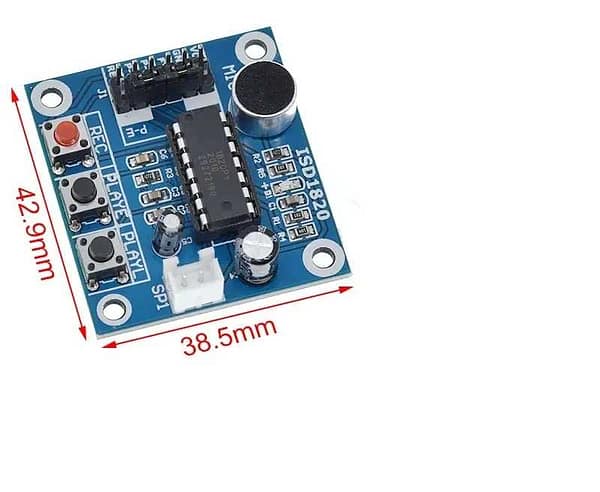

- Tamanho da placa 37 mm x 41 mm
- Pode ser utilizado com Arduino, Pic, ESP, robótica, alarmes, brinquedos, entre outras aplicações.
- Interface para controle de função externamente
- Jumpers para controlar a função do gravador.
Pode ser controlado por um microcontrolador externo, ou diretamente pelos botões da placa.
Funções o gravador
- REC: Ao pressionar esta tecla ansiará a gravação, pressione novamente e será finalizada.
- RLAYE: Ao pressionar esta tecla a gravação será reproduzida
- PLAYL: Esta tecla reproduz a gravação ao ser pressionada e para ao soltar.
- RPL: Controle de reprodução em loop (Repetidamente)
- FT: Quando ligado a voz será reproduzida diretamente no alto-falante
Via microcontrolador
Coloque o pino REC ao nível alto para executar a função;
Envie um pulso de nível alto e logo após retorne para o nível baixo no pino P-E (PLAYE) para reproduzir toda a mensagem gravada;
Coloque o pino P-L (PLAYL) ao nível alto pelo tempo que você deseja reproduzir a mensagem e volte para o nível baixo quando quiser interromper a execução
Itens Inclusos
1x Placa montada de gravador de voz com CI ISD1820
