Gerador De Sinal DDS função Onda senoidal quadrada triangulo

R$ 132,70

A vistaR$ 126,07no Pix Em até 12x de R$ 13,72 com juros Economize R$ 6,64 no Pix

Disponibilidade: Em estoque

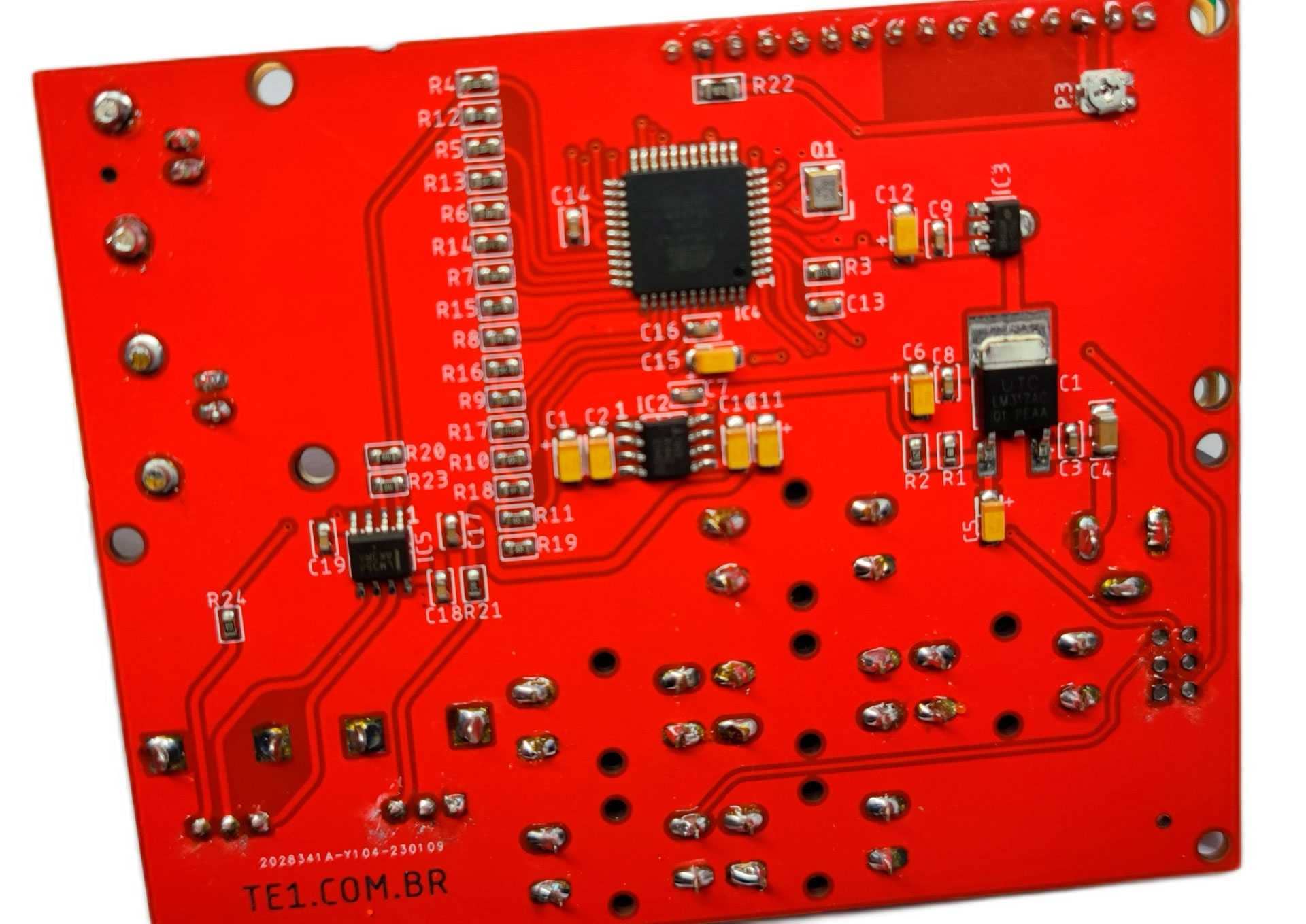

Placa montada de Gerador de sinal DDS Funções com microcontrolador Atmega16, Ondas Senoidal, Quadrada, Triangular, Dente de Serra, ECG, Ruído, dente de serra invertido.

Compartilhe:
SKU: 569 Categoria:
Pagamento seguro
  • Elo Icone
  • Bb Icone
  • Itau Icone
  • Pix Icone
  • Bolet Icone
  • Mercado Pago Icone
  • Pagseguro Icone


Descrição

Placa montada de Gerador de sinal DDS Funções com microcontrolador Atmega16, Ondas Senoidal, Quadrada, Triangular, Dente de Serra, ECG, Ruído, dente de serra invertido.

Características Técnicas:

  • Alta velocidade (HS) sinal de saída até 65.534Hz (Ondas Senoidal, Quadrada, Triangular, Dente de Serra e outras) ou 8 MHz na saída de alta velocidade (Onda Quadrada)
  • DDS com amplitude variável e offset.

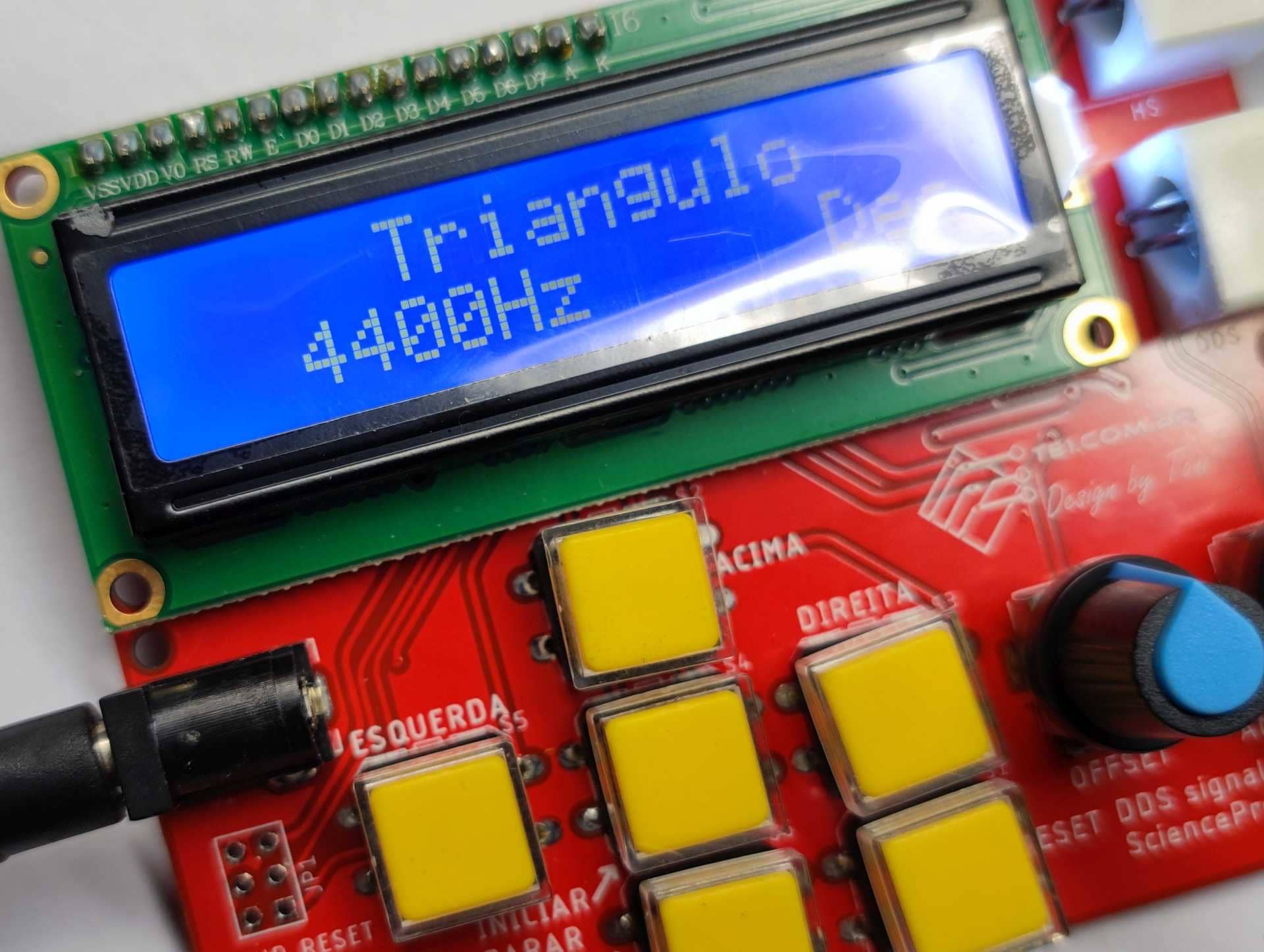

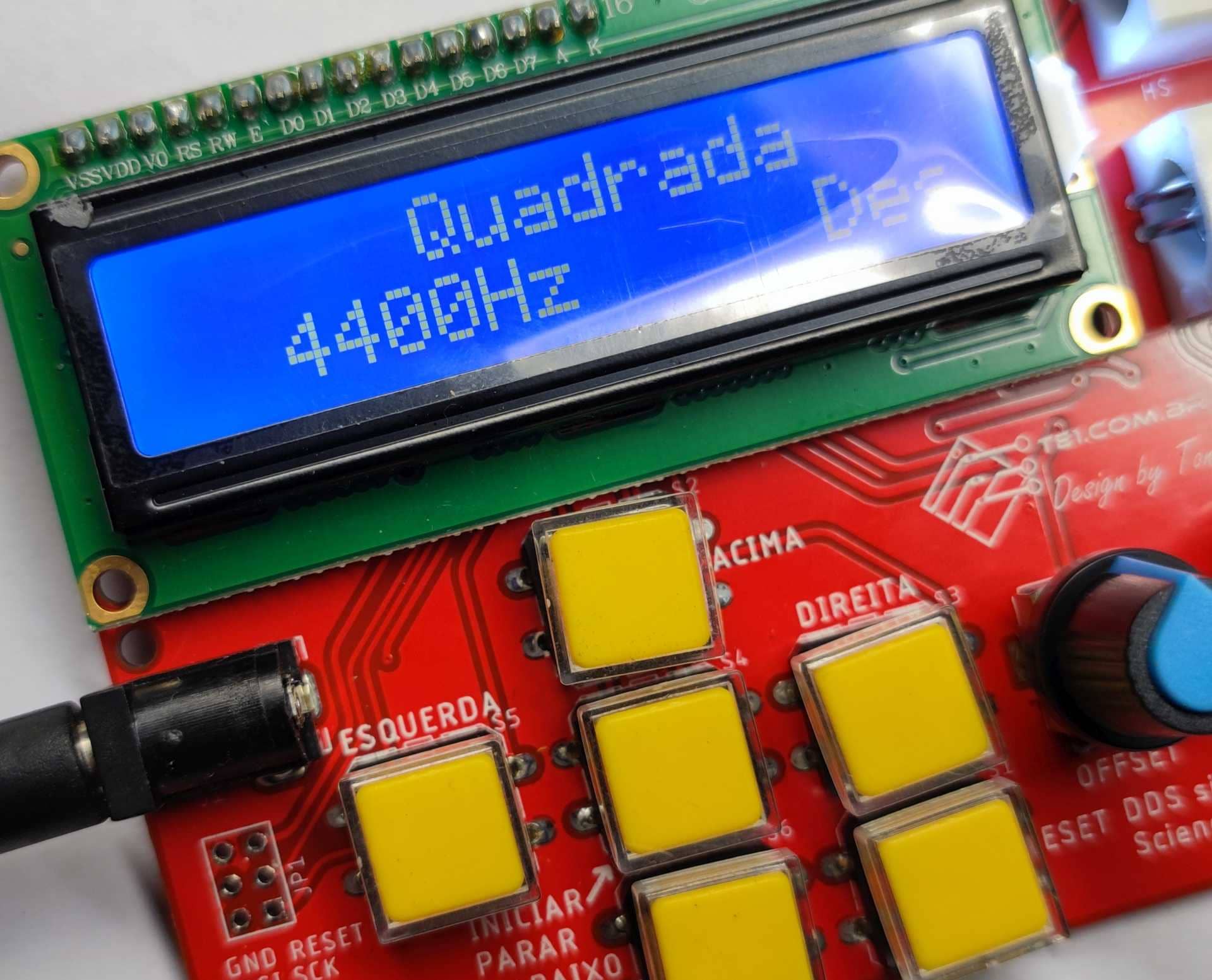

  • Sinais DDS: senoidal, quadrada, dente de serra, triângulo, ECG e ruído.

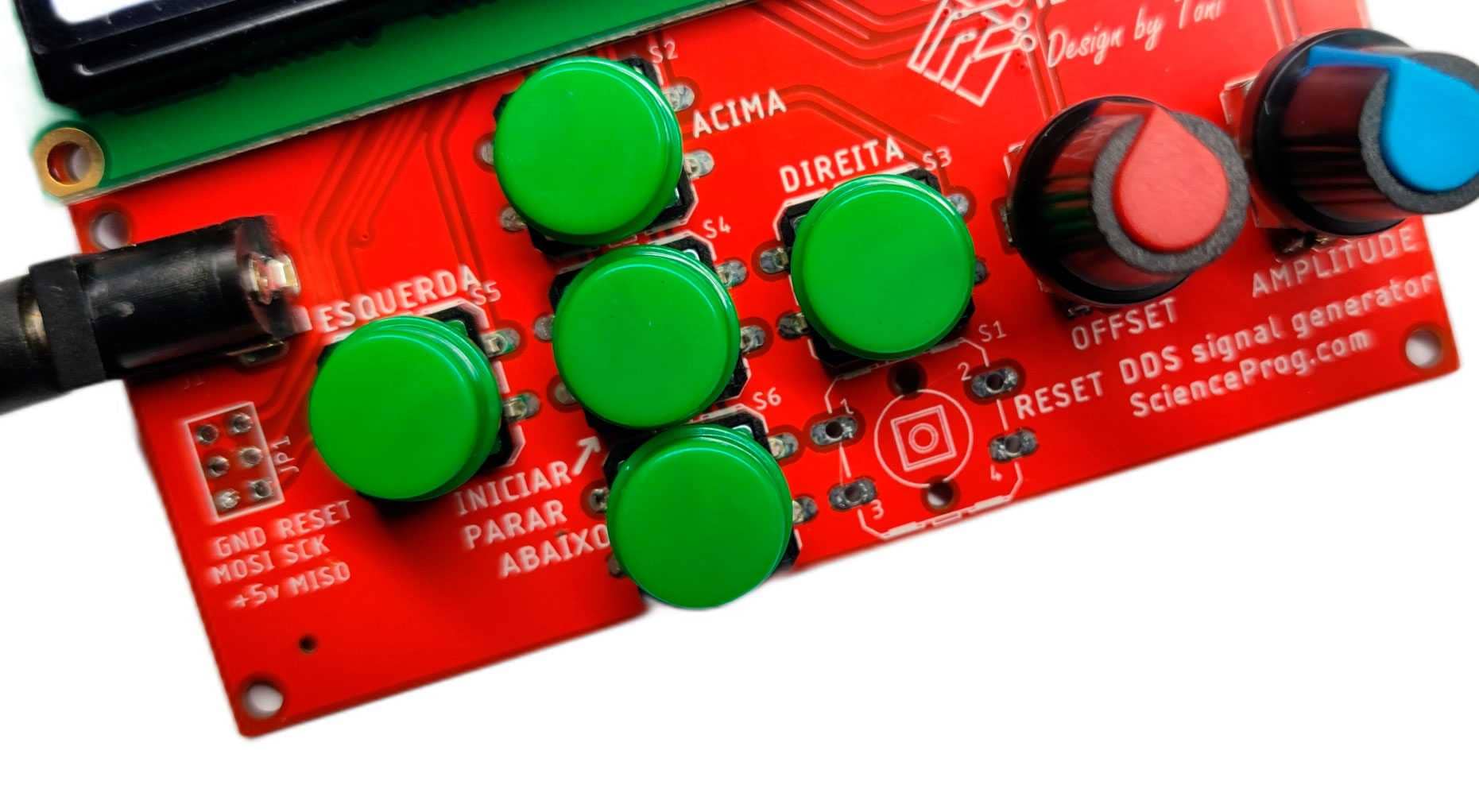

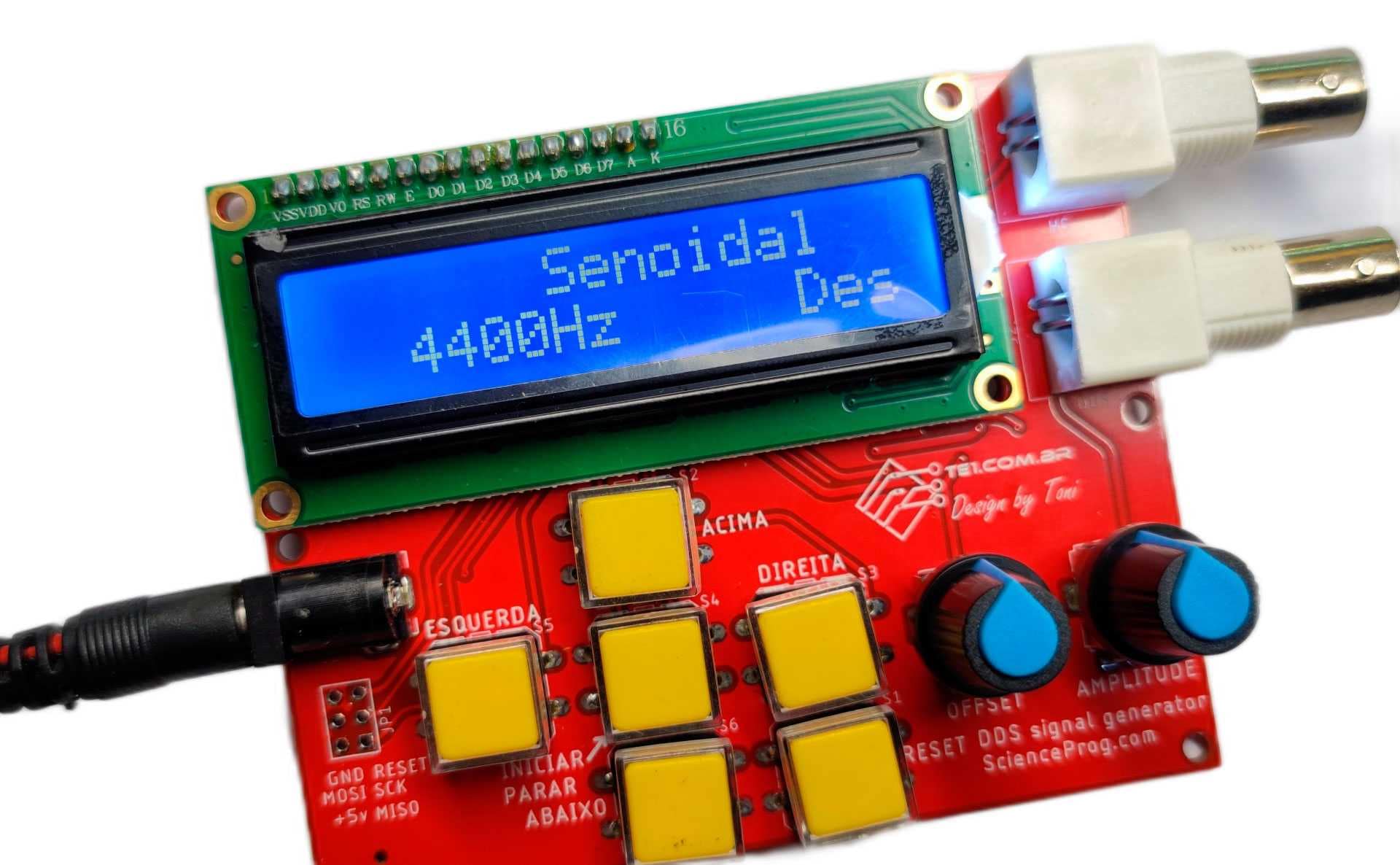

  • Display de LCD 2×16 — Menu intuitivo com 5 teclas.

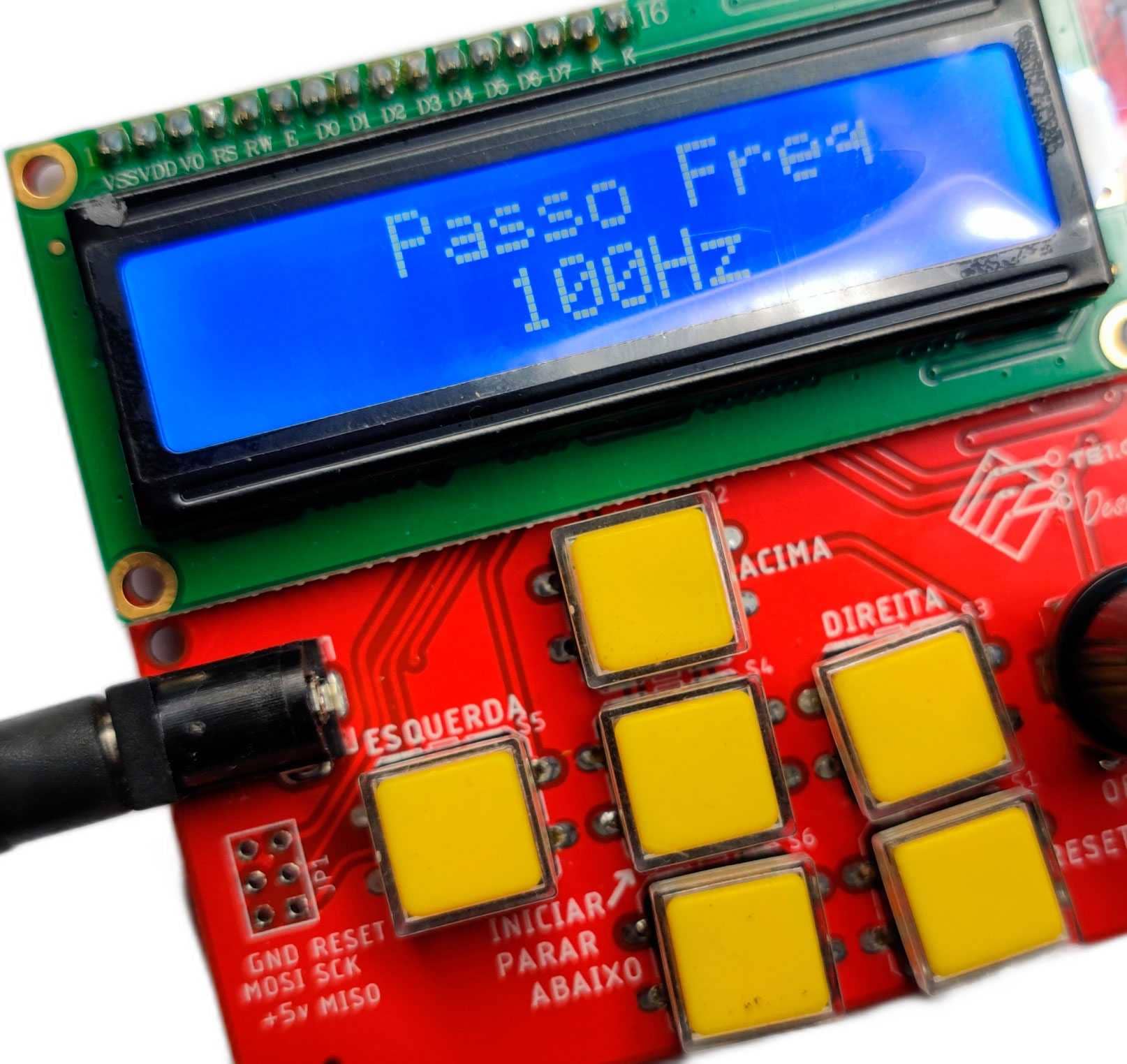

  • Passos de ajuste de frequência: 1, 10, 1.000 e 10.000 KHz.
  • Restaura a última configuração após a energização.
  • Tem duas saídas — um para sinal DDS e outra para a alta velocidade.
  • Fonte de alimentação com CI LM317, podendo utilizar fonte de maior tensão até 35V.

Especificações laca montada de Gerador de sinal DDS Funções com microcontrolador Atmega16, Ondas Senoidal, Quadrada, Triangular, Dente de Serra, ECG, Ruído, dente de serra invertido:

  • Material: Placa montada e pronta para funcionar
  • Fonte de Alimentação: 9V a 35V DC
  • Frequência sinal DDS: 1 a 65.534Hz

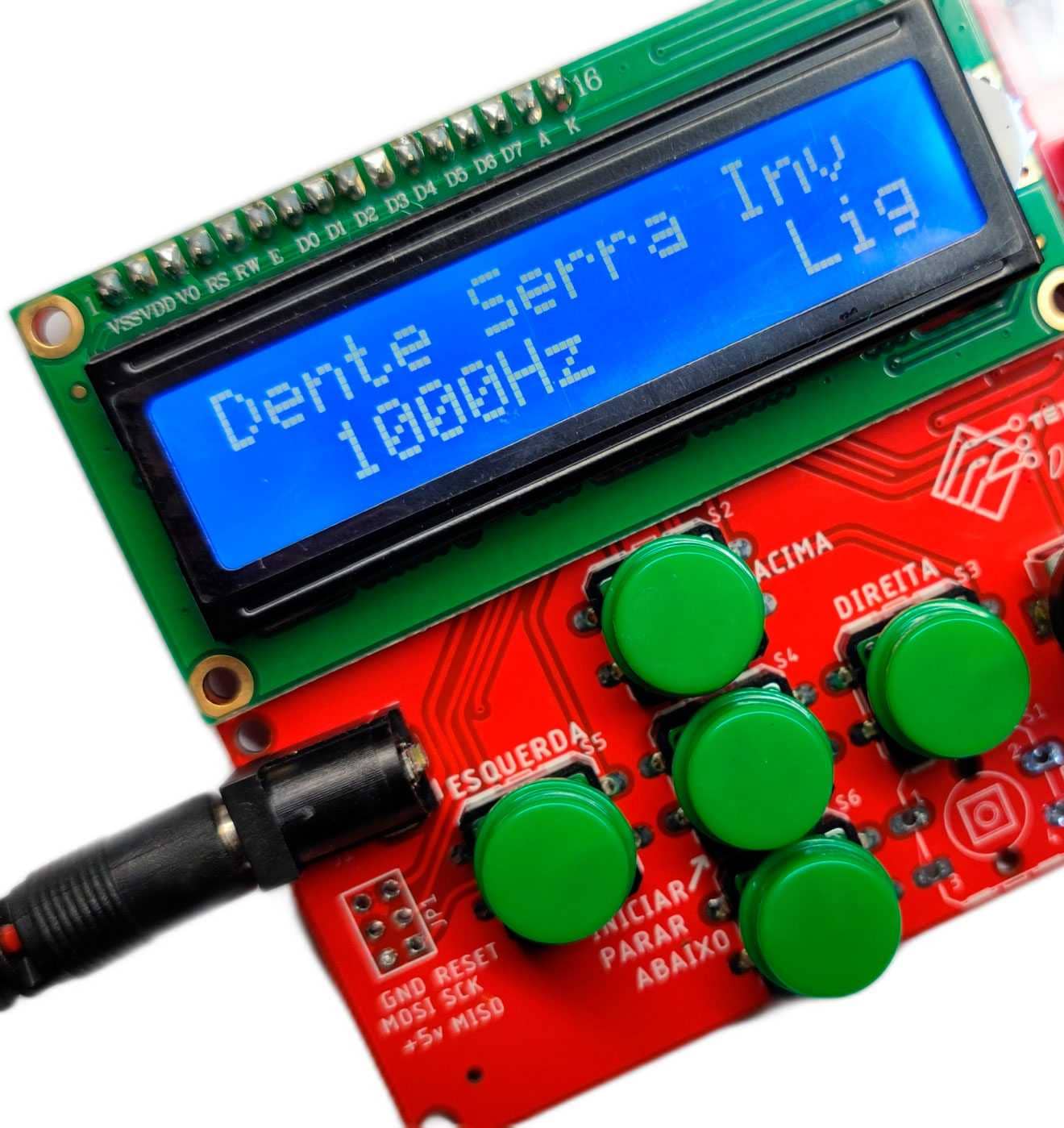

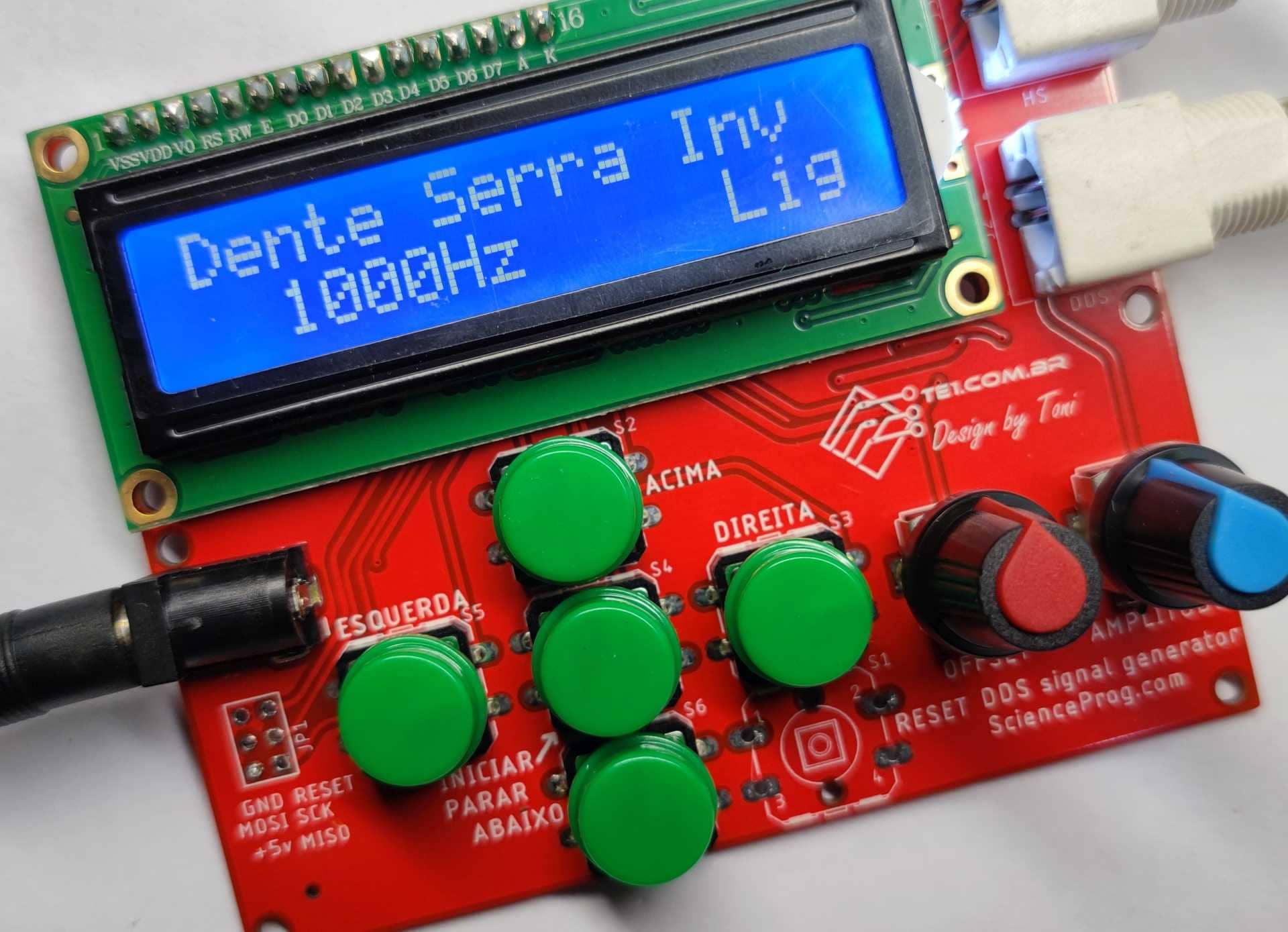

  • Formas de onda: Senoidal, Quadrada, Triangular, Dente de Serra, Dente de serra invertida, ECG, Ruído
  • Frequência do Sinal HS: 1, 2, 4, 8 MHz

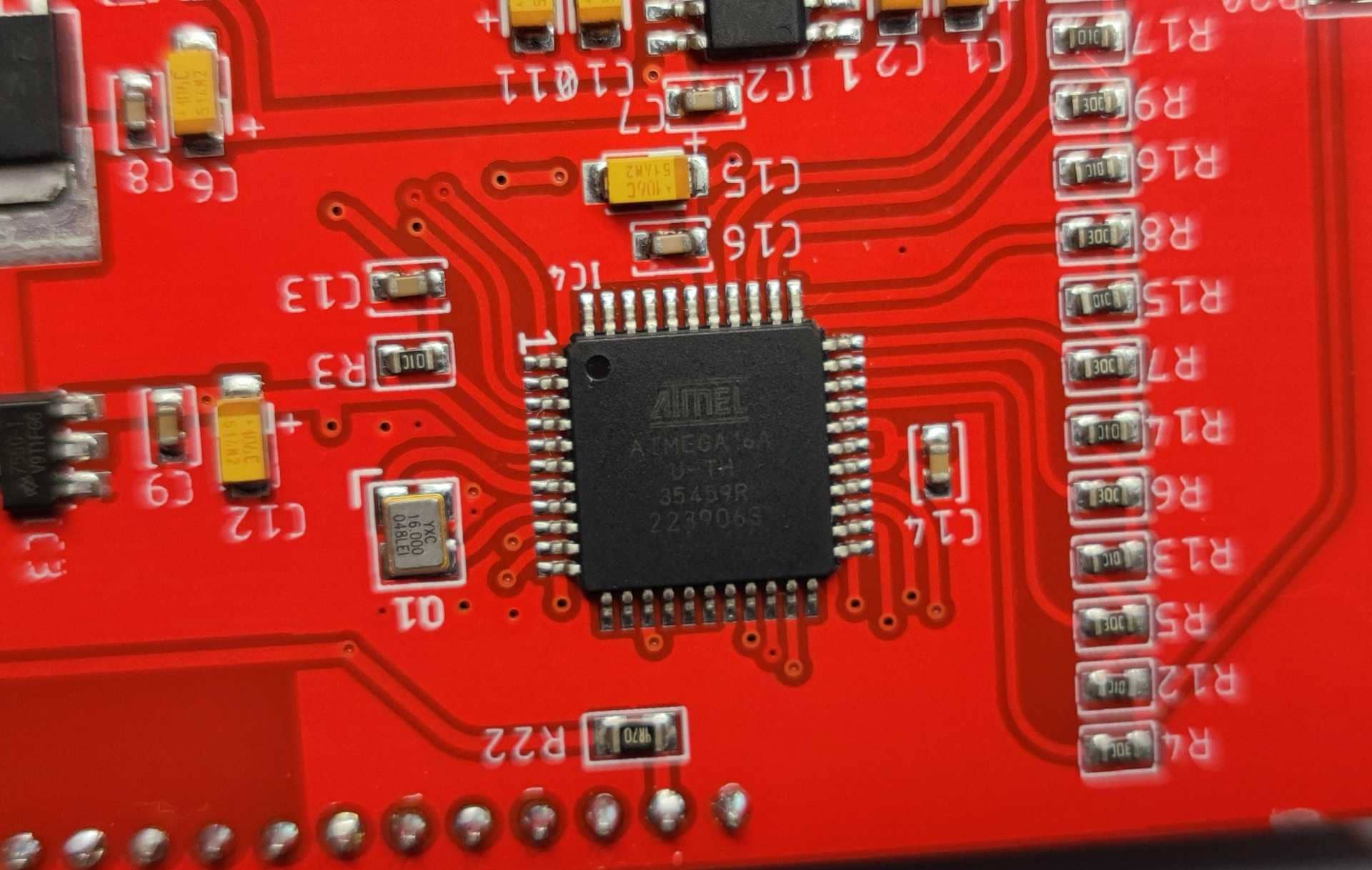

  • Microcontrolador utilizado: Atmega16A original já gravado com o firmware atualizado.
  • Ajuste: Offset e amplitude
  • Display: LCD 16 × 2 com backlight
  • Consumo: Cerca de 55mA com backlight

Itens inclusos

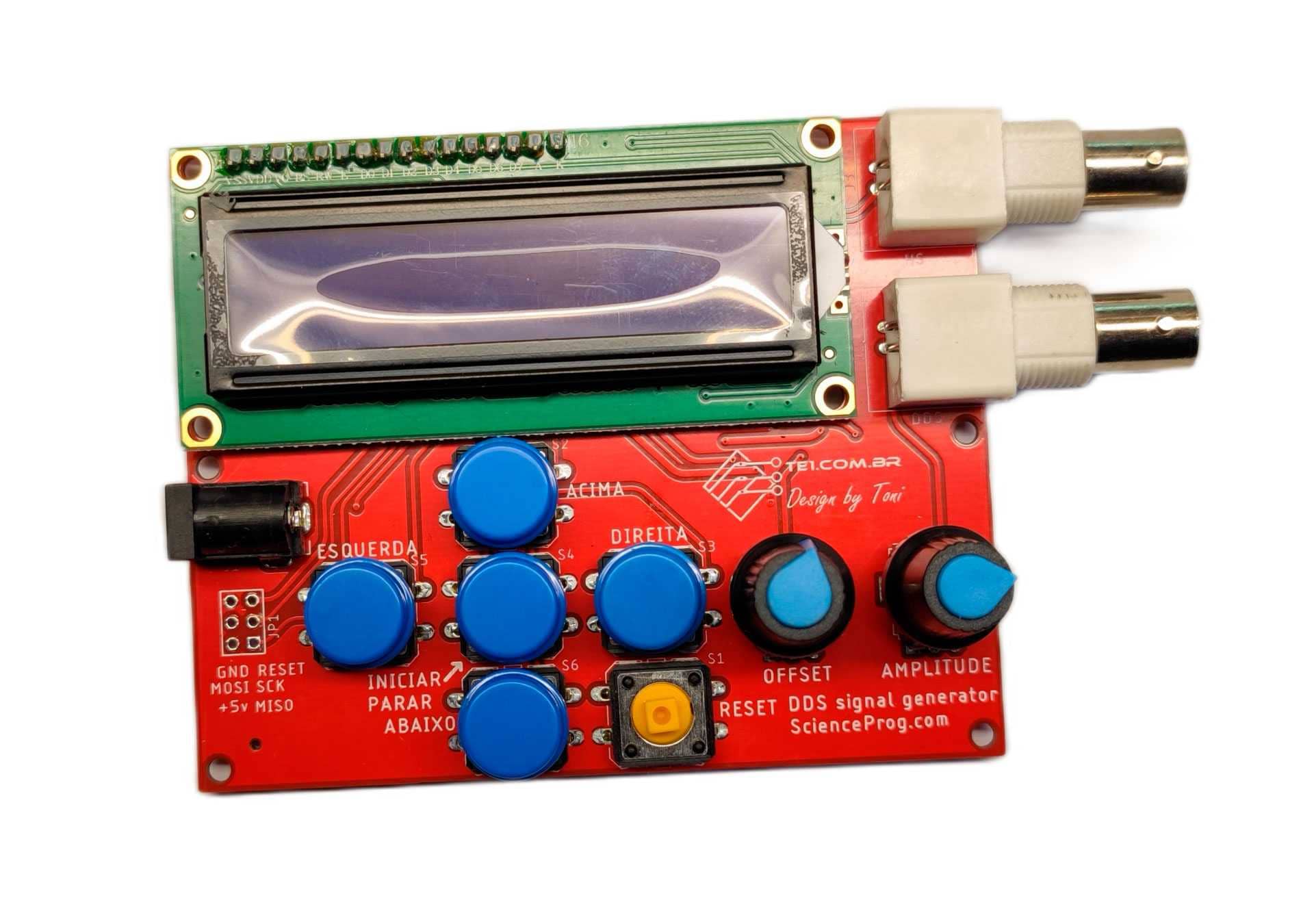

1X Placa montada gerador de função com Atmega16 e display LCD

Não acompanha a fonte de alimentação.
Os knob e botões das teclas irão na cor disponível como branco, azul, verde, etc.
O display pode ser na cor azul, verde ou outra cor.

Gerador de sinal dds função onda senoidal quadrada triangulo
Gerador de sinal dds função onda senoidal quadrada triangulo



Informação adicional

Peso 0,150 kg
Dimensões 16 × 12 × 4 cm
