Fonte Ajustável 8A Conversor Step Down Buck Volt digital

R$ 60,00

+ Frete

Conversor Step Down, módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes com voltímetro digital.

Simulação de frete

Conversor Step Down , Módulo de fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes com voltímetro digital.

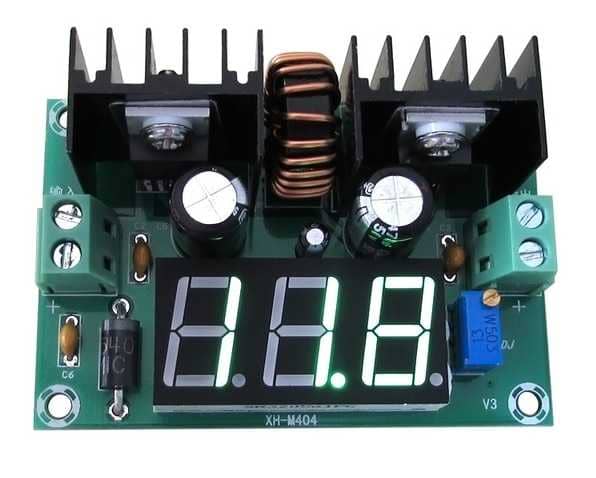

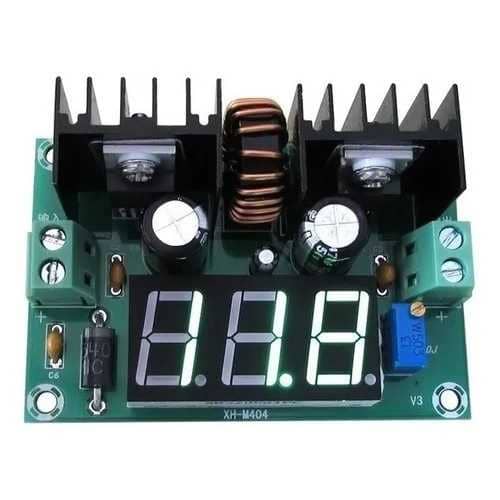

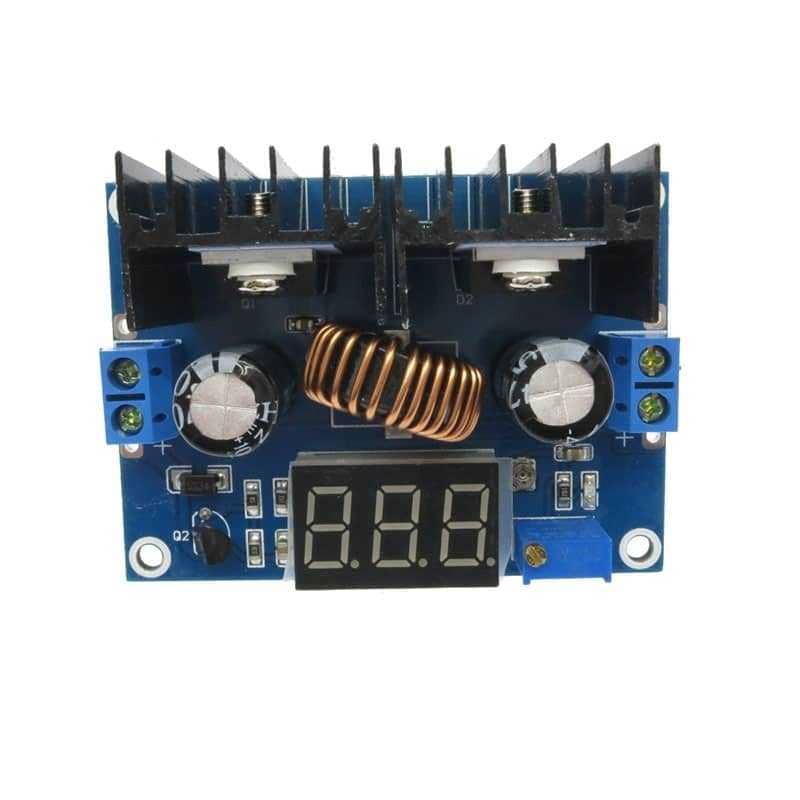

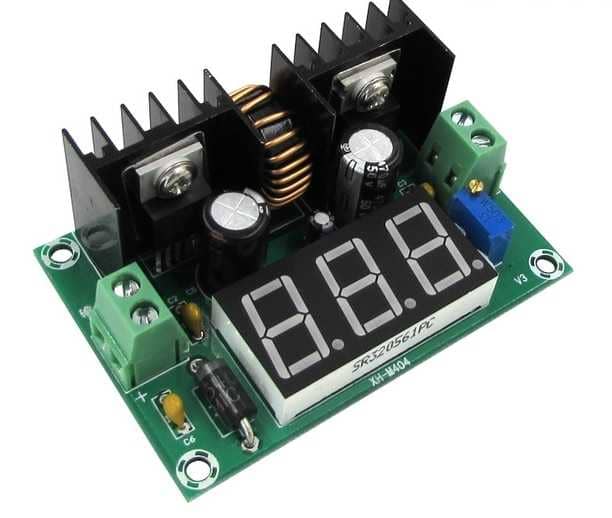

Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

O CI XL4016 é conversor DC-DC buck (step down) com frequência fixa em 180 KHz capaz de fornecer até 8A para carga com alta eficiência, baixo ripple e excelente regulação de linha e carga. Requer um mínimo de componentes externos, o regulador é de simples uso e inclui internamente compensação de frequência e oscilador de frequência fixa.
O circuito de controle PWM é capaz de ajustar a taxa de ciclo linearmente de 0 a 100%. Internamente apresenta uma proteção de sobre-corrente. A proteção de curtos funciona atuando na frequência reduzindo de 180KHz para 48KHz. Um bloco de compensação interno reduz a quantidade de componentes externos.

Conversor step down , módulo de fonte de alimentação ajustável step down dc-dc 1. 25 a 36v 8 amperes com voltímetro digital.
Conversor step down , módulo de fonte de alimentação ajustável step down dc-dc 1. 25 a 36v 8 amperes com voltímetro digital.

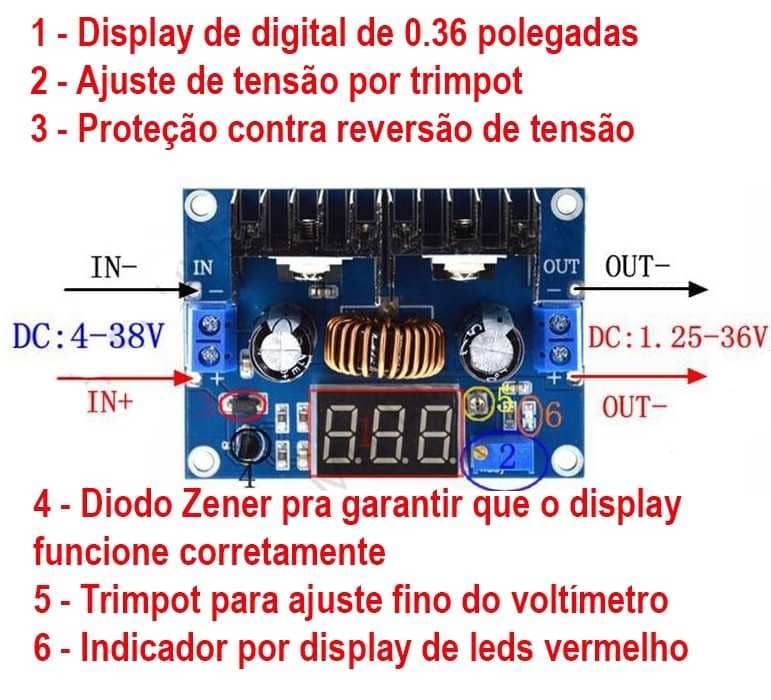

Características Fonte Ajustável 8A Conversor Step Down Buck Volt digital

  • Utiliza circuito integrado XL4016 original Xlsemi + diodo Schottky MBR10200
  • Entrada 4V a 38VDC
  • Saída 1,25V a 36VDC
  • Até 96% de eficiência
  • Chaveamento por mosfet integrado ao chip.
  • Máxima corrente de saída: nominal 8A.
  • Frequência de comutação fixa -180 KHz.
  • Drop out mínimo 0,3V
  • Poucos componentes na placa.
  • Máximo ciclo de trabalho — 100%
  • Proteção contra inversão de polaridade
  • Proteção contra curtos.
  • Proteção contra superaquecimento
  • Indutor de alta qualidade e alta potência.
  • Excelente regulação de linha e carga
  • Dimensões: 70 mm * 47 mm * 29 mm
  • Placa com trilhas reforçadas para suportar a alta corrente!
  • Inclui dissipador de calor no CI
  • Inclui voltímetro digital com display de led na placa.

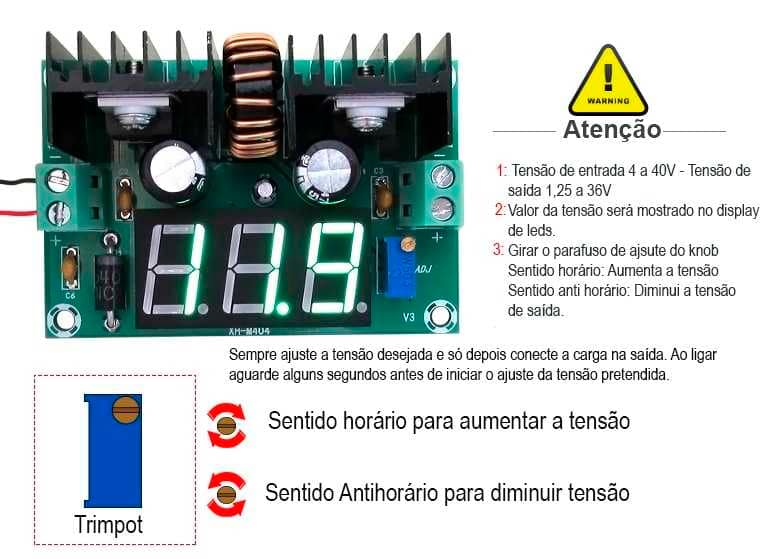

  • Trimpot de precisão para ajuste fino.

A máxima tensão de saída será sempre menor que a tensão de entrada, haja vista que se trata de conversor step Down.

Itens Inclusos
1x placa montada fonte de alimentação ajustável para até 8A com voltímetro digital.

Produto novo a pronta entrega!

Peso 0,150 kg
Dimensões 16 × 12 × 6 cm
Fonte com Voltimetro

Verde, Vermelho
