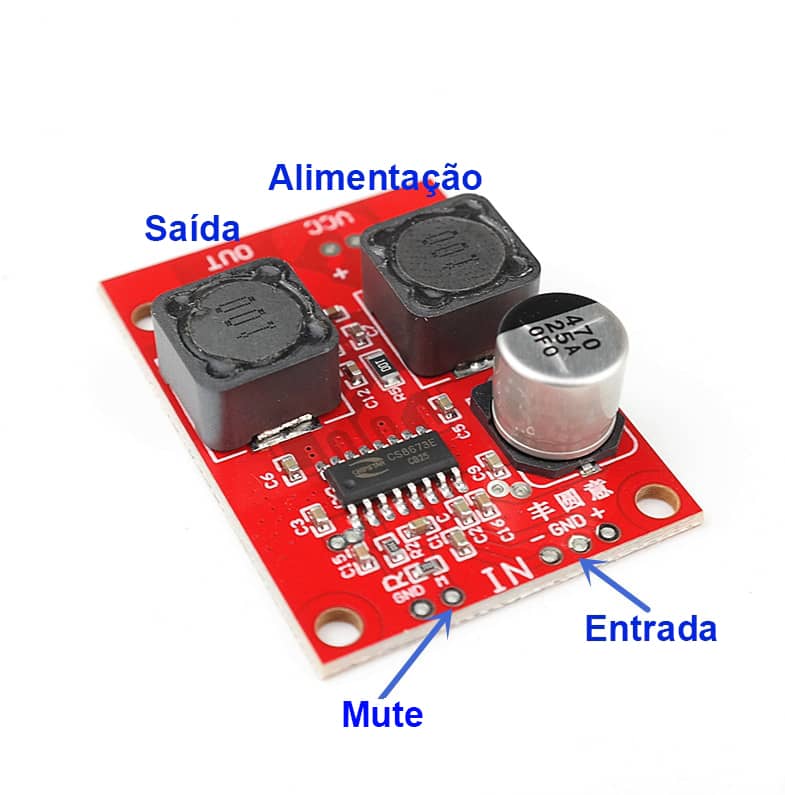

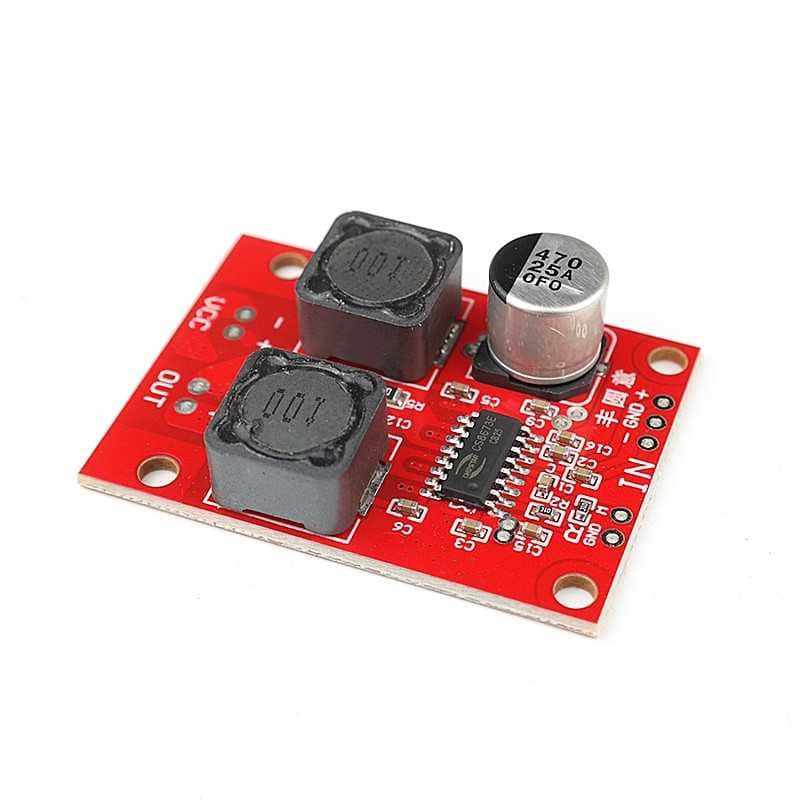

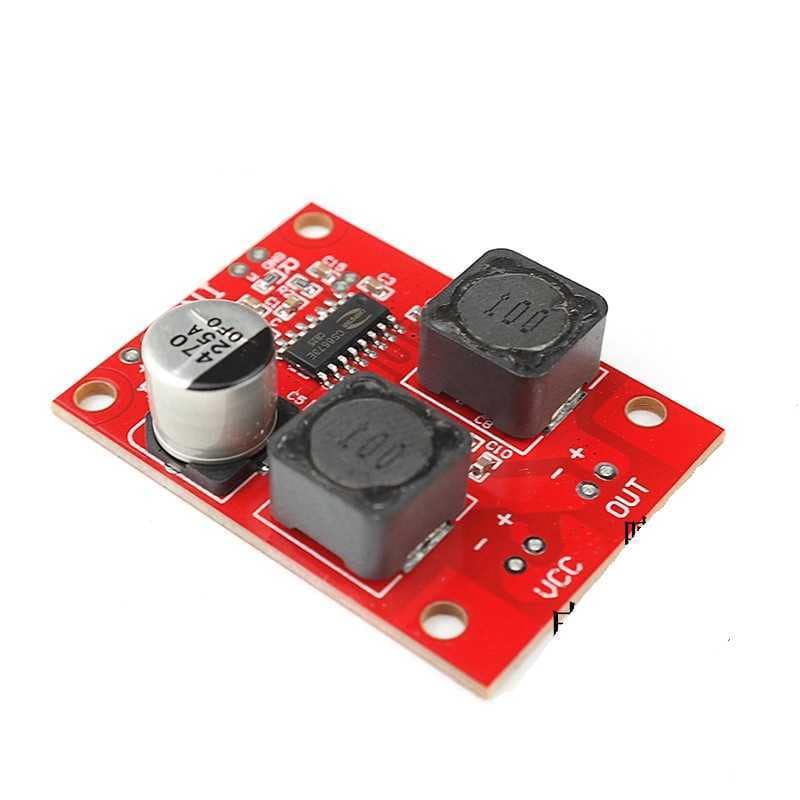

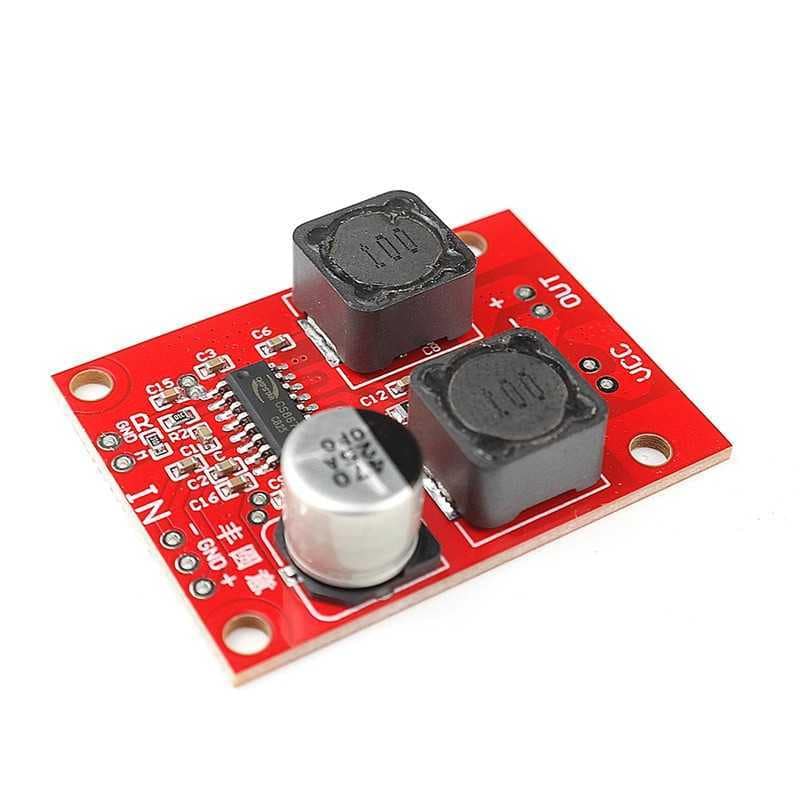

CS8673 placa de amplificador de potência classe D mono até 80w BTL potência de saída excede TPA3118
O CS8673E é um circuito amplificador de áudio de alta eficiência classe D de 2×40W para uso mono.
O amplificador de potência de áudio CS8673E é projetado para sistemas que requerem saída de potência de áudio de alta qualidade e usa tecnologia de montagem em superfície para fornecer saída de áudio de alta qualidade com apenas alguns componentes periféricos.
O CS8673E tem incorporado proteção térmica, contra curto-circuito e sobrecorrente para proteger o chip contra danos sob condições anormais de operação e pode acionar alto-falantes com cargas até 4.
O CS8673E pode fornecer até 80W de potência contínua com uma eficiência de até 92%, eliminando a necessidade de dissipadores de calor adicionais ao tocar música.
O CS8673E está disponível em um pequeno pacote ES0P16, economizando aos clientes uma considerável área de PCB, classificado para operação em uma faixa de temperatura de -40 °C a 85 °C.
O CS8673E também está disponível em um pequeno pacote ES0P16, economizando aos clientes uma considerável área de PCB.
Características S8673 placa de amplificador de potência classe D
- Alimentação: 5 a 24V DC
- Potência de saída:
- PO a 10% THD+N, VDD= 18V e RL = 4 Ohms 47W
- PO a 10% THD+N, VDD = 21V e RL = 4 Ohms 64W
- PO a 10% THD+N, VDD = 24V e RL = 4 Ohms 82W
- Grande faixa de tensão de alimentação de 5V~26V
- Alta eficiência de até 92%, sem necessidade de dissipador de calor
- Ganho Fixo 24 vezes, pode ser ajustado alterando o resistor de feedback.
- Corrente de espera 20mA
- Proteção contra curto-circuito
- Anti-pop
- Entrada diferencial ou simples
Incluso
1x CS8673 placa de amplificador de potência classe D
