CS4420 Amplificador de fone de ouvido estéreo entrada balanceada
Utiliza o circuito integrado cs4420 para um amplificador de fones de ouvido com entrada balanceada.
Pode se utilizar como amplificador e fones de ouvido ou pré-amplificador de áudio com entrada balanceada.
Características CS4420 Amplificador de fone de ouvido entrada balanceada.
- Funciona com fones de ouvido de 16 a 32 Ohms.
- Tensão de trabalho: 1,8 a 5,5V
- Potência de saída: 130mW em carga de 16Ω
- Dimensões da placa: 22 mm x 16 mm
- Relação sinal-ruído (86dB a 217Hz)
- Possui circuito de supressão de clique/pop
- Proteção contra curto-circuito e proteção térmica
- Baixa corrente quiescente(5mA)
- THD+N é apenas 0,006%
- Entrada diferencial

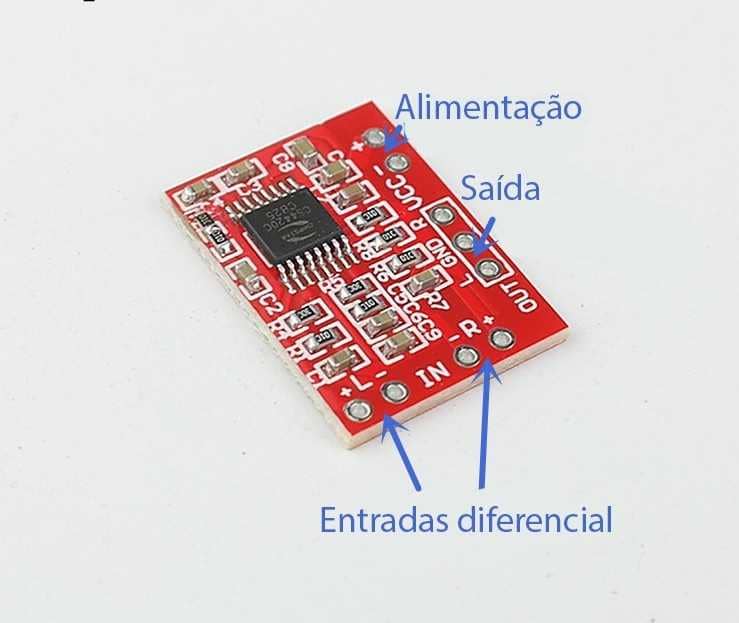

Dois métodos de entrada de sinal:
- Entrada balanceada: o sinal é conectado ao + — do terminal de entrada
- Entrada normal: conecte o — dos dois terminais de entrada juntos como o terminal negativo (GND), e o sinal de cada entrada em +.
Incluso:

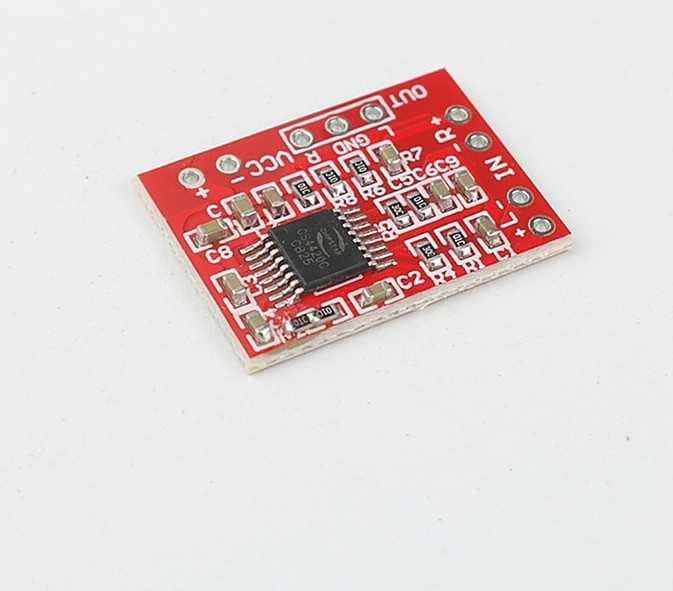

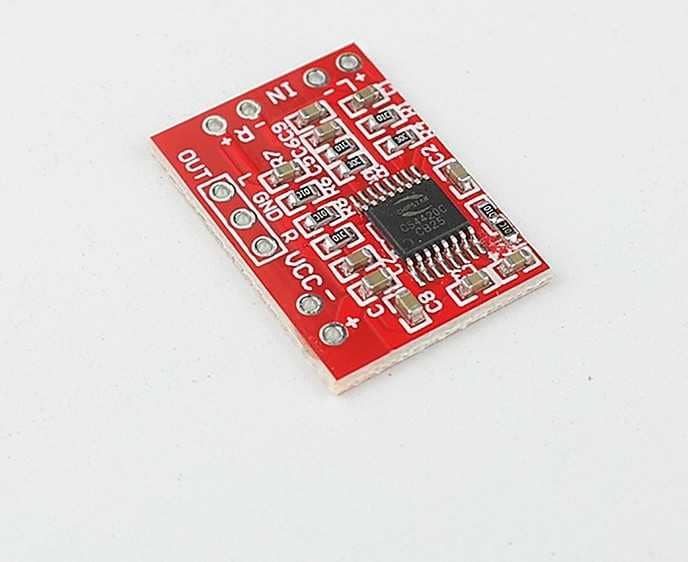

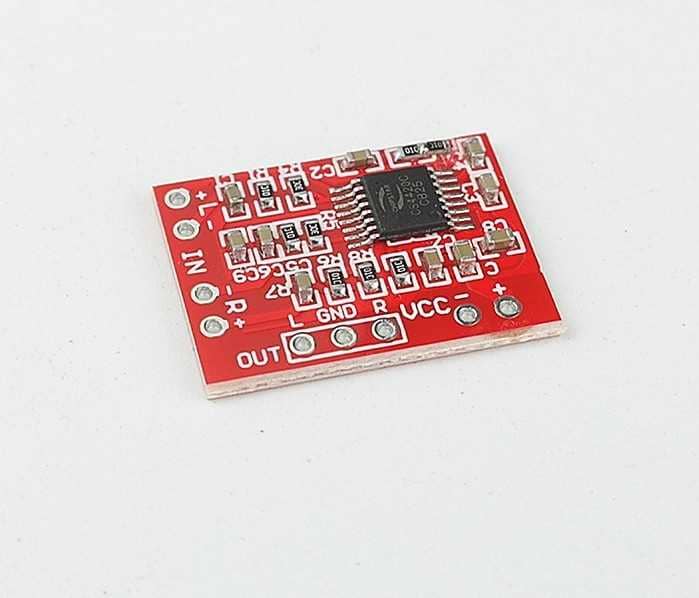

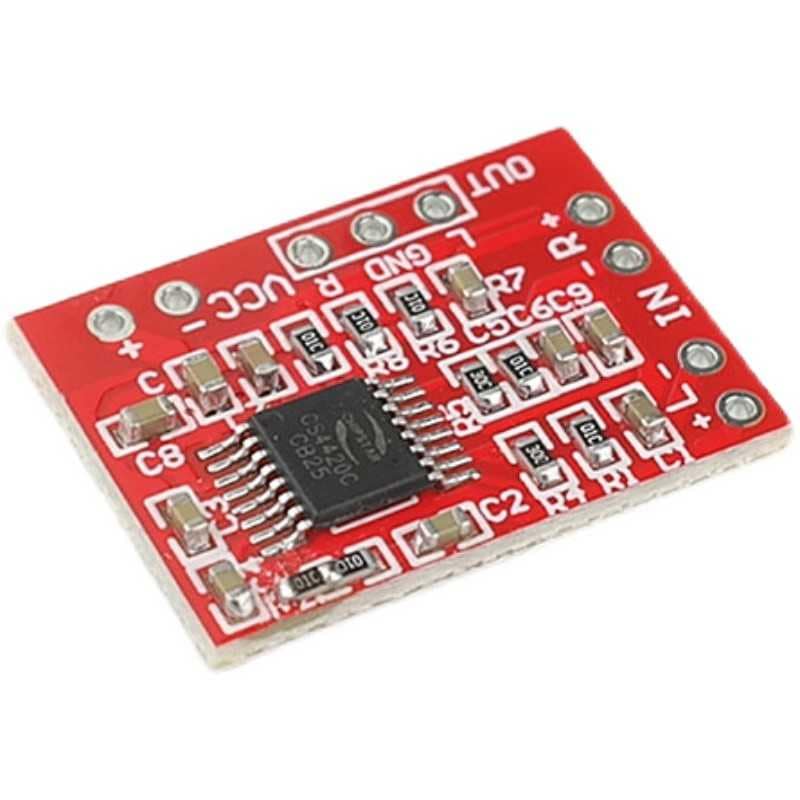

1x placa montada de CS4420 Amplificador de fone de ouvido estéreo entrada balanceada
