conversor tensão DC DC regulador XL4016 ajustável p/ montar

R$ 26,32no Pix

A vistaR$ 25,00no PIX Em até 5x de R$ 5,83 com juros Economize R$ 1,32 no PIX

(1 avaliação de cliente)

Disponibilidade: Em estoque

,
Pagamento seguro
  • Elo Icone
  • Bb Icone
  • Itau Icone
  • Pix Icone
  • Bolet Icone
  • Mercado Pago Icone
  • Pagseguro Icone
Consultar prazo e valor da entrega
Não sei meu CEP

Descrição

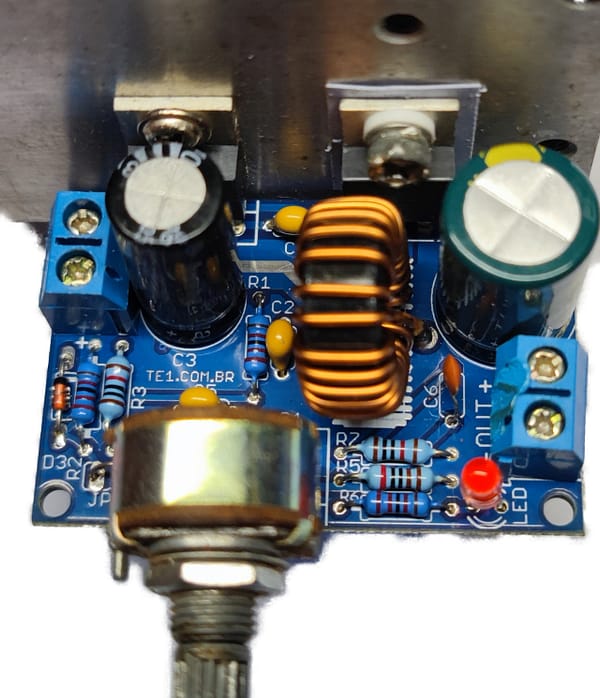

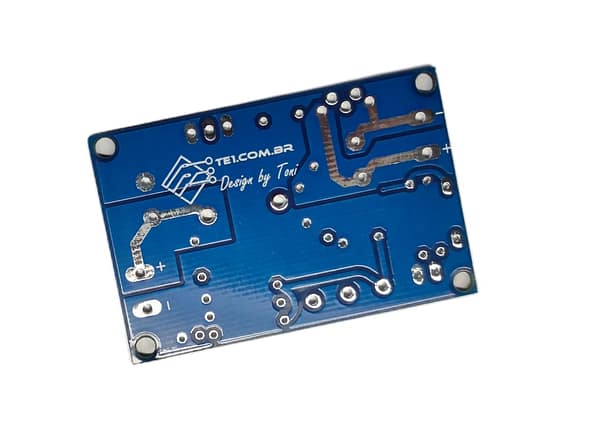

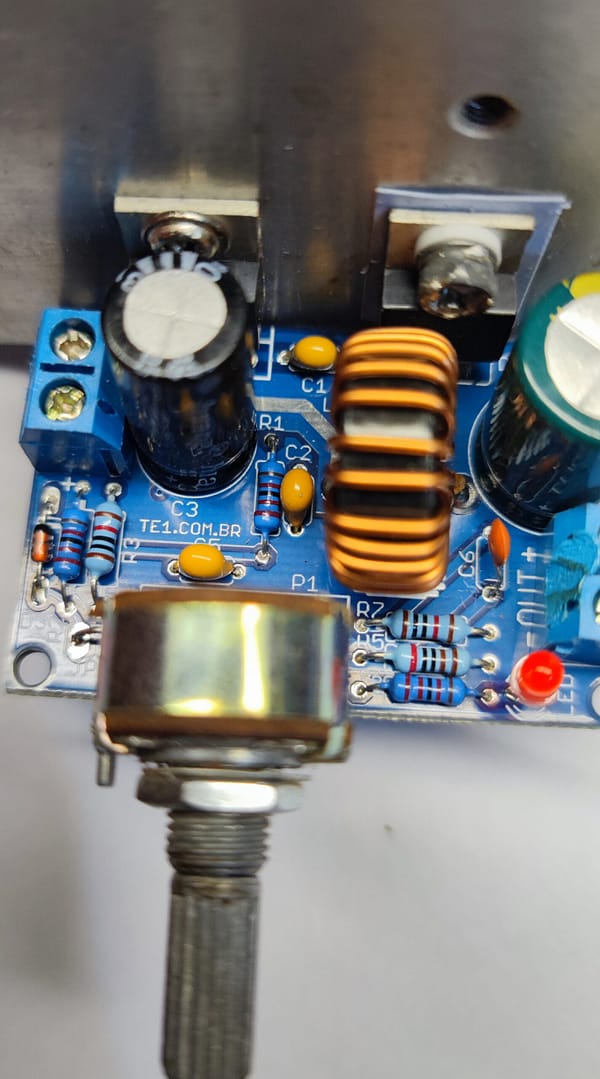

kit montar fonte de alimentação ajustável Step Down DC-DC 1.25 a 36V 8 Amperes. Fonte ajustável, placa montada, utilizando placa de circuito impresso dupla face, utilizando componentes de alta qualidade. Tamanho reduzido ideal para ser utilizado em várias aplicações onde for necessária uma fonte ajustável de alta corrente.

O CI XL4016 é conversor DC-DC buck (step down) com frequência fixa em 180 KHz capaz de fornecer até 8A para carga com alta eficiência, baixo ripple e excelente regulação de linha e carga. Requer um mínimo de componentes externos, o regulador é de simples uso e inclui internamente compensação de frequência e oscilador de frequência fixa.

O circuito de controle PWM é capaz de ajustar a taxa de ciclo linearmente de 0 a 100%. Internamente apresenta uma proteção de sobrecorrente. A proteção de curtos funciona atuando na frequência reduzindo de 180KHz para 48KHz. Um bloco de compensação interno reduz a quantidade de componentes externos.

Características

  •     Utiliza circuito integrado XL4016 xlsemi + diodo Schottky de alta corrente
  •     Entrada 4V a 38VDC
  •     Saída 1,25V a 36VDC
  •     Até 96% de eficiência
  •     Chaveamento por mosfet integrado ao chip.
  •     Máxima corrente de saída: nominal 8A.
  •     Frequência de comutação fixa -180 KHz.
  •     Drop out mínimo 0,3V.
  •     Poucos componentes na placa.
  •     Máximo ciclo de trabalho – 100%
  •     Proteção contra superaquecimento
  •     Indutor de alta qualidade e alta potência.
  •     Excelente regulação de linha e carga
  •     Dimensões: 32,7mm * 50mm
  •     Placa com trilhas reforçadas para suportar a alta corrente!
  •     Inclui led na placa

A máxima tensão de saída será sempre menor que a tensão de entrada, haja vista que se trata de conversor step Down.

Itens Inclusos

1x kit montar fonte de alimentação conversor dc dc ajustável para até 8A

Ainda requer e não acompanha uma fonte externa e um dissipador de calor

Conversor tensão dc dc regulador xl4016 ajustável p/ montar
Conversor tensão dc dc regulador xl4016 ajustável p/ montar

Informação adicional

Peso 0,150 kg
Dimensões 16 × 12 × 4 cm
