TPA6120A2 é um circuito integrado amplificador de fone de ouvido de alta fidelidade com entrada diferencial de feedback de corrente lançado pela TI (Texas Instruments). Possui distorção extremamente baixa, alta largura de banda e taxa de conversão, com foco em aplicações de áudio profissionais. É adequado para monitoramento de fone de ouvido, amplificadores, equipamentos de áudio, monitoramento de gravação e outros equipamentos.
TPA6120A2 tem uma relação sinal-ruído e faixa dinâmica de mais de 120dB, que pode atender aos exigentes requisitos de DVD de áudio e superdisco de áudio (SACD). Ele contém dois amplificadores idênticos com terminais de alimentação independentes para os usuários poderem desligar um canal para economizar energia e reduzir a geração de calor.
O TDA6120A2 é um amplificador de fone de ouvido de canal duplo com entrada diferencial com ganho de tensão de 2V/V, que pode acionar fones de ouvido de 32 – 600 ohms muito bem.
Os recursos de som do TDA6120A2 são de gosto original no nível do monitor sem modificação: a maioria dos amplificadores é usada principalmente para modificar o som original, em outras palavras, para adicionar distorção apropriada para melhorar o som, como amplificadores valvulados ou amplificadores Beyerdynamic A1, enquanto 6120 é o estilo de monitoramento, que restaura o som original, que é mais adequado para produção musical, monitoramento de gravação ou amigos que gostam do sabor original da música!
O núcleo deste projeto de circuito é o chip de driver de fone de ouvido da Texas Instruments (TI) TPA6120A2. TPA6120A2 é um circuito amplificador de realimentação de corrente com uma taxa de conversão de até 1300 V/us. A distorção é de apenas 0,00014% THD + N, faixa dinâmica de 120dB, relação sinal-ruído de 120dB. A força motriz do TPA6120A2 é muito poderosa e a corrente de saída atinge 700mA. Pode atender fones de ouvido de alta impedância.
Especificações técnicas:
- Interface de entrada padrão: entrada estéreo de 3,5 mm
- Interface de saída padrão: soquete de fone de ouvido de 3,5 mm
- Potência de saída: 90mw /600ohms, 180mw /300ohms, 450mw /100ohms, 610mw /62ohms, 910mw /32ohms, 1000mw /16ohms
- relação Sinal-ruído: maior que 105dB
- distorção: menor que 0,003%
- Resposta de frequência: 20hz-30khz
- Tensão de operação: 2x 12V AC, corrente acima de 0,5A, potência acima de 10W
Item incluso

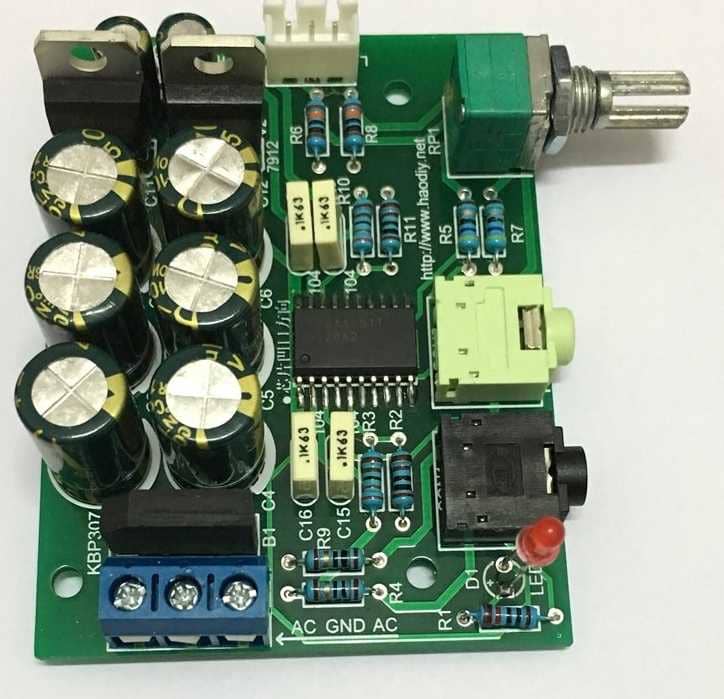

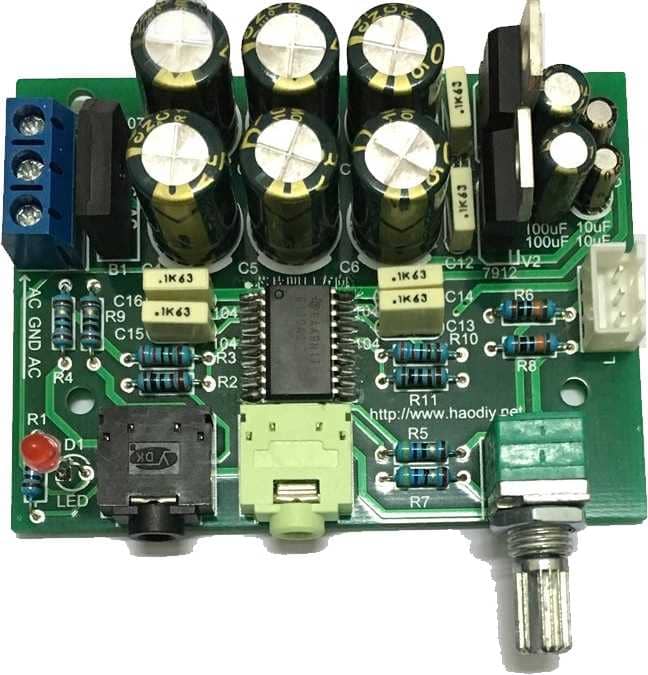

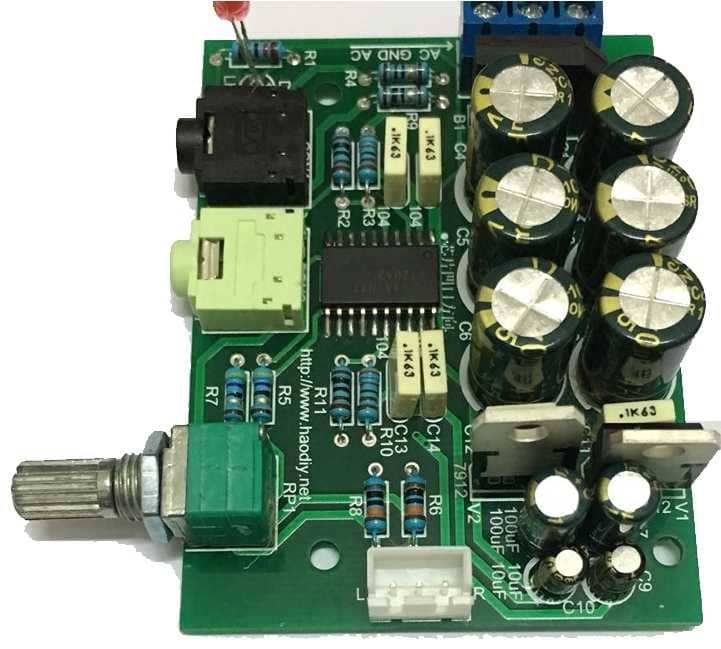

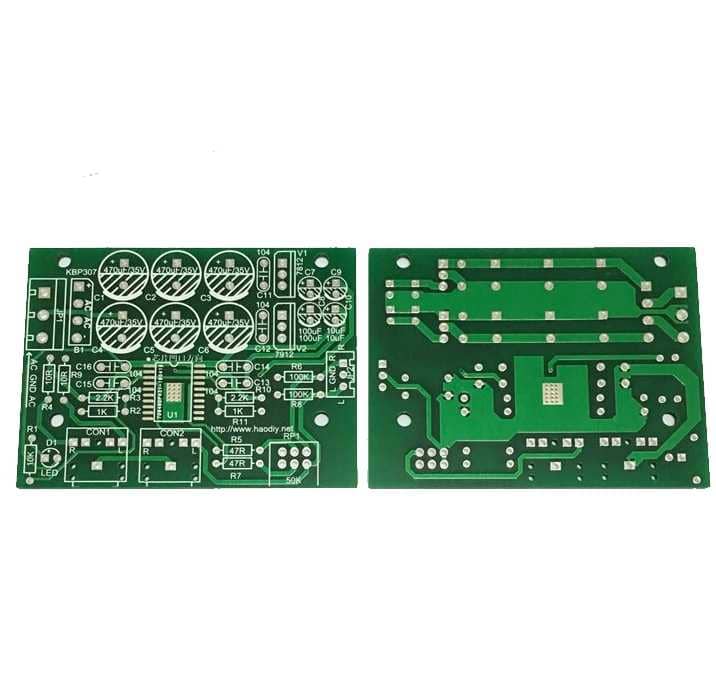

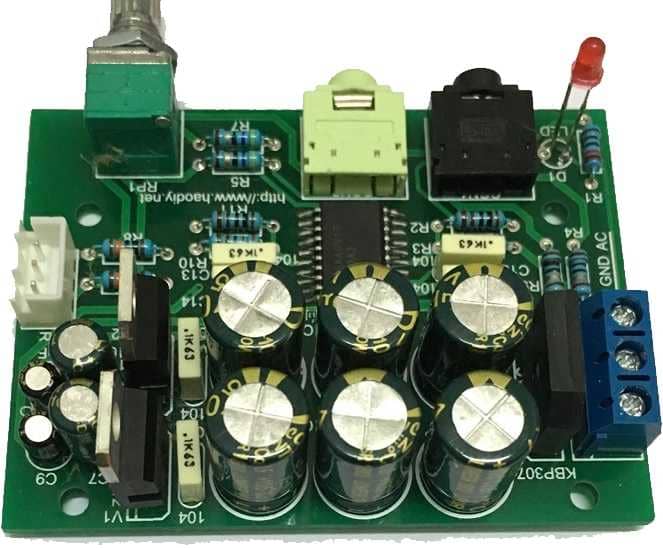

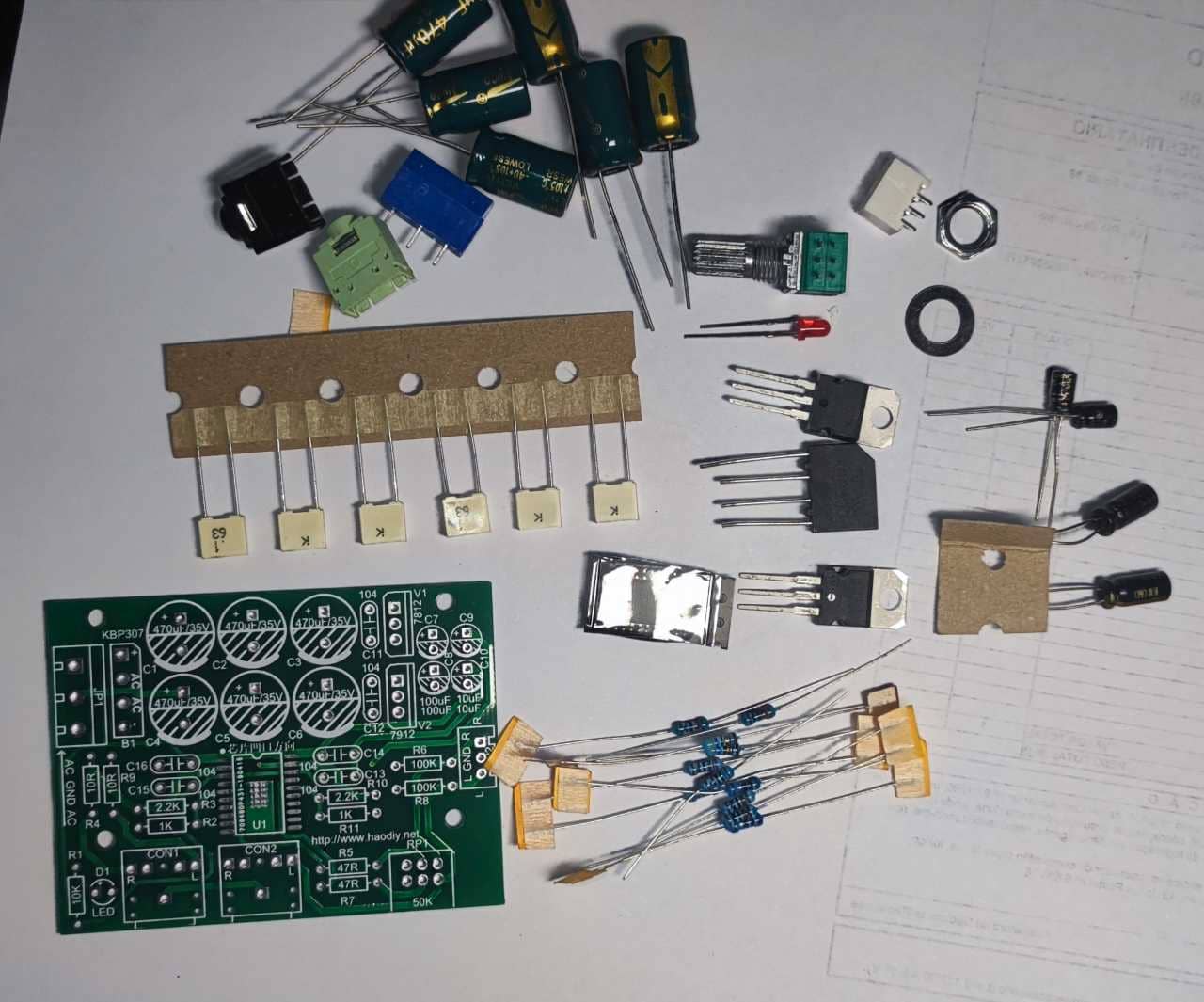

1x kit para montar amplificador para fones de ouvido com ci TPA6120A2
