CD4013 simulador de vela eletrônica com fotodiodo microfone

R$ 21,00

+ Frete

Disponibilidade: Apenas 2 em estoque



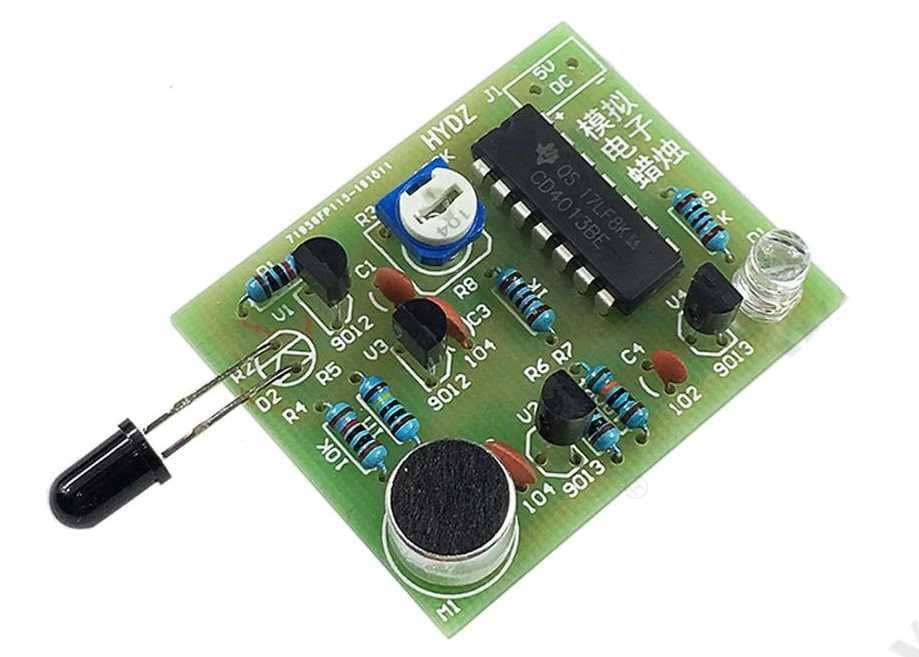

CD4013 simulador de vela eletrônica com fotodiodo microfone

Montagem interessante de simulador de vela eletrônica fácil de montar, acende ao aproximar um isqueiro e apaga ao asssopra como uma vela. As crinaças irão adorar.

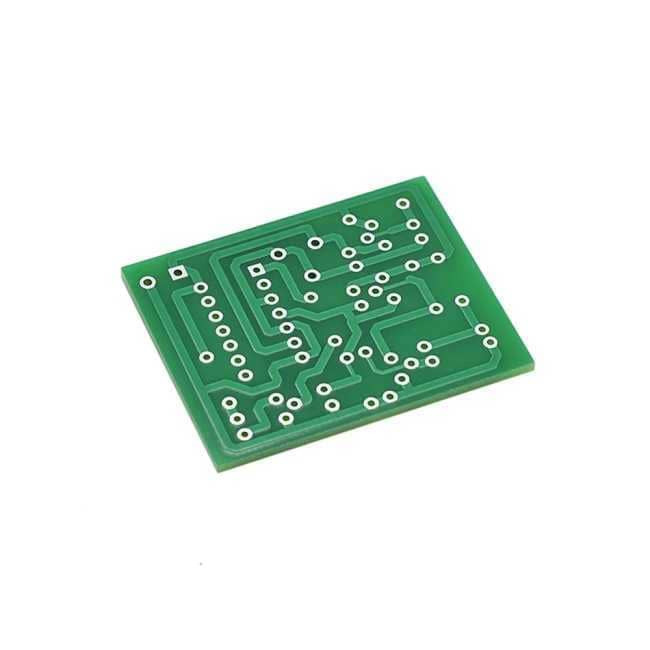

  • Material da placa de circuito impresso: fibra de vidro
  • Tensão de trabalho: 4,5 – 5,5V DC
  • Função da placa de circuito: simular acender a vela, soprar velas, função das velas eletrônicas.

Este circuito usa um flip-flop D no CI duplo D flip-flop CD4013, que é conectado a um flip-flop RS. Após ligar a energia, o circuito diferencial composto de C3 e R7 gera um pulso diferencial de alto nível para a extremidade IRD de Ul para forçar o circuito a reiniciar, 1 nível baixo de saída, enviado à base do transistor Q4, Q4 desligado, o diodo emissor de luz não acende.

Quando o isqueiro é usado para se aproximar do diodo de recepção de infravermelho HW, o diodo de infravermelho entra em condução reversa de ruptura, o valor de resistência diminui de repente, a base do QI assume um estado baixo, o transistor QI conduz, e o pulso de alto nível gerado pelo coletor envia ao ISD de U1, fazendo o terminal de QI alto de qualquer forma, envie-o para a base de Q4 através do resistor R8, Q4 é ligado, e o diodo emissor de luz acende. Este processo é equivalente a acender uma vela com um fósforo. Neste momento, se o isqueiro afastar do receptor infravermelho, o estado do circuito não mudará e o diodo emissor de luz permanecerá aceso. Quando o microfone de eletreto MIC é soprado com a boca, o sinal de volume emitido pelo MIC é enviado via C2 para Q2 para amplificação, e o sinal amplificado aciona Q3 para conduzir, e emite um sinal de pulso para a extremidade IRD de U1 Reset, IQ vai a nível baixo nível, Q4 corta, o LED se apaga, e o efeito de extinção da vela de vento é realizado.

Itens inclusos

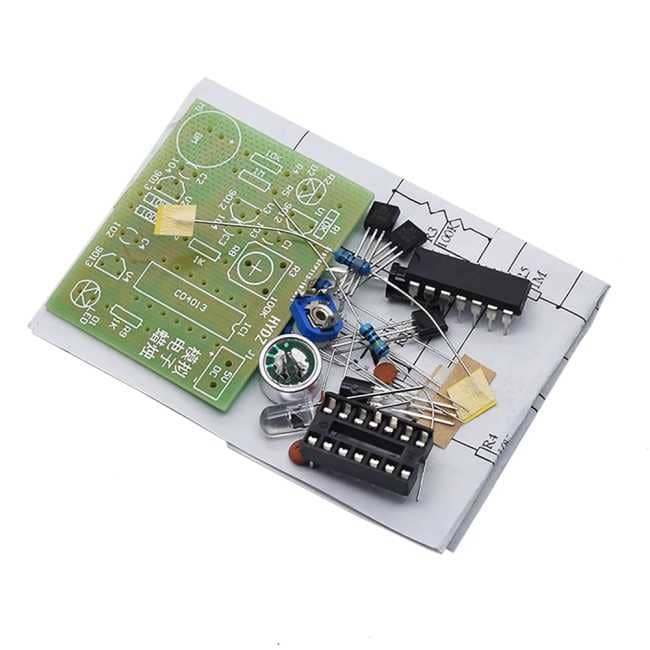

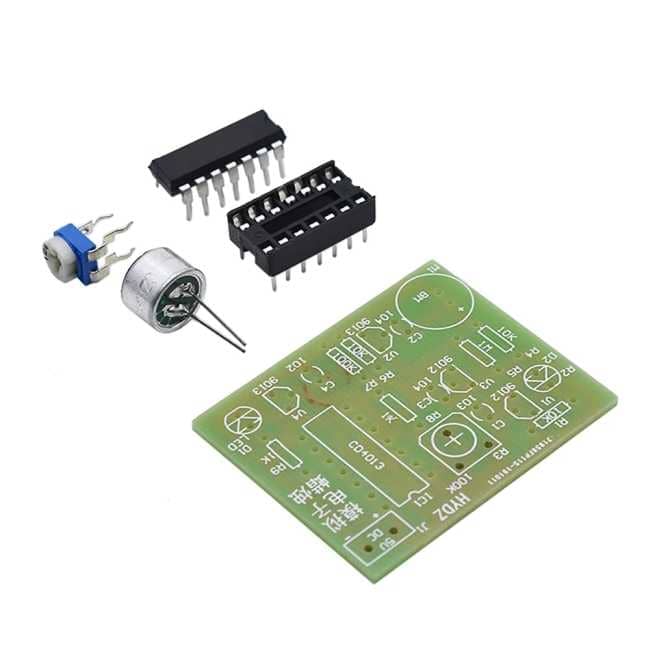

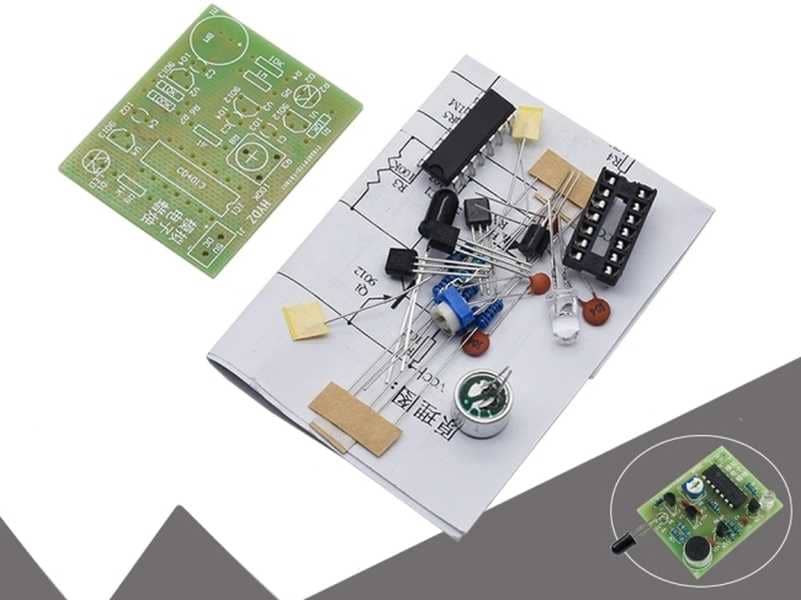

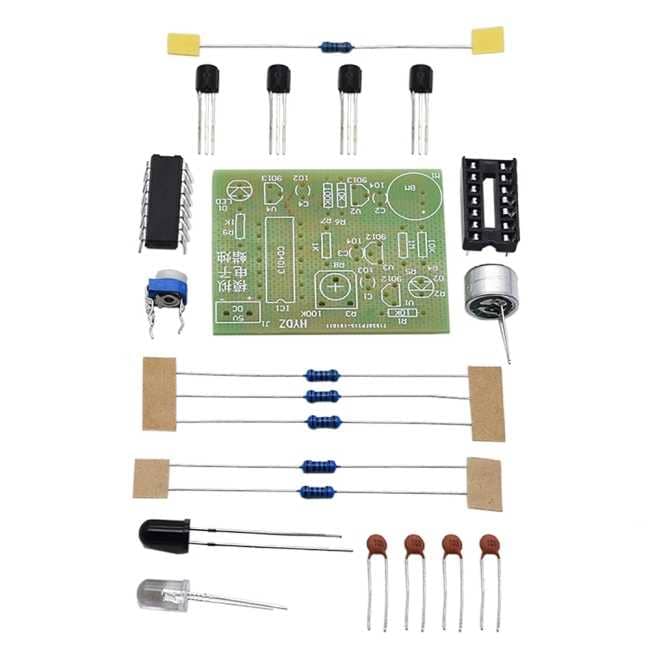

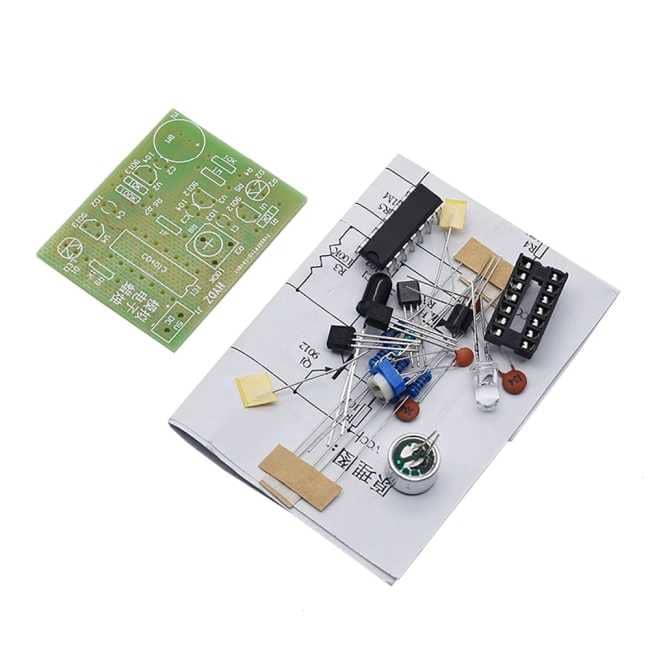

1x Kit para montar CD4013 simulador de vela eletrônica com fotodiodo microfone

Cd4013 simulador de vela eletrônica com fotodiodo microfone
Cd4013 simulador de vela eletrônica com fotodiodo microfone
Peso0,100 kg
Dimensões16 × 12 × 6 cm
