BA1404 Kit Para Montar Transmissor Fm Estéreo Cristal 38khz BA1404F SMD

R$ 29,00 Em até 6x de R$ 5,44 com juros A vistaR$ 27,55no PIXEconomize R$ 1,45 no PIX

Fora de estoque

Deseja ser notificado quando este produto estiver de volta ao estoque?

O BA1404 é um circuito integrado bastante utilizado para montagens de transmissores de FM estéreo. Com eles é possível montar um transmissor utilizando componentes discretos e ainda ter a função de modulação estéreo. Utilizando alguns componentes externos você tem um transmissor de fm estéreo de alta qualidade.

Compartilhe:
SKU: 188 Categoria: Tags: , , , ,
Pagamento seguro
  • Elo Icone
  • Bb Icone
  • Itau Icone
  • Pix Icone
  • Bolet Icone
  • Mercado Pago Icone
  • Pagseguro Icone

Descrição

Ba1404 Kit de transmissor de FM estéreo sem fio utilizando circuito integrado BA1404F e cristal de 38KHZ

Características

O BA1404 é um circuito integrado bastante utilizado para montagens de transmissores de FM estéreo. Com eles é possível montar um transmissor utilizando componentes discretos e ainda ter a função de modulação estéreo. Utilizando alguns componentes externos você tem um transmissor de FM estéreo de alta qualidade.

Utiliza entrada de áudio por plug P2, podendo ser utilizado no computador, MP3, Mp4 player entre outros, além de microfone para ouvir conversas no rádio FM.

Especificações do BA1404 Kit Para Montar Transmissor Fm Estéreo Cristal 38khz BA1404F SMD

  •  Dimensões da placa 5 × 3,5 CM
  • Funciona com tensão de até 3 Volts (2 pilhas comum)
  • Modulação estéreo, modulação FM e amplificador de RF em apenas um chip.
  • Poucos componentes externos são necessários.
  • Utiliza componentes SMD, tornando a montagem de tamanho reduzido.
  • Sintonia por Diodo Varicap.

Por tratar de kit para montagem, além de utilizar componentes SMD, requer que o usuário tenha habilidade para realizar montagens eletrônicas e tenha as ferramentas necessárias, como Ferro de solda (40 Watts), pinça, solda de boa qualidade além de outras equipamentos que possa se necessário.

Pode ser também uma oportunidade para testar habilidade de realizar soldas SMD!

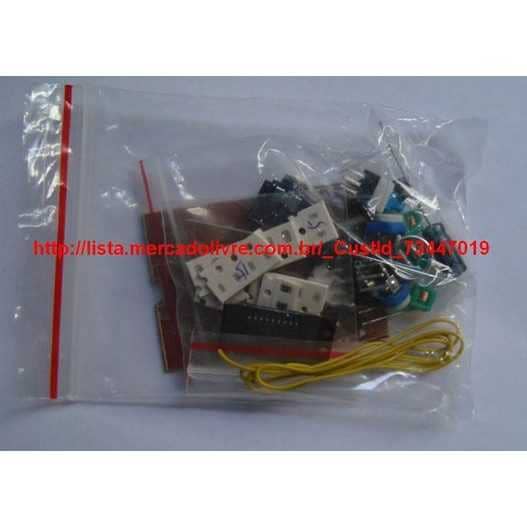

Itens inclusos

Todos componentes para montagem do micro transmissor de FM estéreo com BA1404:

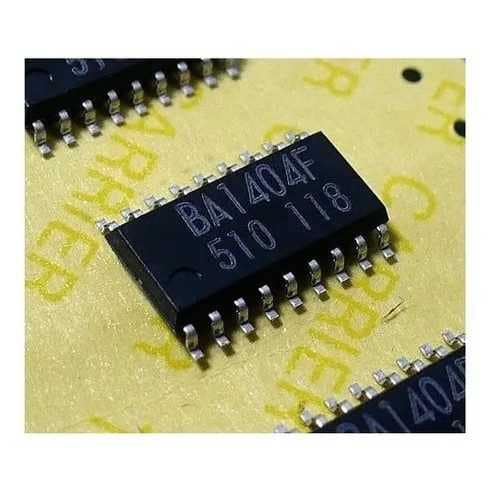

  • Circuito integrado BA1404F SMD
  • Placa de circuito impresso
  • Diodo Varicap
  • Cristal 38 KHZ
  • Capacitores SMD
  • Resistores SMD
  • Potenciômetro duplo para volume
  • Trimpots para balanço e sintonia.
  • Microfone de eletreto
  • Plug J2 Estéreo
  • Chave para alternar entre microfone e entrada de áudio.
  • Pedaço de fio para antena
  • Bobinas para ajuste de sintonia.
  • Jumper para alternar entre estéreo e mono.

*Requer 2 pilhas de 1,5 + suporte para pilhas (Não acompanha).

Ba1404 kit para montar transmissor fm estéreo cristal 38khz ba1404f smd
Ba1404 kit para montar transmissor fm estéreo cristal 38khz ba1404f smd

Informação adicional

Peso0,060 kg
Dimensões18 × 12 × 4 cm
