TPA6112A2 amplificador estéreo com entrada balanceada

TPA6112A2 amplificador estéreo com entrada balanceada para fones de ouvido e outras aplicações onde tem um sinal balanceado.

O TPA6112A2 é um amplificador de potência de áudio estéreo com entradas diferenciais com encapsulamento MSOP PowerPAD de 10 pinos. O Chip é capaz de fornecer 150 mW de potência RMS contínua por canal em cargas de 16 Ohms. O ganho do amplificador é configurado externamente por meio de dois resistores por canal de entrada e não requer compensação externa por configurações de 1 a 10

Usando o amplificador diferencial TPA6112A2 (balanceado) para o chip amplificador de fone de ouvido de saída, ele pode ser usado para amplificação de fone de ouvido ou como pré-amplificador para amplificadores de potência ou quando um sinal balanceado é convertido em saída comum.

• Tensão de trabalho de entrada: 2,5 v-5,5 v.
• Potência de saída: 150 mw.

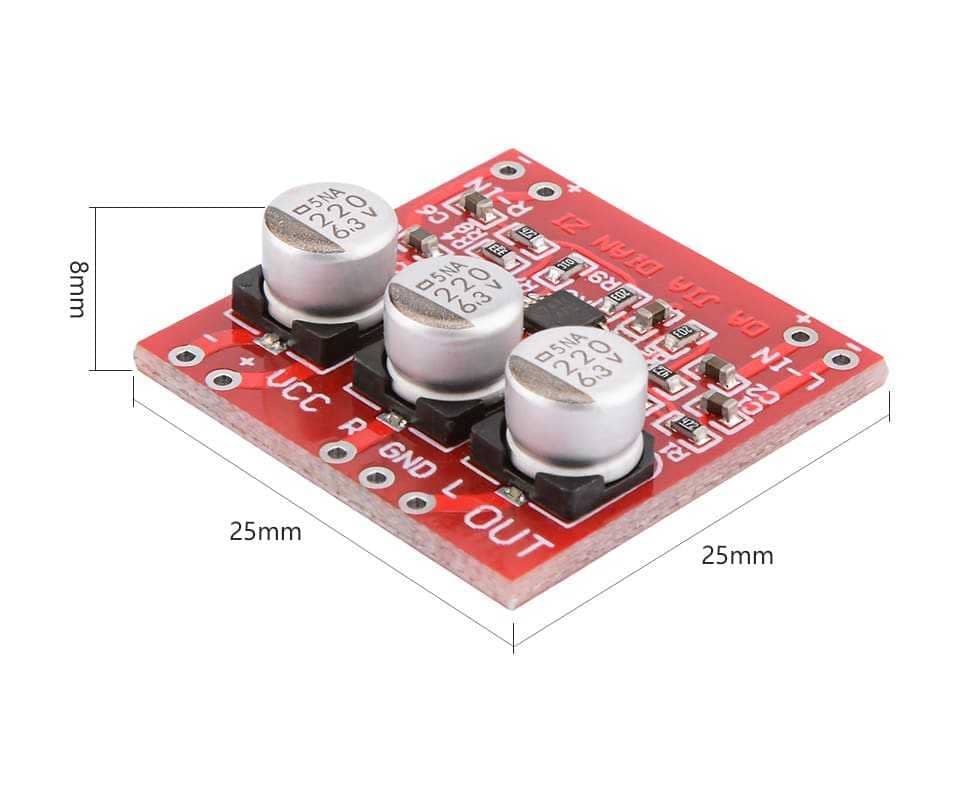

• Tamanho da placa: 25 mm * 25 mm.

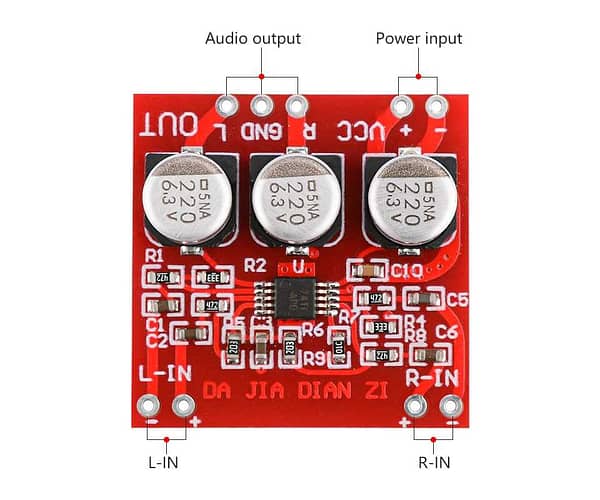

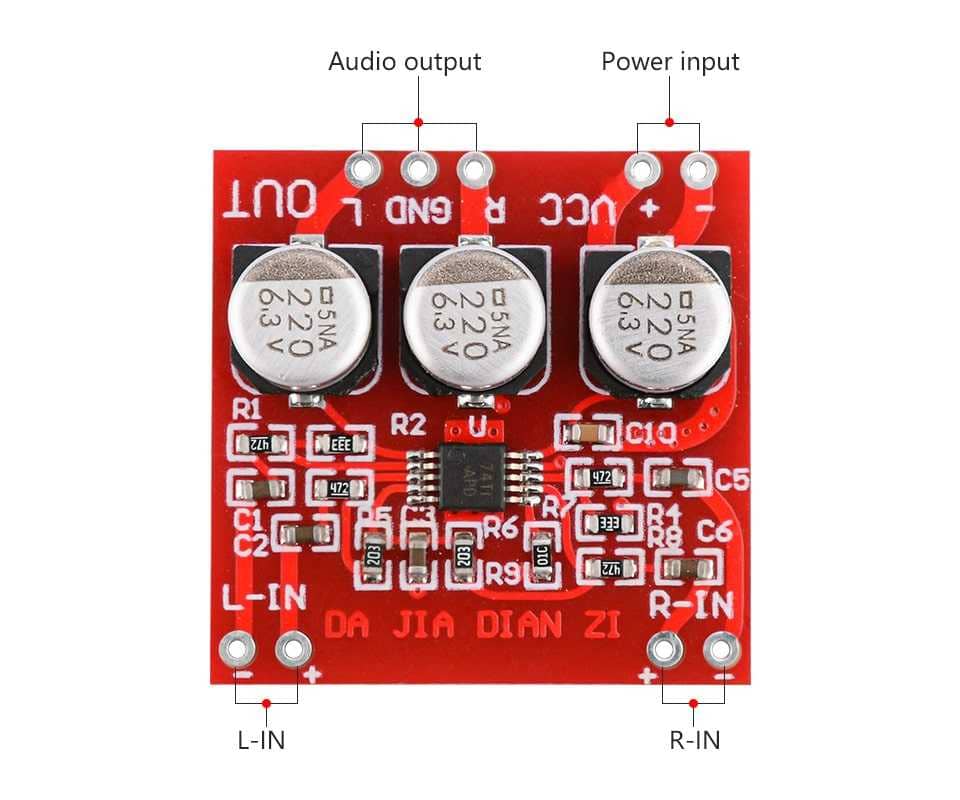

• Dois métodos de entrada de sinal:
• 1: Entrada balanceada: o sinal é conectado a ± do terminal de entrada (GND é conectado à linha de blindagem de sinal, ou pode ser deixado desconectado)
• 2: Entrada de terminação única: conecte o – dos dois terminais de entrada juntos como um polo negativo (GND), e o sinal é recebido de +.

Incluso

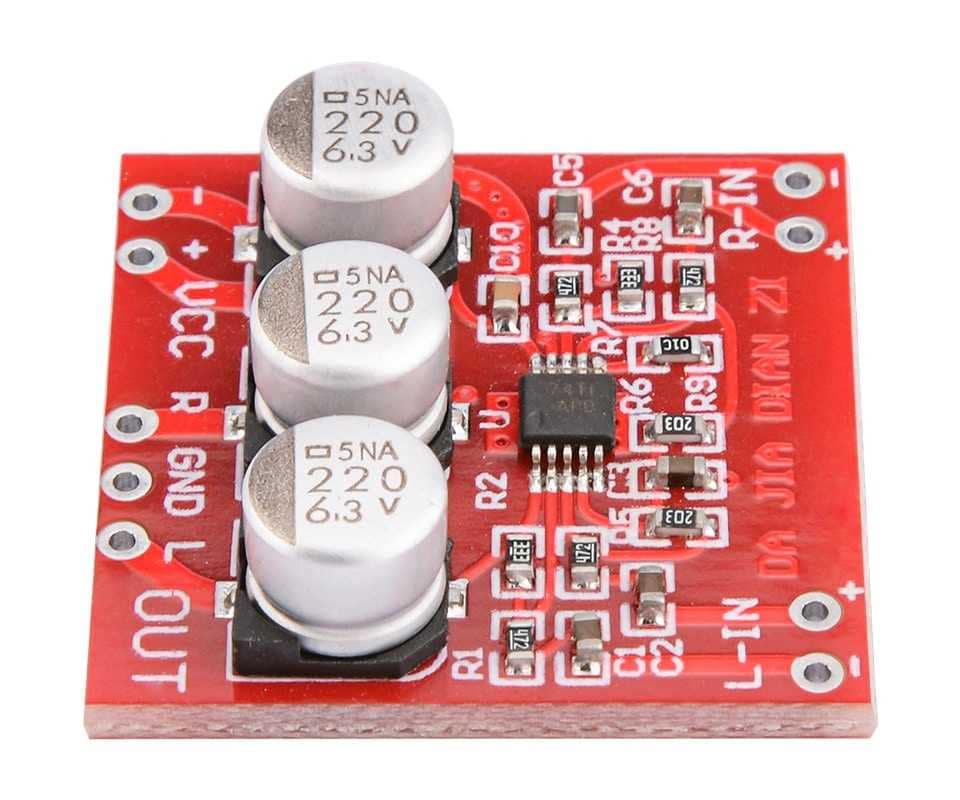

1x placa montada de amplificador com TPA6112A2
