Utilizando o chip amplificador OPA1612, de nível audiófilo, este módulo oferece alta qualidade sonora com as seguintes vantagens: tamanho compacto, excelente desempenho e baixo consumo de energia. O efeito sonoro supera amplificadores operacionais comuns, como o NE5532. Pode ser usado como pré-amplificador para amplificadores de potência ou diretamente com fones de ouvido de 32 Ohms. Estão disponíveis versões com alimentação por fonte dupla ou fonte única.
Ajuste do Ganho
O ganho pode ser ajustado conforme necessário (padrão de amplificação em torno de 5 vezes). Para ajustar, basta alterar os valores de dois resistores (um por canal).
Resistores podem variar entre 1kOhms e 100kOhms: quanto maior o valor do resistor, maior será o ganho.

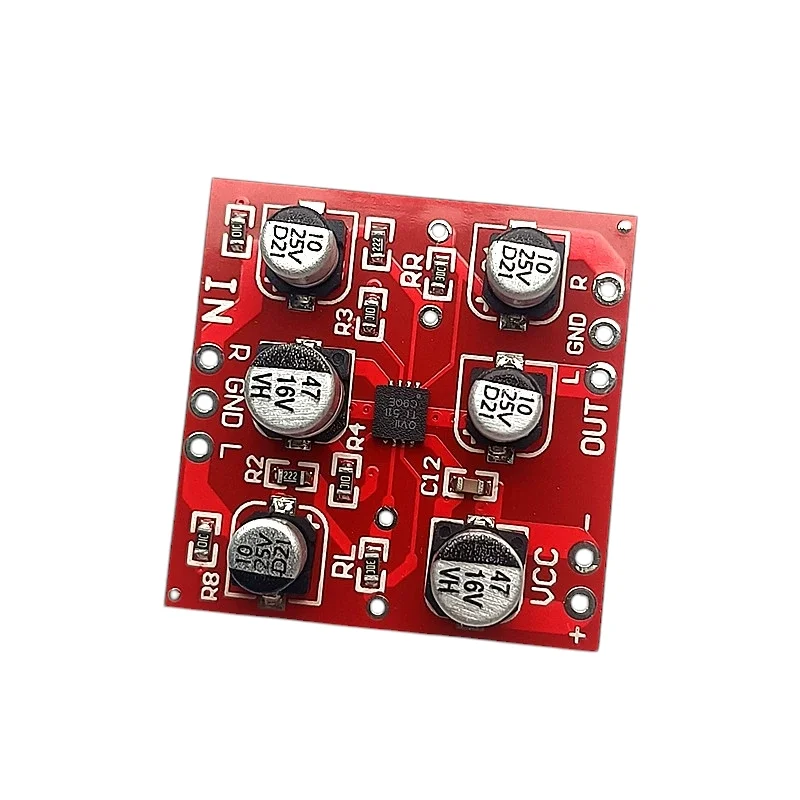

A posição dos resistores para ajuste pode ser vista em imagens fornecidas. É necessário ter habilidade para soldar resistores SMD (montagem em superfície).
Recomendações de Alimentação
Evite fontes de alimentação chaveadas ou outras fontes de alta frequência para evitar interferências. Recomenda-se usar fontes lineares estabilizadas ou baterias.
Especificações
Tensão de Trabalho:Fonte simples DC 5V a 15V.
Dimensões da Placa: 25 mm × 25 mm
Ruído na Entrada: 1,1 nV/VHz @ 1 kHz
THD+N: 0,000015% @ 1 kHz
Taxa Slew: 27 V/us
Largura de Banda: 40 MHz
Corrente Quiescente: 3,6 mA por canal
Características Principais
Qualidade Sonora Superior: Ideal para aplicações de áudio que demandam alta fidelidade.
Ultrabaixo Ruído: Densidade de ruído de entrada de apenas 1,1 nV/VHz a 1 kHz.
Ultrabaixa Distorção: Distorção harmônica total (THD+N) extremamente baixa, de 0,000015% a 1 kHz.
Alta Taxa de Slew: Taxa de variação de 27 V/us, garantindo resposta rápida a mudanças no sinal.
Largura de Banda Ampla: Produto ganho-largura de banda de 40 MHz (G = +1), permitindo operação em altas frequências.
Saída Rail-to-Rail: Swing de saída próximo aos limites da alimentação, aumentando o alcance dinâmico.
Baixo Consumo: Corrente quiescente por canal de apenas 3,6 mA.
Alta Capacidade de Drive: Corrente máxima de saída de +-30 mA, adequada para cargas até 2 kOhms
O OPA1612 é ideal para uma ampla gama de aplicações no setor de áudio e eletrônica avançada:
Equipamentos profissionais de áudio.
Pré-amplificadores para microfones.
Consoles analógicos e digitais para mixagem.
Equipamentos para estúdios de transmissão.
Sistemas automotivos e industriais.
Testes e medições em áudio.
Receptores A/V de alta qualidade.
Incluso:
1X Placa de pré-amplificador de alta qualidade com CI OPA1612
