Manual dos seguintes produtos:
Obrigado pela compra
Esquema de ligação amplificador 2.1 com TPA3116D2 xh-m139
Datasheet do CI TPA3116D2
http://www.ti.com/lit/ds/slos708g/slos708g.pdf
Tabela de tensão de acordo com a carga
| Tensão | Alto falantes | Potência máxima |
| 24V DC | 3 Ohms | 100W |
| 24V DC | 2 Ohms | 120W |
| 15V | 6 Ohms | 2X 15W |
Gráfico de tensão X potência para 8 Ohms
Gráfico de tensão X potência para 4 Ohms
Canal Subwoofer a 3 Ohms
Gráfico Canal Subwoofer a 2 Ohms.
Lembrando que não deve ultrapassar 21V se o alto falante for de 4 Ohms.
A fonte de alimentação deve ser do tipo DC, não pode ligar um transformador diretamente.
Sobre a corrente dependerá do tipo de alto falante utilizado e a eficiência para dada potência.
Para eficiência vamos considerar eficiência mínima de 85%.
Ex: para fonte de 21V e alto falantes de 4 Ohms, temos 50+50+100W watts ou 200W total.
200+(200×0,15) = 230 Watts
P=VxI = 230=21xI = I=115/21 = 10,95A
Logo considerando que a fonte nem sempre será requerida ao máximo poderá utilizar uma fonte de 21V/8A a 10A.
Para outras configurações é só repetir os cálculos acima.
Se preferir pode utilizar apenas o canal estéreo
A entrada de áudio é do tipo P2 ou por conector de 3 pinos!

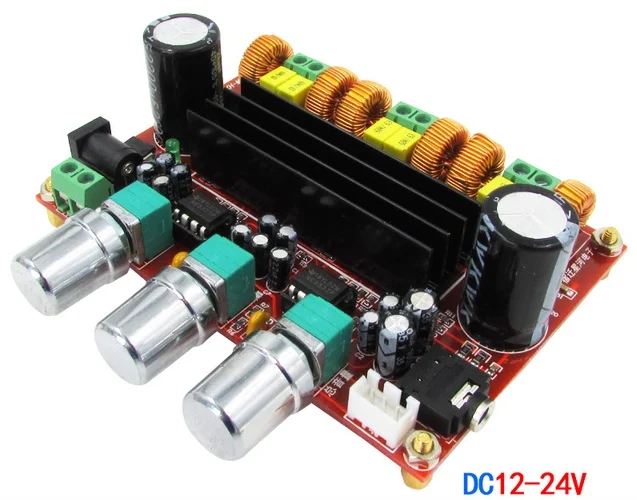

Utilizando a placa
Para alimentação, pode utilizar o conector na frente da placa ou o Jack DC, use um ou outro.
Ligando a placa
Utilize uma fonte de alimentação DC de acordo com a tabela no início deste manual.
A entrada de áudio é em 2 conectores, utilize o mais adequado!
Se for montar a placa em um gabinete cuide para que seja ventilado!
