O TPA6132 é um amplificador de fones de ouvido estéreo da Texas Instruments, projetado para oferecer alta qualidade sonora com baixo consumo de energia e excelente rejeição de ruídos. Ele utiliza a tecnologia DirectPath, que elimina a necessidade de capacitores externos de bloqueio DC, simplificando o design e melhorando o desempenho.
Características Principais
Tecnologia DirectPath:
Elimina capacitores de bloqueio DC externos.
Saídas com polarização em 0 V, garantindo excelente fidelidade em baixas frequências.
Configuração de Ganho Ajustável:
Quatro configurações disponíveis: -6 dB, 0 dB, 3 dB e 6 dB.
Ajuste realizado por meio dos pinos G0 e G1.
Baixa Distorção Harmônica Total (THD+N): Apenas 0,01%, garantindo áudio limpo e preciso.
Alta Rejeição de Ruído:
Rejeição de ruído da fonte de alimentação (PSRR) de até 100 dB a 217 Hz e 90 dB a 10 kHz.
Arquitetura diferencial melhora a imunidade contra ruídos RF.
Potência de Saída:
Típico: 25 mW em uma carga de 16 ohms com alimentação de 3,6 V.
Máximo: até 80 mW dependendo da configuração.
Proteção Integrada:
Proteção contra curto-circuito e sobrecarga térmica.
Proteção contra ESD (descargas eletrostáticas) até +-8 kV.
Consumo Energético:
Corrente típica de operação: apenas 2,1 mA.
Modo de desligamento reduz o consumo para menos de 1 uA.
Especificações Técnicas
Parâmetro Valor Típico
Tensão de Alimentação 2,5 V a 5,5 V
THD+N 0,01%
PSRR Até 100 dB em 217 Hz
Saída Máxima Até 80 mW
Corrente Quiescente 2,1 mA
Temperatura Operacional -40°C a +85°C
Tamanho da placa: 18mm x 13mm.
Aplicações
O TPA6132 é ideal para:
Amplificadores de fones em dispositivos portáteis como smartphones e MP3 players.
Sistemas automotivos e notebooks.
Consoles de jogos e equipamentos de áudio domésticos.
Pré-amplificadores para sistemas maiores.
Vantagens
Design compacto com menos componentes externos devido à tecnologia DirectPath.
Alta qualidade sonora com baixa distorção e rejeição robusta a ruídos.
Operação eficiente em uma ampla faixa de tensão, ideal para dispositivos alimentados por bateria.
O TPA6132 é um amplificador versátil que combina desempenho robusto com eficiência energética, sendo amplamente utilizado em sistemas modernos que requerem alta qualidade sonora.
Incluso

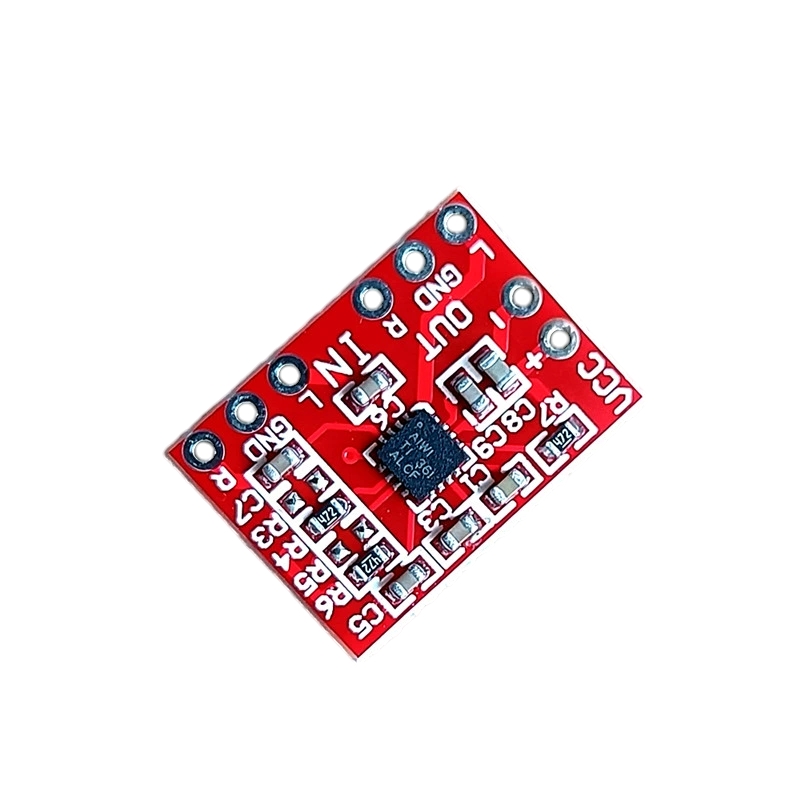

1X módulo amplificador de fone de ouvidos com ci TPA6132
